变形区域（Deformarea）是钣金壁中不规则的区域，它通常是一个曲面，如圆角面。在钣金展平后，变形区域可产生完全变形，以便其他的区域保持原来的大小。例如，在图4.3.1所示的钣金展平中，Suf1和Suf2是变形区域，这两个区域在展平后产生了变形，从而使其相邻的区域在展平后保持原来大小。

下面列出了变形区域的两个特点。

●变形区域至少有一个与其具有共同边界线的相邻曲面，并且该相邻曲面能延伸至钣金件的边缘（即该相邻曲面中至少有一条边线是钣金件的外边界线）。

●钣金展平后，各区域间不会有重叠。

根据以上列出的变形区域的两个特点，可采用两种方式对变形区域进行展平。

第一种方式：

如果变形区域同时符合上面列出的两个特点，则系统将变形区域和相邻曲面进行合并后即可展平变形区域。例如，在图4.3.1a所示的钣金件中，Suf1曲面是一个变形区域，该变形区域有一个相邻曲面Suf2与变形区域Suf1具有共同的边界线，并且Suf2曲面有一条边线就是该钣金件的外边界线（图4.3.1a）；展平时，系统将变形区域Suf1和相邻曲面Suf2进行合并，展平后各区域间也不会有重叠（图4.3.1b）。

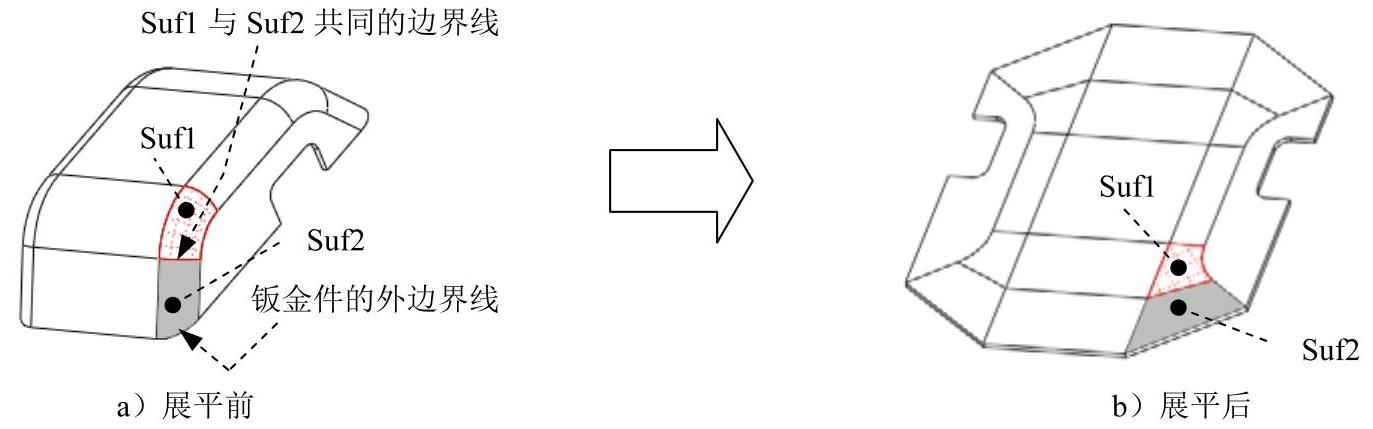

图4.3.1 无需创建额外的分割区域即可展平(www.daowen.com)

第二种方式：

如果分割区域不同时符合上面列出的两个特点，则须创建额外的分割区域才可展平变形区域。例如，在图4.3.2a所示的钣金件中，Suf1曲面是一个分割区域，虽然分割区域有一个相邻曲面Suf4与变形区域Suf1具有共同的边界线，并且Suf4曲面有一条边线就是该钣金件的外边界线（图4.3.2a），但是在Suf1与Suf4合并后，展平钣金件时区域间会出现部分区域重叠（图4.3.3a）；另外一个相邻曲面Suf5与Suf1合并后，展平时也会出现重叠现象（图4.3.3b），所以该变形区域不能用第一种方法展平。

欲展平该变形区域，需要创建额外的分割区域Suf3，使Suf3与Suf1具有共同的边界线，并且Suf3曲面有一条边线就是该钣金件的外边界线（图4.3.2b）。展平时，系统将分割区域Suf1和额外的分割区域Suf3进行合并，展平后不会出现重叠现象（图4.3.2c）。创建分割区域Suf3时，应注意Suf3须与Suf1相切。

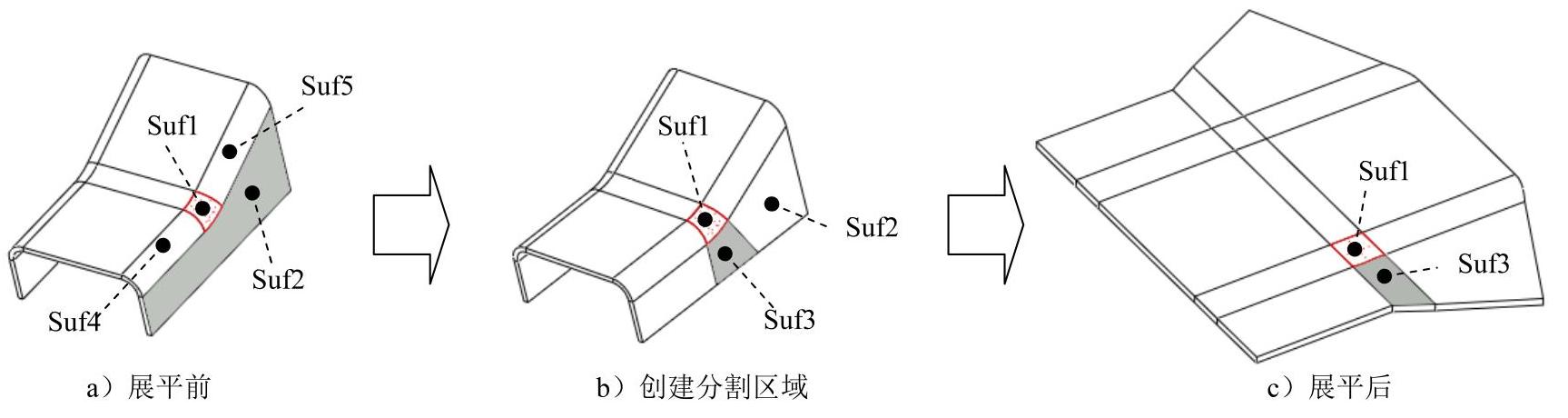

图4.3.2 须创建额外的分割区域才可展平

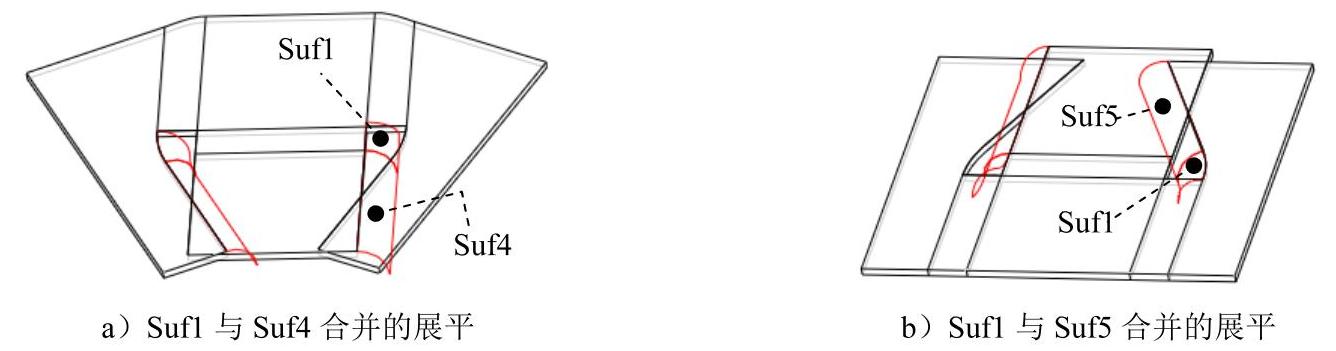

图4.3.3 展平后钣金件会出现重叠
