横截面驱动方式展平优化方法

有些钣金壁中含有圆角结构,在展平这类钣金壁的过程中,圆角区域与其邻近的钣金壁会形成一个特殊区域,即不规则的区域,这种不规则区域的钣金件可采用横截面驱动方式进行展开。此处的“横截面”实际上是指一条影响展平形状的“驱动”曲线(软件中称为“横截面曲线”),该曲线决定钣金展开的形状。采用这种方式展平钣金件时,要注意以下几点。

(1)需定义固定边,固定边位于固定面与展平面的交界处,且此边必须落在固定面上。

(2)需从现有的几何中选取“驱动”曲线或者草绘曲线,曲线必须与固定面处在相同的平面中。不同的曲线会产生不同的展平效果。

(3)需定义固定侧,即在展平时固定好边的两侧中欲保持不动的那一侧。注意:该侧必须为平面。

下面以图4.2.15所示的模型为例,说明横截面驱动方式展平的一般操作过程。

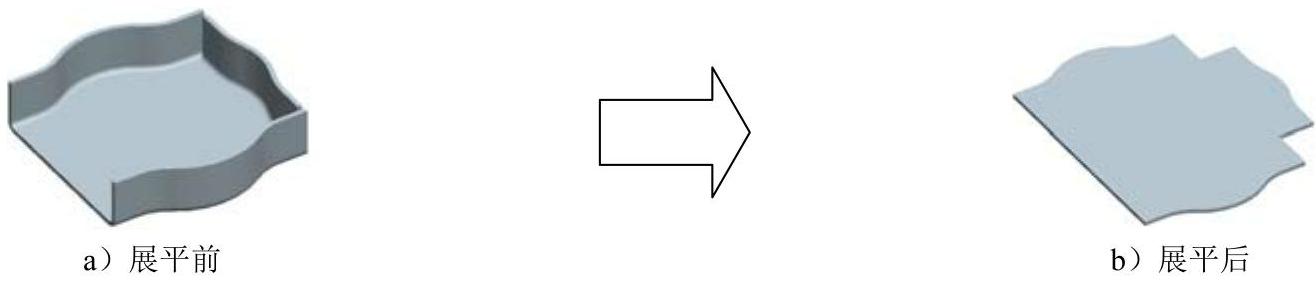

图4.2.15 横截面驱动方式展平

Stage1.打开钣金模型

将工作目录设置至D:\creo3.4\work\ch04.02,打开文件unbend_x1.prt。

Stage2.尝试以“规则方式展平”将钣金展平

Step1.规则方式展平钣金模型。

(1)单击978-7-111-48296-3-Chapter04-283.jpg功能选项卡978-7-111-48296-3-Chapter04-284.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter04-285.jpg,此时系统弹出“展平”操控板。

(2)定义固定面。在系统978-7-111-48296-3-Chapter04-286.jpg的提示下,选取图4.2.16所示的模型表面为固定面。

Step2.查看用规则方式展平后的钣金模型。

(1)在视图工具栏的“模型显示”下拉菜单中单击978-7-111-48296-3-Chapter04-287.jpg按钮,将模型的显示状态切换到无隐藏线状态。从图4.2.17中可观察到:展平后,一些圆角区域的“痕迹线”呈发散状,因此在折弯时这些区域会有材料挤压的现象,这在实际产品设计中应尽量避免。

(2)删除所创建的规则方式展平特征。在模型树中右击978-7-111-48296-3-Chapter04-288.jpg,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter04-289.jpg命令;在系统弹出的“删除”对话框中,单击978-7-111-48296-3-Chapter04-290.jpg按钮,完成删除。

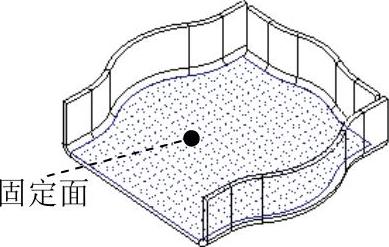

图4.2.16 选取固定面


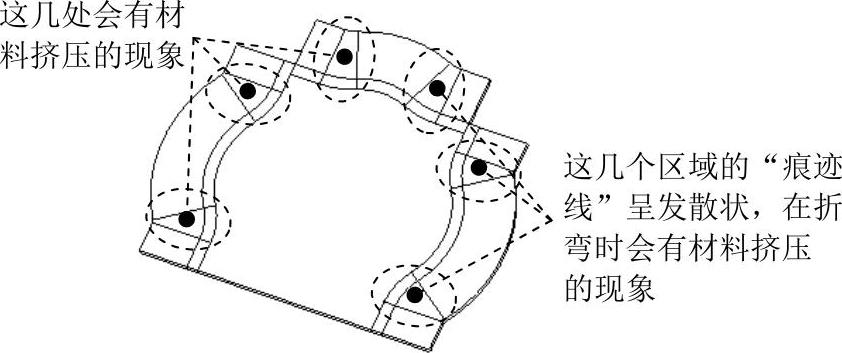

图4.2.17 “消隐”显示状态

Stage3.以“横截面驱动”方式将钣金展平

Step1.创建图4.2.18所示的基准曲线1,该曲线将作为“横截面驱动”方式展平的横截面曲线(即“驱动”曲线)。

(1)在“展平”操控板中单击978-7-111-48296-3-Chapter04-293.jpg按钮。

(2)在“草绘”对话框中选取图4.2.19所示的模型表面为草绘平面,RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter04-294.jpg,单击978-7-111-48296-3-Chapter04-295.jpg按钮。

(3)进入草绘环境后,选取RIGHT基准平面及图4.2.20所示的弧形边线为参考,绘制图4.2.20所示的直线。完成绘制后,单击978-7-111-48296-3-Chapter04-296.jpg按钮。

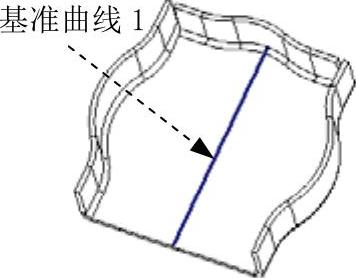

图4.2.18 基准曲线1

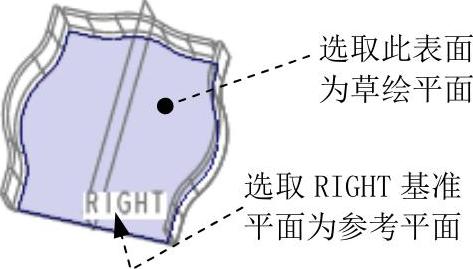

图4.2.19 草绘平面

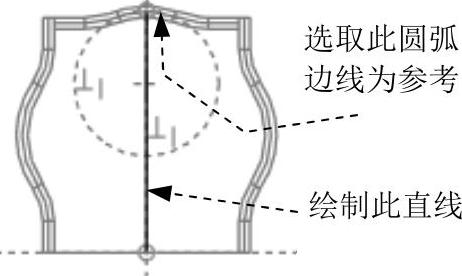

图4.2.20 截面草图

Step2.以“横截面驱动”方式将图4.2.21a所示的左侧薄壁展平。

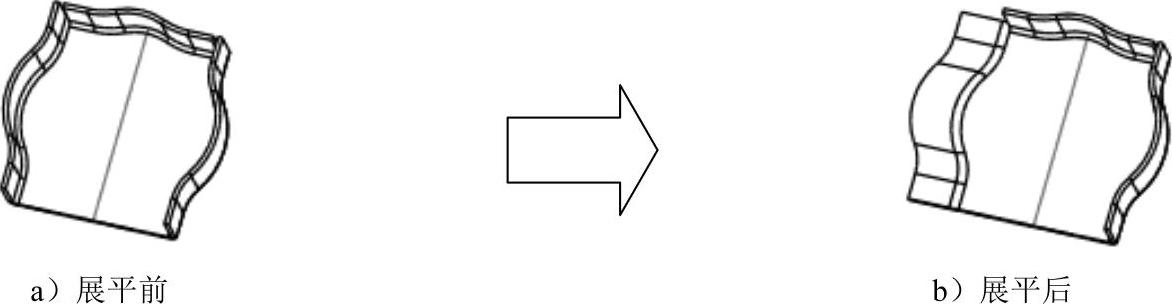

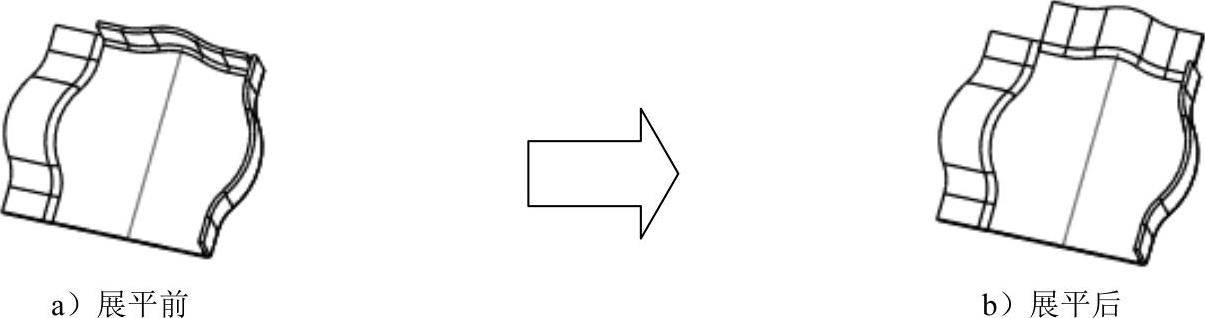

图4.2.21 展平左侧薄壁

(1)单击978-7-111-48296-3-Chapter04-301.jpg功能选项卡978-7-111-48296-3-Chapter04-302.jpg区域中978-7-111-48296-3-Chapter04-303.jpg下拉菜单中的978-7-111-48296-3-Chapter04-304.jpg命令。

(2)选取固定边。在系统978-7-111-48296-3-Chapter04-305.jpg的提示下,在978-7-111-48296-3-Chapter04-306.jpg菜单中选择978-7-111-48296-3-Chapter04-307.jpg978-7-111-48296-3-Chapter04-308.jpg978-7-111-48296-3-Chapter04-309.jpg命令,然后按住Ctrl键,选取图4.2.22所示的5条边线为固定边,再选择该菜单中的978-7-111-48296-3-Chapter04-310.jpg命令。(www.daowen.com)

(3)定义横截面曲线。此时系统提示978-7-111-48296-3-Chapter04-311.jpg,在978-7-111-48296-3-Chapter04-312.jpg菜单中选择978-7-111-48296-3-Chapter04-313.jpg978-7-111-48296-3-Chapter04-314.jpg978-7-111-48296-3-Chapter04-315.jpg命令;再在978-7-111-48296-3-Chapter04-316.jpg菜单中选择978-7-111-48296-3-Chapter04-317.jpg978-7-111-48296-3-Chapter04-318.jpg978-7-111-48296-3-Chapter04-319.jpg命令,然后选取基准曲线1为横截面曲线,选择978-7-111-48296-3-Chapter04-320.jpg命令。

(4)选择固定侧。此时系统提示978-7-111-48296-3-Chapter04-321.jpg,在978-7-111-48296-3-Chapter04-322.jpg菜单中选择978-7-111-48296-3-Chapter04-323.jpg命令,使箭头指向如图4.2.23所示,然后选择978-7-111-48296-3-Chapter04-324.jpg命令。

(5)单击“横截面驱动展平”对话框中的978-7-111-48296-3-Chapter04-325.jpg按钮,预览所创建的展平特征,然后单击978-7-111-48296-3-Chapter04-326.jpg按钮,完成展平特征的创建。

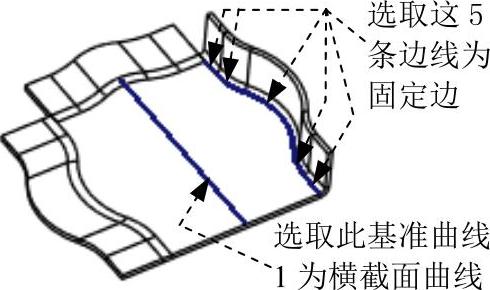

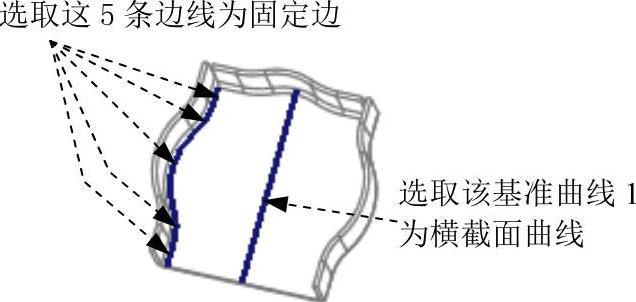

图4.2.22 定义固定边和横截面曲线

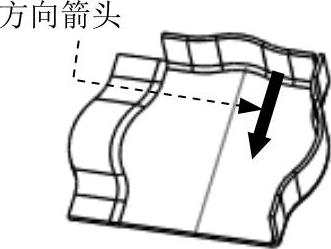

图4.2.23 指定要固定的侧

Step3.以“横截面驱动”方式将图4.2.24a所示的前侧薄壁展平。

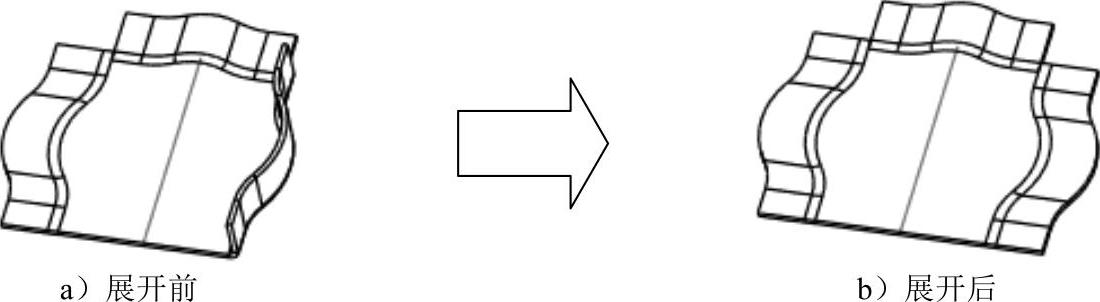

图4.2.24 展平前侧薄壁

(1)单击978-7-111-48296-3-Chapter04-330.jpg功能选项卡978-7-111-48296-3-Chapter04-331.jpg区域中978-7-111-48296-3-Chapter04-332.jpg下拉菜单中的978-7-111-48296-3-Chapter04-333.jpg命令。

(2)选择固定边。在系统978-7-111-48296-3-Chapter04-334.jpg的提示下,在978-7-111-48296-3-Chapter04-335.jpg菜单中选择978-7-111-48296-3-Chapter04-336.jpg978-7-111-48296-3-Chapter04-337.jpg978-7-111-48296-3-Chapter04-338.jpg命令,然后按住Ctrl键,选取图4.2.25所示的5条边线为固定边,再选择该菜单中的978-7-111-48296-3-Chapter04-339.jpg命令。

(3)定义横截面曲线。此时系统提示978-7-111-48296-3-Chapter04-340.jpg,在978-7-111-48296-3-Chapter04-341.jpg菜单中选择978-7-111-48296-3-Chapter04-342.jpg978-7-111-48296-3-Chapter04-343.jpg978-7-111-48296-3-Chapter04-344.jpg命令;再在978-7-111-48296-3-Chapter04-345.jpg菜单中选择978-7-111-48296-3-Chapter04-346.jpg978-7-111-48296-3-Chapter04-347.jpg978-7-111-48296-3-Chapter04-348.jpg命令,然后选取图4.2.25所示的边线为横截面曲线,选择978-7-111-48296-3-Chapter04-349.jpg命令。

(4)选择固定侧。此时系统提示978-7-111-48296-3-Chapter04-350.jpg,在978-7-111-48296-3-Chapter04-351.jpg菜单中选择978-7-111-48296-3-Chapter04-352.jpg命令,使箭头指向如图4.2.26所示,然后选择978-7-111-48296-3-Chapter04-353.jpg命令。

(5)单击“展平”对话框中的978-7-111-48296-3-Chapter04-354.jpg按钮,预览所创建的展平特征,然后单击978-7-111-48296-3-Chapter04-355.jpg按钮,完成展平特征的创建。

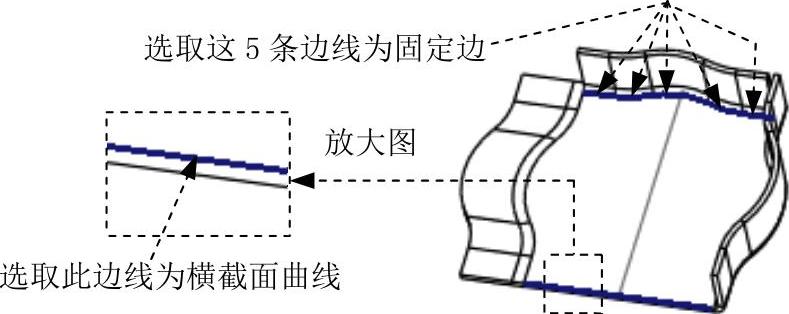

图4.2.25 定义固定边和横截面曲线

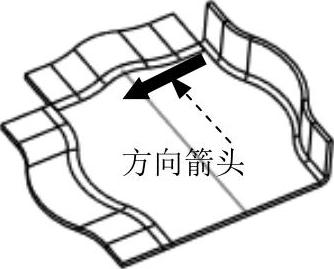

图4.2.26 指定要固定的侧

Step4.以“横截面驱动”方式将图4.2.27a所示的右侧薄壁展平。


图4.2.27 展开右侧薄壁

(1)单击978-7-111-48296-3-Chapter04-359.jpg功能选项卡978-7-111-48296-3-Chapter04-360.jpg区域中978-7-111-48296-3-Chapter04-361.jpg下拉菜单中的978-7-111-48296-3-Chapter04-362.jpg命令。

(2)选取固定边。在系统978-7-111-48296-3-Chapter04-363.jpg的提示下,在978-7-111-48296-3-Chapter04-364.jpg菜单中选择978-7-111-48296-3-Chapter04-365.jpg978-7-111-48296-3-Chapter04-366.jpg978-7-111-48296-3-Chapter04-367.jpg命令,然后按住Ctrl键,选取图4.2.28所示的5条边线为固定边,再选择该菜单中的978-7-111-48296-3-Chapter04-368.jpg命令。

(3)定义横截面曲线。此时系统提示978-7-111-48296-3-Chapter04-369.jpg,在978-7-111-48296-3-Chapter04-370.jpg菜单中选择978-7-111-48296-3-Chapter04-371.jpg978-7-111-48296-3-Chapter04-372.jpg978-7-111-48296-3-Chapter04-373.jpg命令;再在978-7-111-48296-3-Chapter04-374.jpg菜单中选择978-7-111-48296-3-Chapter04-375.jpg978-7-111-48296-3-Chapter04-376.jpg978-7-111-48296-3-Chapter04-377.jpg命令,然后选取基准曲线1为横截面曲线,选择978-7-111-48296-3-Chapter04-378.jpg命令。

(4)选择固定侧。此时系统提示978-7-111-48296-3-Chapter04-379.jpg,在978-7-111-48296-3-Chapter04-380.jpg菜单中选择978-7-111-48296-3-Chapter04-381.jpg命令,使箭头指向如图4.2.29所示,然后选择978-7-111-48296-3-Chapter04-382.jpg命令。


图4.2.28 定义固定边和横截面曲线

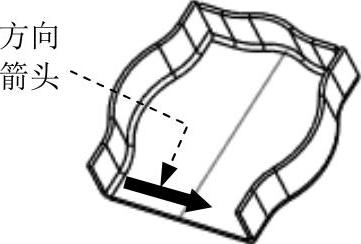

图4.2.29 指定要固定的侧

(5)单击“横截面驱动展平”对话框中的978-7-111-48296-3-Chapter04-385.jpg按钮,预览所创建的展平特征;然后单击978-7-111-48296-3-Chapter04-386.jpg按钮,完成展平特征的创建。

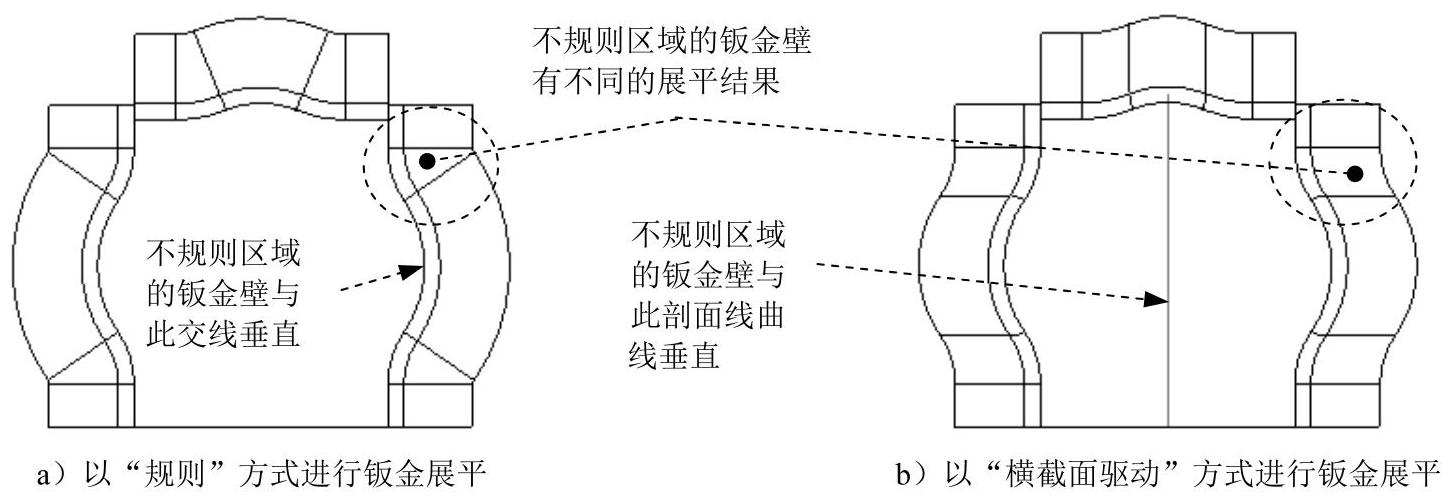

注意:当以978-7-111-48296-3-Chapter04-387.jpg方式进行钣金展平时,不规则区域的钣金壁与交线垂直;而当以978-7-111-48296-3-Chapter04-388.jpg方式进行钣金展平时,不规则区域的钣金壁和剖面线曲线垂直,如图4.2.30所示。


图4.2.30 以不同的方式进行钣金展平
