如何实现规则方式展平?

规则方式展平(Regular Unbend)是一种最为常用、限制最少的钣金展平方式。利用这种展平方式可以对一般弯曲的钣金壁进行展平,也可以对由折弯(Bend)命令创建的钣金折弯进行展平,但它不能展平不规则的曲面。

规则方式展平的操作过程分为两步。

第一步:选取一个平面为钣金展平的固定面(Fixed Plane)或选取一条边线为钣金展平的固定边(Fixed Edge)。

第二步:选取要展平的钣金面或利用978-7-111-48296-3-Chapter04-225.jpg选项展平所有钣金壁。

下面是几个规则方式展平的范例。

1.范例1

在本范例中,我们将展平部分钣金壁(图4.2.3),其操作方法如下。

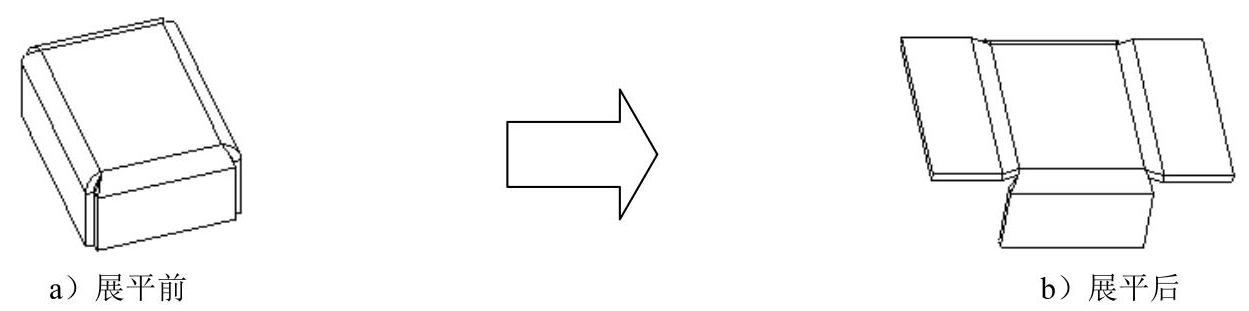

图4.2.3 钣金的部分展平

Step1.将工作目录设置至D:\creo3.4\work\ch04.02,打开文件unbend_g1.prt。

Step2.单击978-7-111-48296-3-Chapter04-227.jpg功能选项卡978-7-111-48296-3-Chapter04-228.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter04-229.jpg,系统弹出图4.2.4所示的“展平”操控板。

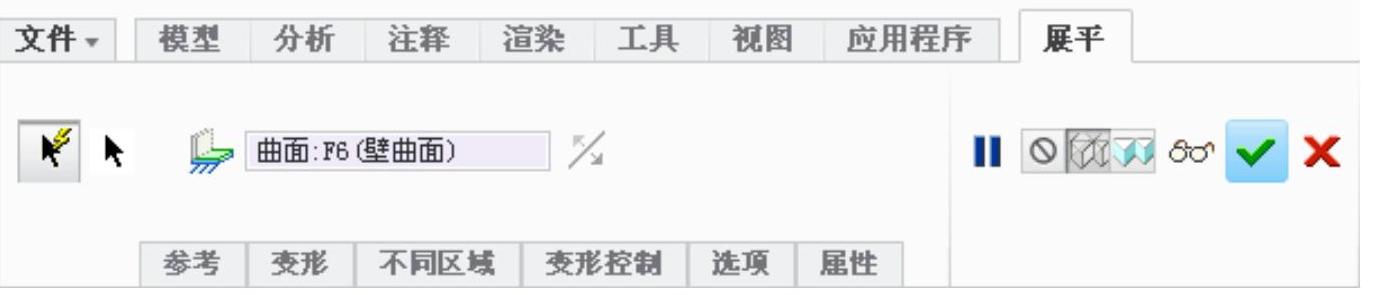

图4.2.4 “展平”操控板

图4.2.4所示的“展开”操控板中各元素的说明如下。

978-7-111-48296-3-Chapter04-231.jpg按钮:自动选择需要展平的折弯几何参考。

978-7-111-48296-3-Chapter04-232.jpg按钮:手动选择需要展平的折弯几何参考。

978-7-111-48296-3-Chapter04-233.jpg按钮:选择要在展平期间保持固定的曲面或者边。

978-7-111-48296-3-Chapter04-234.jpg按钮:反向要在展平时保持固定的边侧。

Step3.定义钣金展平选项。在该操控板中单击978-7-111-48296-3-Chapter04-235.jpg按钮,然后再单击978-7-111-48296-3-Chapter04-236.jpg按钮,系统弹出图4.2.5所示的“参考”界面,在该界面中先将978-7-111-48296-3-Chapter04-237.jpg区域的选项全部移除,再按住Ctrl键,选取图4.2.6所示的两个曲面为展平面。

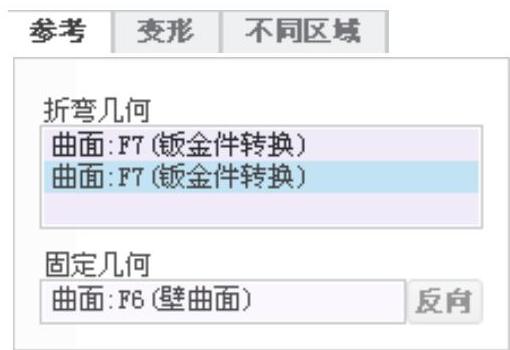

图4.2.5 “参考”界面

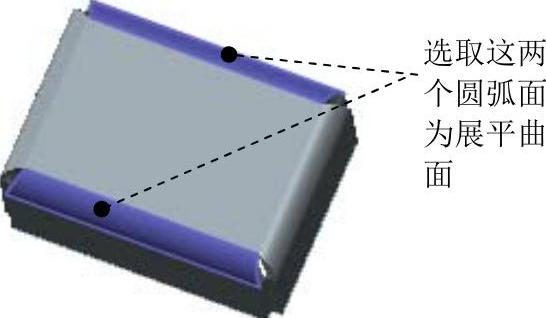

图4.2.6 选取展平曲面

图4.2.5所示的“参考”界面中各选项的说明如下。

978-7-111-48296-3-Chapter04-240.jpg:选取要展平的曲面或者边。

978-7-111-48296-3-Chapter04-241.jpg:选择要在展平时保持固定的曲线或者边。

Step4.选取固定面(边)。在“参考”界面中单击978-7-111-48296-3-Chapter04-242.jpg下的文本框,同时在系统978-7-111-48296-3-Chapter04-243.jpg的提示下,选取图4.2.7所示的模型表面为固定面。(www.daowen.com)

Step5.单击“展平”操控板中的978-7-111-48296-3-Chapter04-244.jpg按钮,预览所创建的展平特征;然后单击978-7-111-48296-3-Chapter04-245.jpg按钮,完成展平特征的创建。

Step6.保存零件模型文件。

说明:如果在该操控板中单击978-7-111-48296-3-Chapter04-246.jpg按钮,然后单击978-7-111-48296-3-Chapter04-247.jpg按钮,则所有的钣金壁都将展平,如图4.2.8所示。

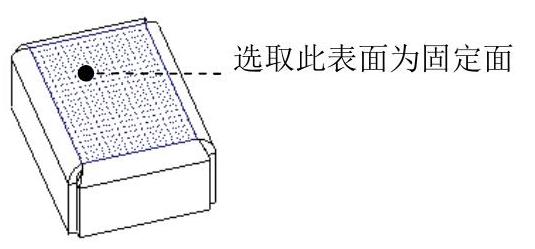

图4.2.7 选取固定面

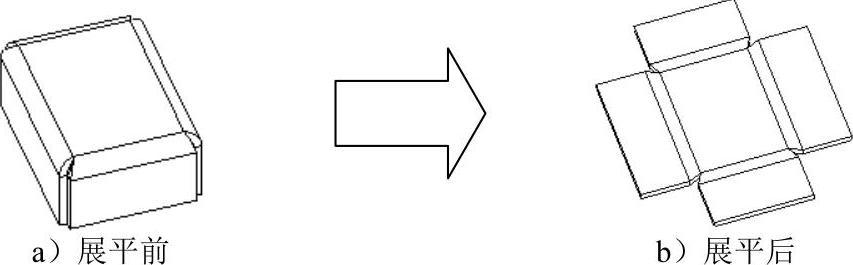

图4.2.8 钣金的全部展平

2.范例2

在本范例中,我们将展平所有的钣金壁(图4.2.9),其操作方法如下。

Step1.将工作目录设置至D:\creo3.4\work\ch04.02,打开文件unbend_g3.prt。

Step2.单击978-7-111-48296-3-Chapter04-250.jpg功能选项卡978-7-111-48296-3-Chapter04-251.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter04-252.jpg,此时系统弹出“展平”操控板。

Step3.定义固定面。在“展平”操控板中单击978-7-111-48296-3-Chapter04-253.jpg按钮,在系统978-7-111-48296-3-Chapter04-254.jpg的提示下,选取图4.2.10所示的模型表面为固定面。


图4.2.9 展平

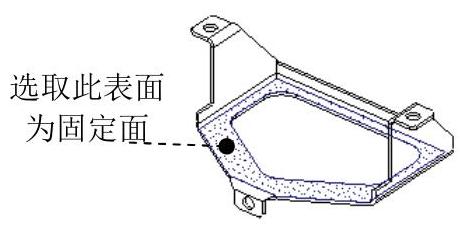

图4.2.10 选取固定面

Step4.单击“展平”操控板中的978-7-111-48296-3-Chapter04-257.jpg按钮,完成展平特征的创建。

3.范例3

在本范例中,我们将展平含转接区的折弯壁(图4.2.11),其操作方法如下。

Step1.将工作目录设置至D:\creo3.4\work\ch04.02,打开文件unbend_g4.prt。

Step2.单击978-7-111-48296-3-Chapter04-258.jpg功能选项卡978-7-111-48296-3-Chapter04-259.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter04-260.jpg,此时系统弹出“展平”操控板。

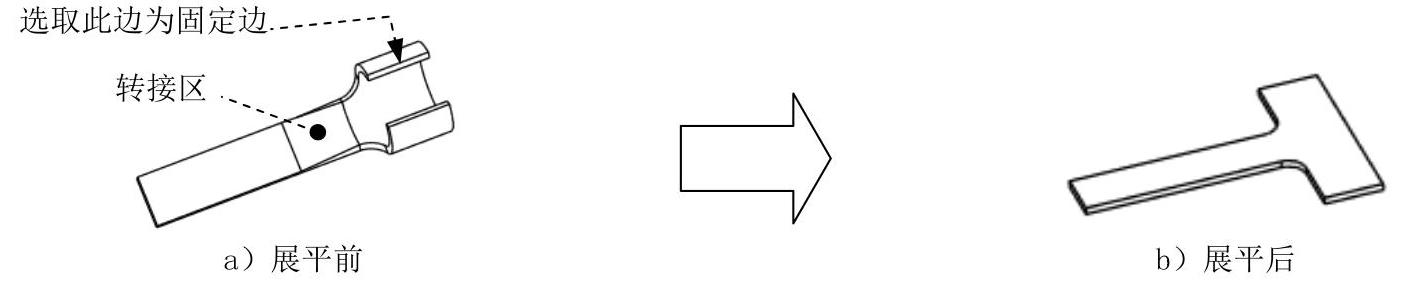

图4.2.11 含转接区的展平

Step3.定义固定面。在“展平”操控板中单击978-7-111-48296-3-Chapter04-262.jpg按钮,在系统978-7-111-48296-3-Chapter04-263.jpg的提示下,选取图4.2.11a所示的边为固定边。

Step4.单击“展平”操控板中的978-7-111-48296-3-Chapter04-264.jpg按钮,完成展平特征的创建。
