在进行钣金折弯时，折弯面与固定面之间可能会产生干涉，此时用户可创建止裂槽来解决干涉问题。下面以图4.1.42所示的模型为例，介绍在钣金折弯处添加止裂槽的操作方法。

Step1.将工作目录设置至D:\creo3.4\work\ch04.01，打开文件bend_relief.prt。

Step2.单击功能选项卡区域中的按钮，此时系统弹出“折弯”操控板。

Step3.选取折弯类型。单击“折弯”操控板中的按钮和按钮（使其处于被按下的状态）。

Step4.绘制折弯线。单击选项卡，选取图4.1.43所示的模型表面1为草绘平面，单击“折弯线”界面中的按钮，进入草绘环境，在系统弹出的“参考”对话框中选取图4.1.44所示的边线为参考；单击按钮，绘制图4.1.44所示的折弯线。

图4.1.42 折弯时创建止裂槽

图4.1.43 定义草绘平面(www.daowen.com)

Step5.定义止裂槽。单击按钮，在系统弹出的界面中选中复选框和单选项，并在下拉列表中选择选项；选中单选项，在下拉列表中选择选项，然后在下拉列表中选择选项，并在其下的文本框中输入深度值12.0，再在文本框中输入厚度值6.0。

Step6.在后的文本框中输入折弯角度值90.0；单击按钮调整折弯方向，并在后的文本框中输入折弯半径值10.0，折弯半径所在侧为；固定侧方向与折弯方向如图4.1.45所示。

图4.1.44 绘制折弯线

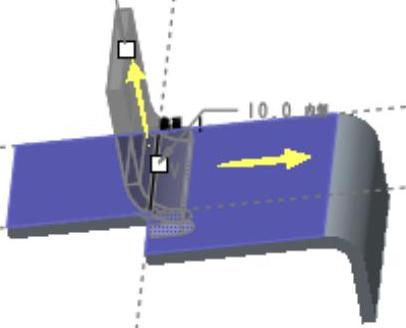

图4.1.45 选择折弯侧和固定侧

Step7.单击“折弯”操控板中的按钮，完成折弯特征的创建。
