卷曲折弯带有转接区

对于平整钣金壁,假如要求在一端创建卷曲折弯时,另一端仍保持平整,则在它们中间必须有一个转接区(过渡区)。这种带转接区的钣金折弯操作方法如下所述。

Stage1.准备工作

创建一个图4.1.32所示的平面钣金壁,相关操作如下。


Step2.单击978-7-111-48296-3-Chapter04-152.jpg功能选项卡978-7-111-48296-3-Chapter04-153.jpg区域中的“平面”按钮978-7-111-48296-3-Chapter04-154.jpg

Step3.绘制截面草图。在图形区右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter04-155.jpg命令;选取TOP基准平面为草绘平面,RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter04-156.jpg;单击978-7-111-48296-3-Chapter04-157.jpg按钮,进入草绘环境后,绘制图4.1.33所示的截面草图。

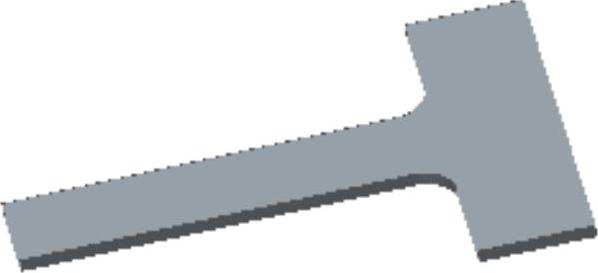

图4.1.32 平面


图4.1.33 截面草图

Step4.在“平面”操控板的钣金壁厚文本框中输入钣金壁厚度值3.0,并按Enter键。

Step5.在该操控板中单击“完成”按钮978-7-111-48296-3-Chapter04-160.jpg,完成平面特征的创建。

Step6.保存零件模型文件。

Stage2.创建转接区的卷曲折弯

下面开始创建带转接区的钣金折弯。

Step1.单击978-7-111-48296-3-Chapter04-161.jpg功能选项卡978-7-111-48296-3-Chapter04-162.jpg区域中的978-7-111-48296-3-Chapter04-163.jpg按钮,此时系统弹出“折弯”操控板。

Step2.选取折弯类型。单击“折弯”操控板中的“折弯折弯线两侧的材料”按钮978-7-111-48296-3-Chapter04-164.jpg978-7-111-48296-3-Chapter04-165.jpg按钮(使其处于被按下的状态)。

Step3.绘制折弯线。单击978-7-111-48296-3-Chapter04-166.jpg按钮,选取图4.1.34中的模型表面1为草绘平面,然后单击“折弯线”界面中的978-7-111-48296-3-Chapter04-167.jpg按钮,进入草绘环境,绘制图4.1.35所示的折弯线。(www.daowen.com)

Step4.选择折弯方向和固定侧。折弯箭头方向和固定侧箭头方向如图4.1.36所示。

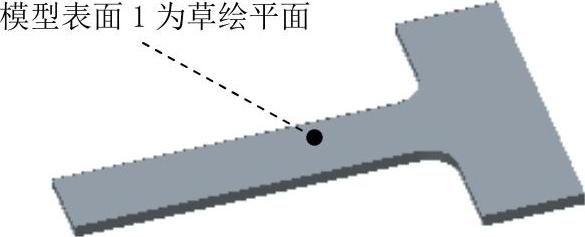

图4.1.34 定义草绘平面

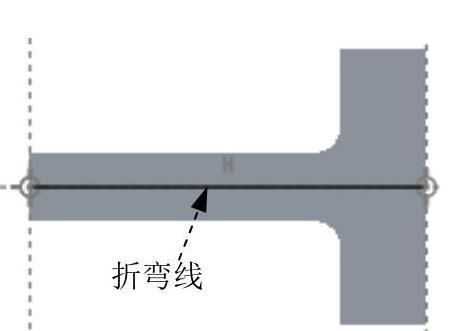

图4.1.35 绘制折弯线

Step5.绘制过渡区界线。单击“折弯”操控板中的978-7-111-48296-3-Chapter04-170.jpg按钮,从系统弹出的界面中单击978-7-111-48296-3-Chapter04-171.jpg字符,然后单击该界面中的978-7-111-48296-3-Chapter04-172.jpg按钮,进入草绘环境,绘制图4.1.37所示的两条线段,第一条线段的绘制技巧参见图中的说明。绘制时,请注意两条线段的端点需与钣金边线对齐。完成绘制后,单击“确定”按钮978-7-111-48296-3-Chapter04-173.jpg

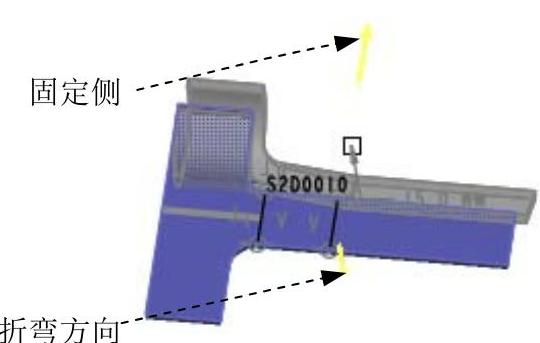

图4.1.36 定义折弯侧和固定侧

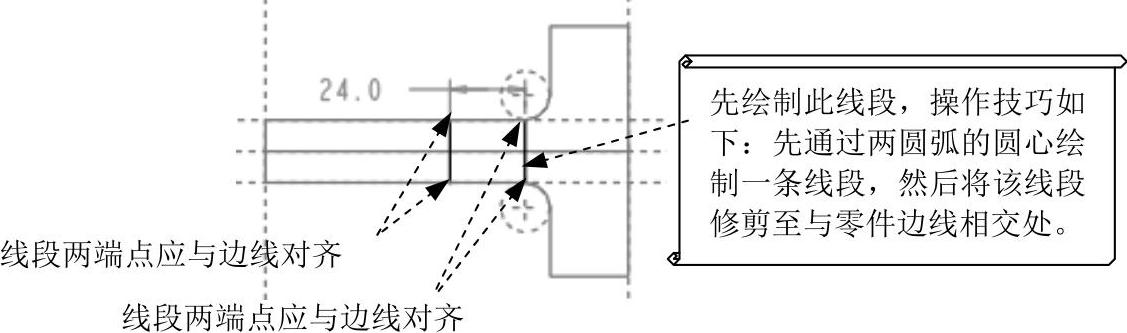

图4.1.37 截面草图

Step6.在“折弯”操控板的978-7-111-48296-3-Chapter04-176.jpg后的文本框中输入折弯半径值15.0,折弯半径所在侧为978-7-111-48296-3-Chapter04-177.jpg(这里的折弯半径不能太小,否则生成折弯特征会失败)。

Step7.单击“折弯”操控板中的978-7-111-48296-3-Chapter04-178.jpg按钮,预览所创建的带转接区的折弯特征(图4.1.38);然后单击978-7-111-48296-3-Chapter04-179.jpg按钮,完成折弯特征的创建。

说明:在模型中双击所创建的折弯特征,可查看折弯特征的各尺寸,如图4.1.39所示。

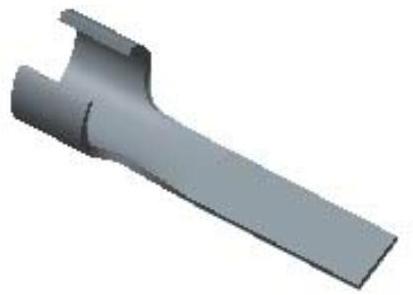

图4.1.38 带转接区的折弯特征

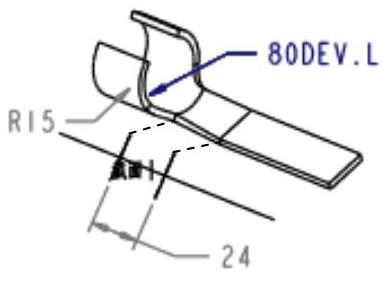

图4.1.39 查看折弯尺寸
