轧折弯的一般创建步骤如下：

（1）选取草绘平面及参考平面后，绘制折弯线。

（2）定义折弯侧及固定侧。

（3）定义折弯半径。

下面以图4.1.22所示的模型为例，介绍折弯的操作过程。

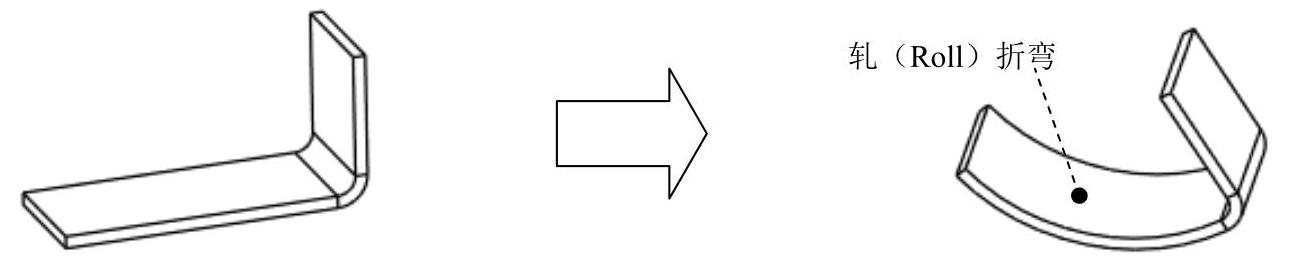

图4.1.22 钣金轧折弯

Step1.将工作目录设置至D:\creo3.4\work\ch04.01，打开文件bend_roll_1.prt。

Step2.单击功能选项卡区域中的按钮，系统弹出“折弯”操控板。

Step3.选取折弯类型。单击“折弯”操控板中的“折弯折弯线两侧的材料”按钮和按钮（使其处于被按下的状态）。

Step4.绘制折弯线。单击按钮，选取图4.1.23所示的模型表面1为草绘平面，单击“折弯线”界面中的按钮，进入草绘环境后，绘制图4.1.24所示的折弯线。

(www.daowen.com)

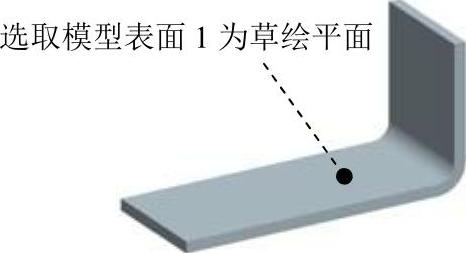

图4.1.23 定义草绘平面

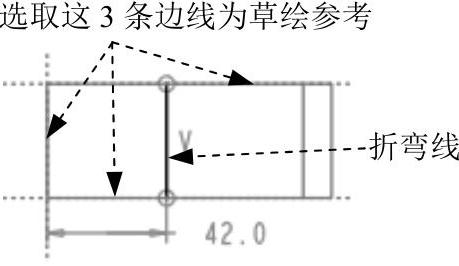

图4.1.24 绘制折弯线

Step5.定义折弯属性。单击选项卡，在系统弹出界面的下拉列表中选择选项；单击按钮调整固定侧，再单击角度文本框后面的按钮调整折弯方向，在后的文本框中输入折弯半径值65.0，折弯半径所在侧为；固定侧方向与折弯方向如图4.1.25所示。

Step6.单击“折弯”操控板中按钮，完成折弯特征的创建。

说明：在模型中双击所创建的轧折弯特征，可查看折弯特征的各尺寸，如图4.1.26所示。

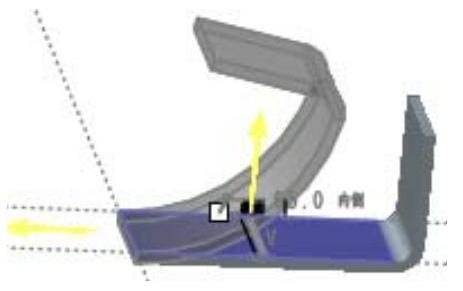

图4.1.25 选择折弯侧和固定侧

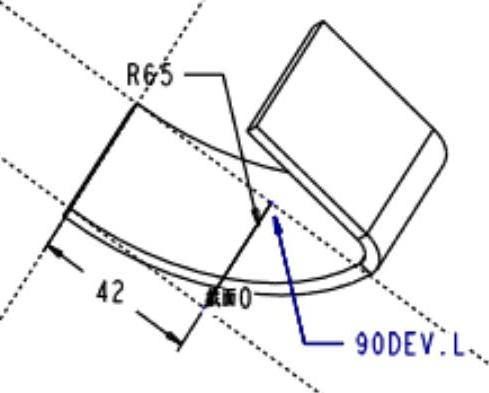

图4.1.26 查看折弯尺寸
