扭转钣金壁的创建过程详解

下面以图3.5.1所示的模型为例,说明扭转钣金壁的一般创建过程。

Step1.将工作目录设置至D:\creo3.4\work\ch03.05,打开文件twist.prt。

Step2.单击978-7-111-48296-3-Chapter03-678.jpg功能选项卡978-7-111-48296-3-Chapter03-679.jpg下拉菜单中的978-7-111-48296-3-Chapter03-680.jpg命令,系统弹出图3.5.2所示的“扭转”对话框。

图3.5.2所示的“扭转”对话框中各选项的说明如下。

978-7-111-48296-3-Chapter03-681.jpg:选择附着边。

978-7-111-48296-3-Chapter03-682.jpg:扭转钣金壁的扭转中心轴,如图3.5.3所示。

978-7-111-48296-3-Chapter03-683.jpg:扭转钣金壁的起始宽度(在附着边处的宽度)。

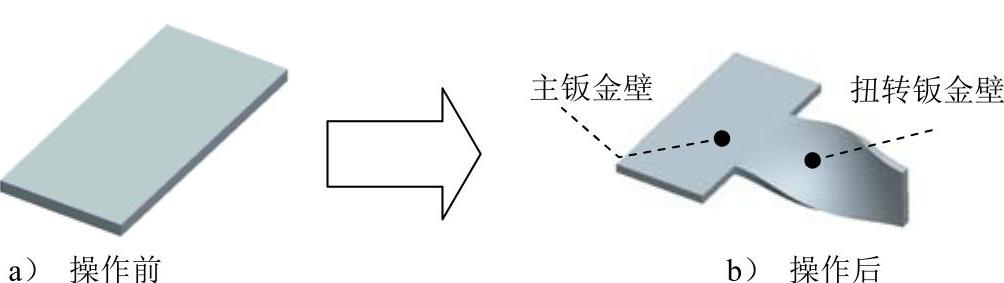

图3.5.1 创建扭转钣金壁

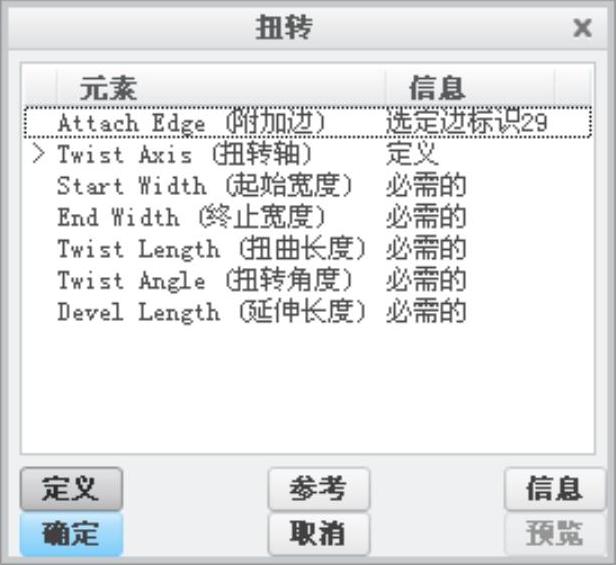

图3.5.2 “扭转”对话框

978-7-111-48296-3-Chapter03-686.jpg:扭转钣金壁的终止宽度(终点处的宽度)。

978-7-111-48296-3-Chapter03-687.jpg:扭转钣金壁的长度

978-7-111-48296-3-Chapter03-688.jpg:扭转钣金壁的扭转角度。

978-7-111-48296-3-Chapter03-689.jpg:扭转钣金壁的展开长度。(www.daowen.com)

Step3.在978-7-111-48296-3-Chapter03-690.jpg菜单中,选择978-7-111-48296-3-Chapter03-691.jpg命令。

Step4.选取附着边。在系统978-7-111-48296-3-Chapter03-692.jpg的提示下,选取图3.5.4所示的模型边线为附着边。

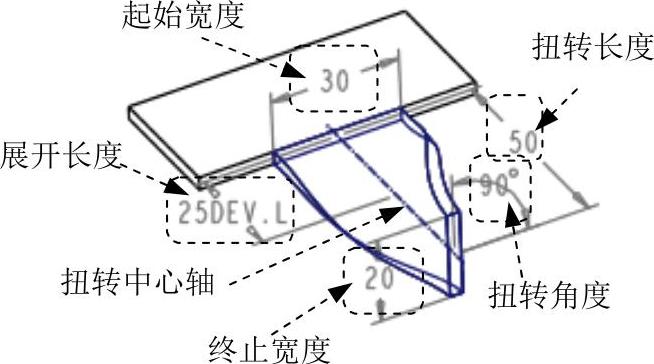

图3.5.3 各要素的意义

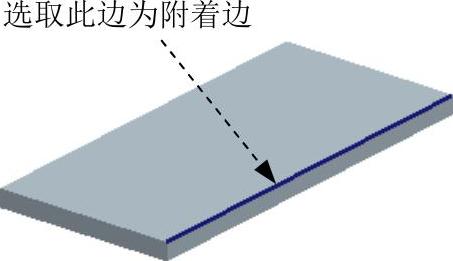

图3.5.4 定义附着边

Step5.定义扭转中心轴。在系统弹出的978-7-111-48296-3-Chapter03-695.jpg菜单中,选择978-7-111-48296-3-Chapter03-696.jpg命令。

Step6.定义起始宽度。在系统978-7-111-48296-3-Chapter03-697.jpg的提示下输入起始宽度值30.0,并按Enter键。

Step7.定义终止宽度。在系统978-7-111-48296-3-Chapter03-698.jpg的提示下输入终止宽度值20.0,并按Enter键。

Step8.定义扭转长度。在系统978-7-111-48296-3-Chapter03-699.jpg的提示下输入长度值50.0,并按Enter键。

Step9.定义扭曲角度。在系统978-7-111-48296-3-Chapter03-700.jpg的提示下输入扭曲角度值90.0,并按Enter键。

Step10.定义展开长度。在系统978-7-111-48296-3-Chapter03-701.jpg提示下输入展开长度值25.0,并按Enter键。

Step11.单击“扭转”对话框中的978-7-111-48296-3-Chapter03-702.jpg按钮,预览所创建的特征;然后单击978-7-111-48296-3-Chapter03-703.jpg按钮完成操作。
