在本范例中，可以灵活地运用扯裂止裂槽（Rip Relief）创建封合的附加平整侧壁，即附加壁与被附着壁紧贴在一起，缝隙为零，如图3.4.23所示。

图3.4.23 创建封合的附加平整侧壁

Step1.将工作目录设置至D:\creo3.4\work\ch03.04，打开文件relief_close.prt。

Step2.单击功能选项卡区域中的按钮，系统弹出“平整”操控板。

Step3.在系统的提示下，选取图3.4.24所示的模型边线。

Step4.选取平整壁的形状类型为。

Step5.定义角度。在“平整”操控板的图标后面的下拉列表中输入数值90.0。

Step6.绘制自定义的“平整”附加钣金壁的形状。单击按钮，在系统弹出的界面中单击按钮，在系统弹出的对话框中单击按钮，方向为，单击按钮。进入草绘环境后，选取图3.4.25所示的边线为草绘参考；绘制图3.4.25所示的截面草图，然后单击按钮。(www.daowen.com)

Step7.定义折弯半径。确认按钮被按下，然后在其后面的文本框中输入折弯半径值3.0；折弯半径所在侧为（内侧）。

Step8.定义两端止裂槽的类型均为“扯裂”。在该操控板中单击按钮，在下拉列表框中选择选项。

Step9.在“平整”操控板中单击按钮，预览所创建的特征；确认无误后，单击“完成”按钮。

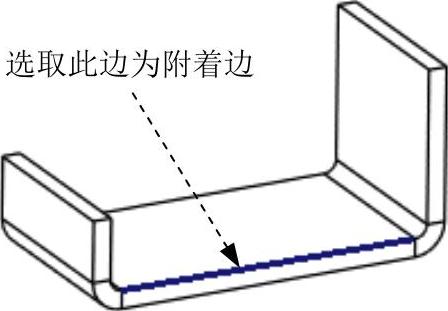

图3.4.24 定义附着边

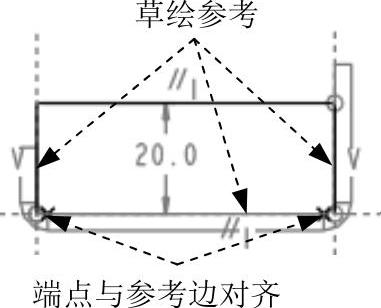

图3.4.25 截面草图
