在图3.4.17所示的主钣金壁上添加附加钣金壁时，附加钣金壁的一端与主钣金壁不平齐，所以需要在此端构建止裂槽。下面介绍其创建过程。

Step1.将工作目录设置至D:\creo3.4\work\ch03.04，打开文件relief_flau.prt。

Step2.单击功能选项卡区域中的“法兰”按钮，系统弹出“凸缘”操控板。

Step3.选取附着边。在系统的提示下，选取图3.4.18所示的模型边线。

Step4.选取法兰附加钣金壁的形状类型为。

Step5.绘制法兰附加钣金壁的侧面轮廓草图。

（1）单击按钮，在系统弹出的界面中单击按钮。

（2）系统弹出“草绘”对话框，在“草绘”对话框中选中单选项，草绘平面和参考平面如图3.4.19所示，方向为，然后单击按钮。

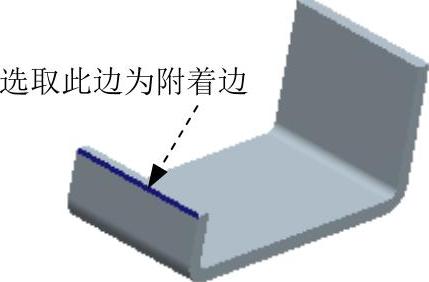

图3.4.18 定义附着边

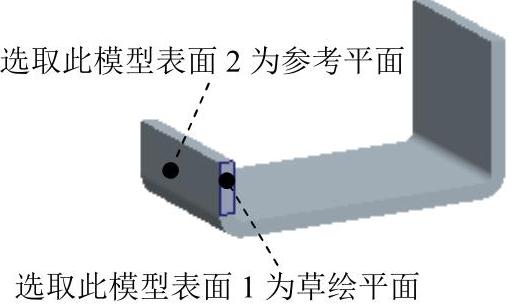

图3.4.19 设置草绘平面

（3）绘制图3.4.20所示的截面草图，然后单击“完成”按钮。

Step6.定义长度。单击按钮，系统弹出图3.4.21所示的界面，在下拉列表中选择选项，然后在其后的文本框中分别输入数值16.0和0.0。(www.daowen.com)

Step7.定义止裂槽。

（1）在“凸缘”操控板中单击按钮，接受系统默认的为，在系统弹出的界面中选中复选框。

（2）定义侧1止裂槽。选中单选项，在下拉列表中选择选项，止裂槽尺寸如图3.4.22所示。

（3）定义侧2止裂槽。选中单选项，在下拉列表中选择选项。

Step8.定义折弯半径。确认按钮被按下，然后在其后的文本框中输入折弯半径值3.0，折弯半径所在侧为（内侧）。

Step9.在“凸缘”操控板中单击按钮，预览所创建的特征；确认无误后，单击“完成”按钮。

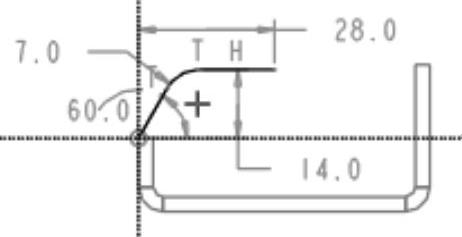

图3.4.20 截面草图

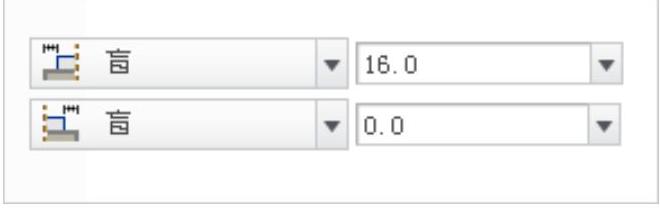

图3.4.21 “长度”界面

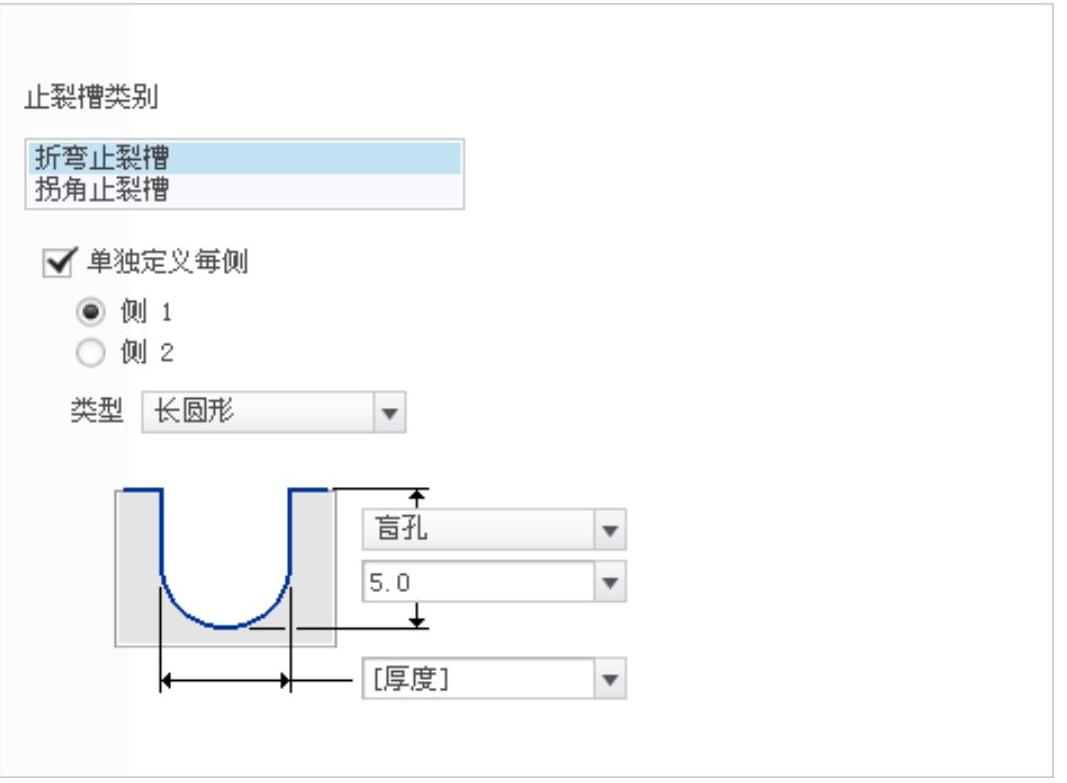

图3.4.22 “止裂槽”界面
