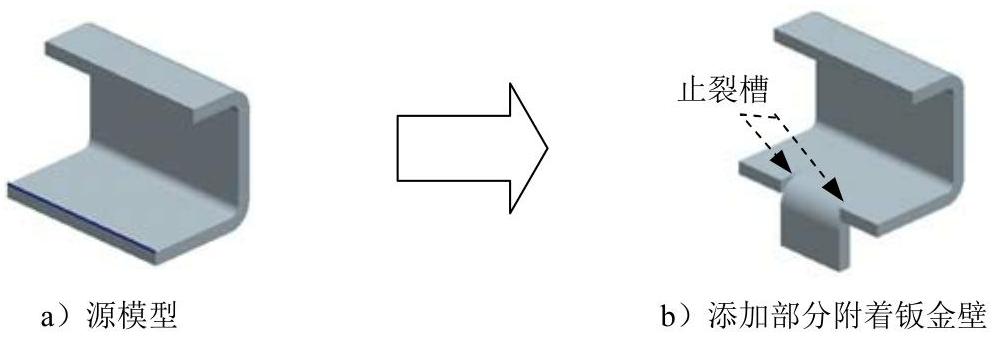

当附加钣金壁部分地与附着边相连，并且弯曲角度值不为0时，需要在连接处的两端创建止裂槽（Relief），如图3.4.1所示。
图3.4.1 止裂槽
Creo系统提供的止裂槽分为4种：拉伸止裂槽、扯裂止裂槽、矩形止裂槽和长圆形止裂槽。
第一种止裂槽──拉伸止裂槽（Stretch Relief）

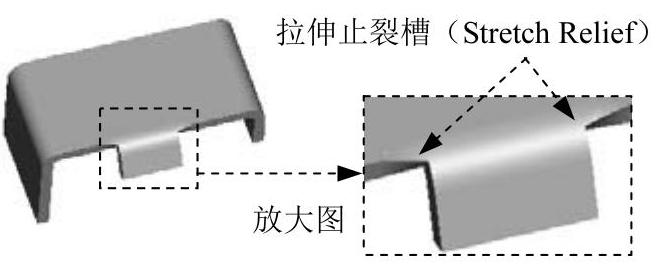

在附加钣金壁的连接处，用材料拉伸折弯构建止裂槽，如图3.4.2所示。当创建该类型止裂槽时，需要定义止裂槽的厚度及角度。
第二种止裂槽──扯裂止裂槽（Rip Relief）

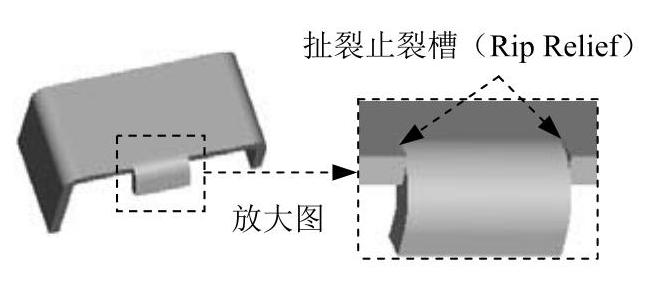

在附加钣金壁的连接处，通过垂直切割主壁材料至折弯线处来构建止裂槽，如图3.4.3所示。当创建该类型止裂槽时，无需定义止裂槽的尺寸。
图3.4.2 拉伸止裂槽
(www.daowen.com)
图3.4.3 扯裂止裂槽
第三种止裂槽──矩形止裂槽（Rect Relief）

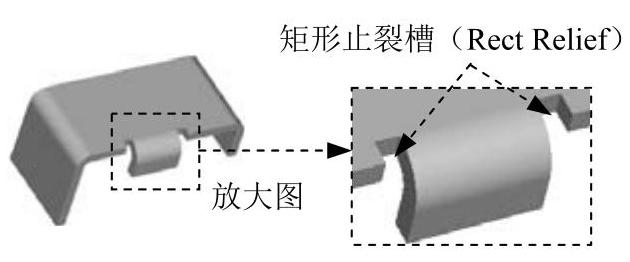

在附加钣金壁的连接处，将主壁材料切割成矩形缺口来构建止裂槽，如图3.4.4所示。当创建该类型止裂槽时，需要定义矩形的宽度及深度。
第四种止裂槽──长圆形止裂槽（Obrnd Relief）

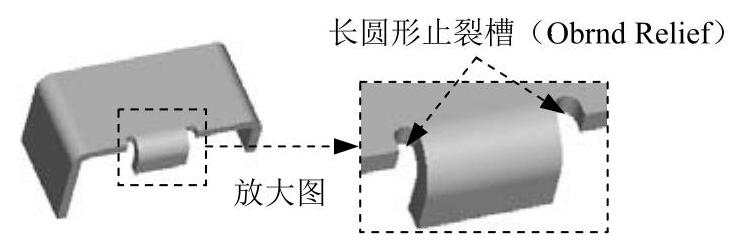

在附加钣金壁的连接处，将主壁材料切割成长圆形缺口来构建止裂槽，如图3.4.5所示。当创建该类型止裂槽时，需要定义圆弧的直径及深度。
图3.4.4 矩形止裂槽
图3.4.5 长圆形止裂槽
