平整附加钣金壁的优化方法

平整（Flat）附加钣金壁是一种正面平整的钣金壁，其壁厚与主钣金壁相同。

1.选择平整附加钣金壁命令

单击功能选项卡区域中的“平整”按钮，即可进入平整附加钣金壁的创建界面。

2.创建平整附加钣金壁的一般过程

在创建平整类型的附加钣金壁时，需先在现有的钣金壁（主钣金壁）上选取某条边线作为附加钣金壁的附着边，其次需要定义平整壁的正面形状和尺寸，给出平整附加钣金壁与主钣金壁间的夹角。下面以图3.3.2所示的模型为例，说明平整附加钣金壁的一般创建过程。

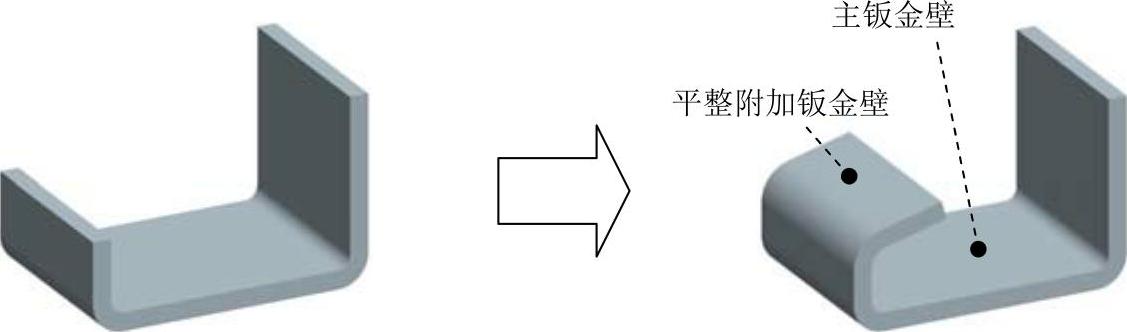

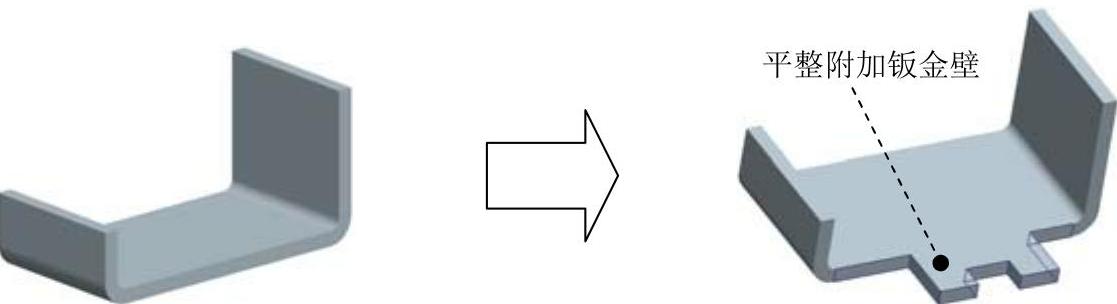

图3.3.2 带圆角的“平整”附加钣金壁

Step1.将工作目录设置至D:\creo3.4\work\ch03.03，打开文件sm_add_flat1.prt。

Step2.单击功能选项卡区域中的按钮，系统弹出图3.3.3所示的“平整”操控板。

Step3.选取附着边。在系统的提示下，选取图3.3.4所示的模型边线为附着边。

Step4.定义平整附加钣金壁的形状。在图3.3.3所示的操控板中，选取形状类型为

。

Step5.定义平整附加钣金壁与主钣金壁间的夹角。在该操控板的图标后面的文本框中输入角度值75.0。

Step6.定义折弯半径。确认按钮（在附着边上使用或取消折弯半径）被按下，然后在后面的文本框中输入折弯半径值3.0；折弯半径所在侧为（内侧，即标注折弯的内侧曲面的半径），此时模型如图3.3.5b所示。

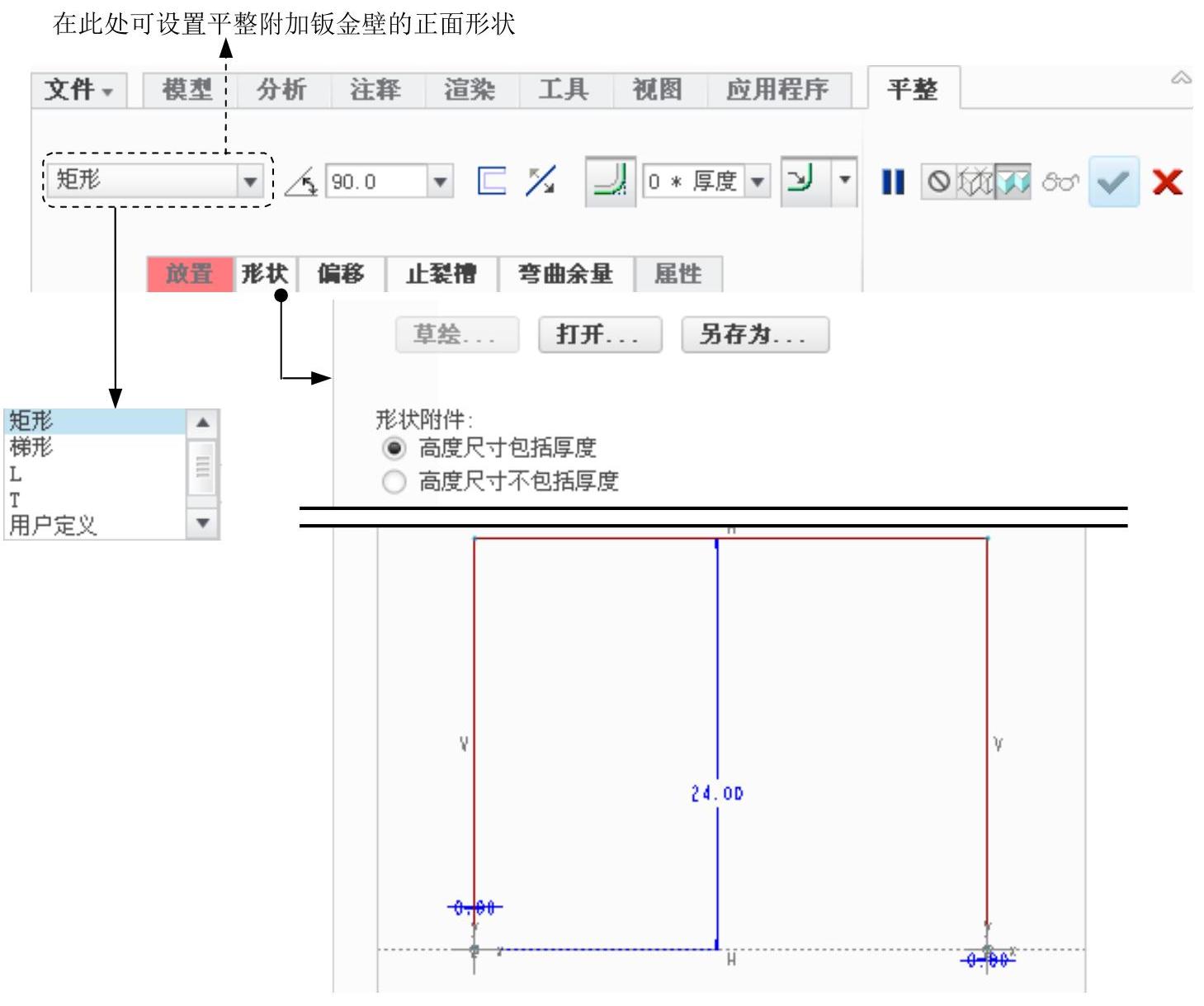

图3.3.3 “平整”操控板（一）

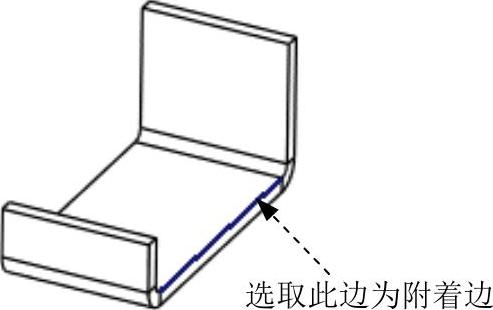

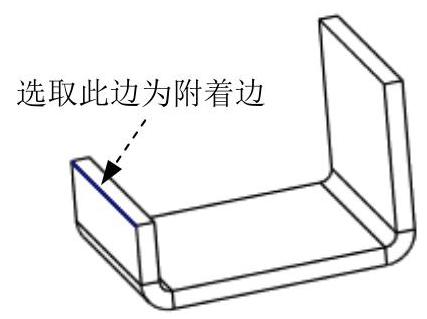

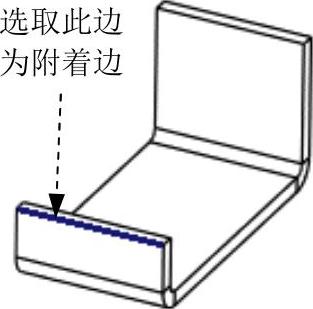

图3.3.4 定义附着边

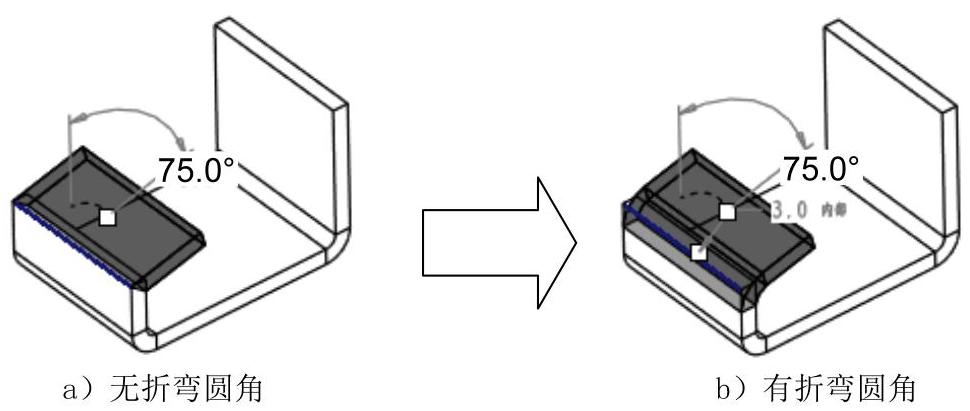

图3.3.5 定义折弯

Step7.定义平整附加钣金壁正面形状的尺寸。单击“平整”操控板中的按钮，在系统弹出的界面中分别输入数值15.0、0.0、0.0，并分别按Enter键。

Step8.在该操控板中单击按钮，预览所创建的特征；确认无误后，单击“完成”按钮。

3.“平整”操控板各项说明

➢在“平整”操控板的“形状”下拉列表中（图3.3.3），可设置平整附加钣金壁的正面形状。

●：创建矩形的平整附加钣金壁，如图3.3.6a所示。

●：创建梯形的平整附加钣金壁，如图3.3.6b所示。

●：创建L形的平整附加钣金壁，如图3.3.6c所示。

●：创建T形的平整附加钣金壁，如图3.3.6d所示。

●：创建自定义形状的平整附加钣金壁，如图3.3.6e所示。

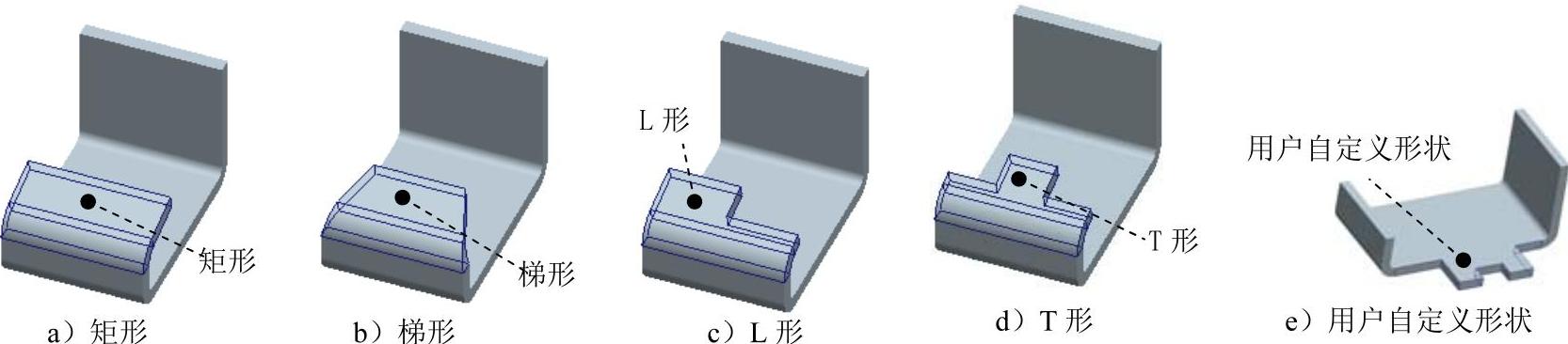

图3.3.6 平整附加钣金壁的正面形状

➢在操控板的图标后面的下拉文本框中（图3.3.7），可以输入或选择折弯角度的值，几种折弯角度如图3.3.8所示。

图3.3.7 “平整”操控板（二）

图3.3.8 设置折弯角度

➢单击图3.3.9所示的按钮，可切换附加钣金壁厚度的方向（图3.3.10）。

➢单击图3.3.11所示的按钮，可使用或取消折弯半径。

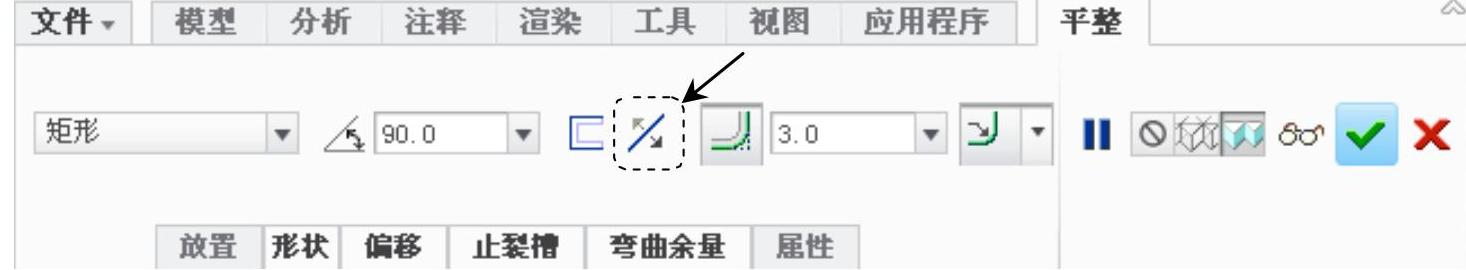

图3.3.9 “平整”操控板（三）

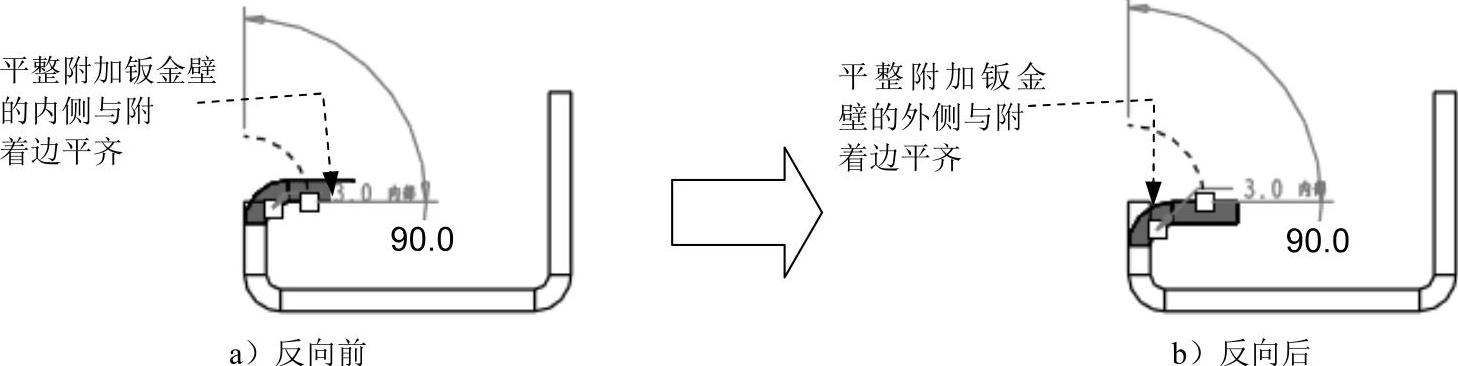

图3.3.10 设置厚度的方向

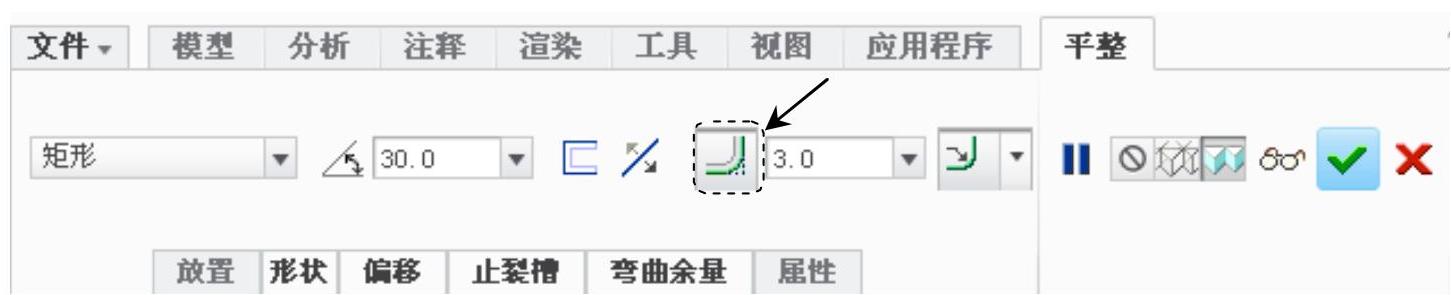

图3.3.11 “平整”操控板（四）

➢在图3.3.12所示的文本框中，可设置折弯半径。

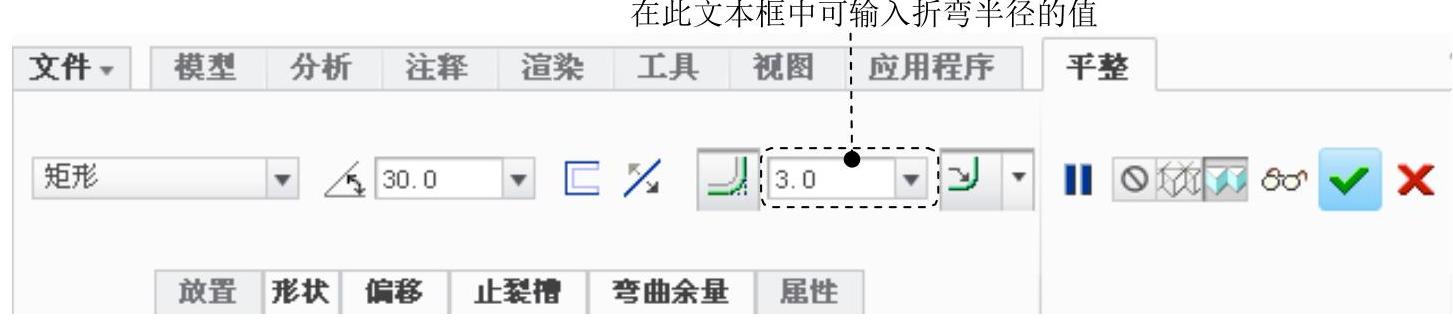

图3.3.12 设置折弯半径

➢在图3.3.13所示的下拉列表中，可设置折弯半径标注于折弯外侧或内侧。选择选项，则折弯半径标注于折弯外侧，此时折弯半径值为外侧圆弧的半径值，如图3.3.14所示；选择选项，则折弯半径标注于折弯内侧，此时折弯半径值为内侧圆弧的半径值，如图3.3.15所示。

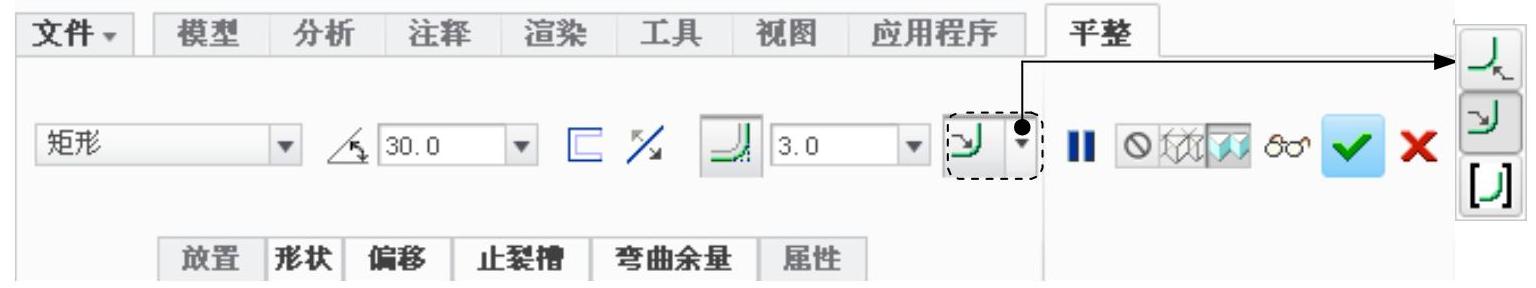

图3.3.13 “平整”操控板（五）

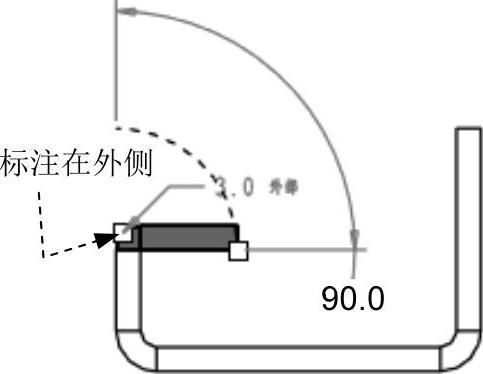

图3.3.14 折弯半径标注于折弯外侧

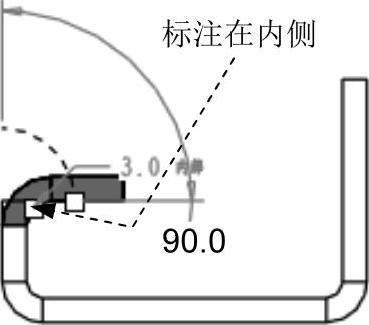

图3.3.15 折弯半径标注于折弯内侧(www.daowen.com)

➢：定义平整附加钣金壁的附着边。单击“平整”操控板中的按钮，系统弹出图3.3.16所示的界面，通过该界面可重新选取平整附加钣金壁的附着边。

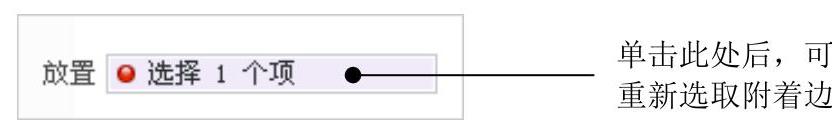

图3.3.16 “放置”界面

➢：设置平整附加钣金壁的正面形状的尺寸。选择不同的形状，单击按钮会出现不同的图形界面，例如当选择形状时，其界面如图3.3.17所示。

图3.3.17 “形状”界面

➢：相对于附着边，将平整附加钣金壁偏移一段距离。在前面的例子中，如果在界面中将偏移值设为4.0（图3.3.18b），则平整壁向下偏移值为4.0（图3.3.19b）。

注意：如果在折弯角度下拉列表中选择“平整”选项（图3.3.20），则按钮为灰色，此时该按钮不起作用。

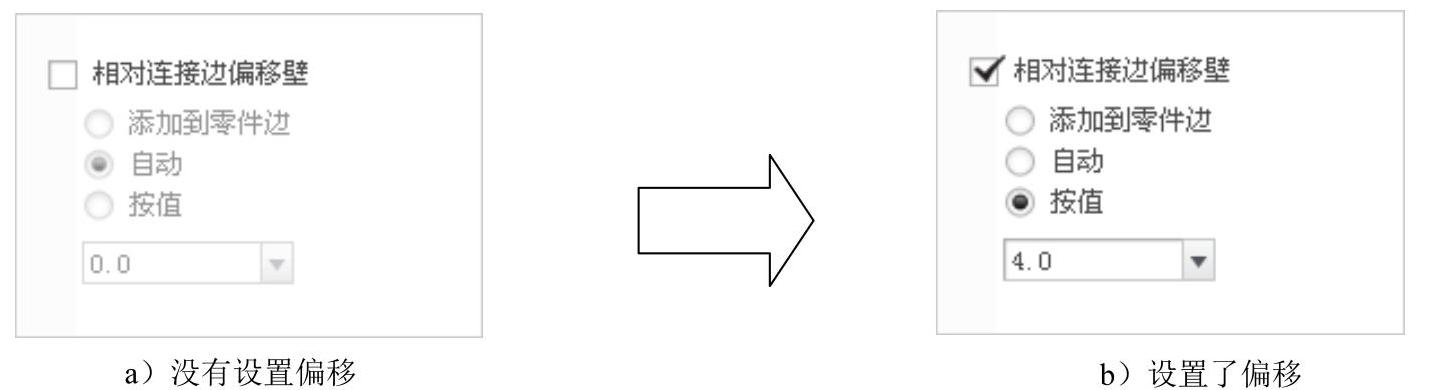

图3.3.18 “偏移”界面

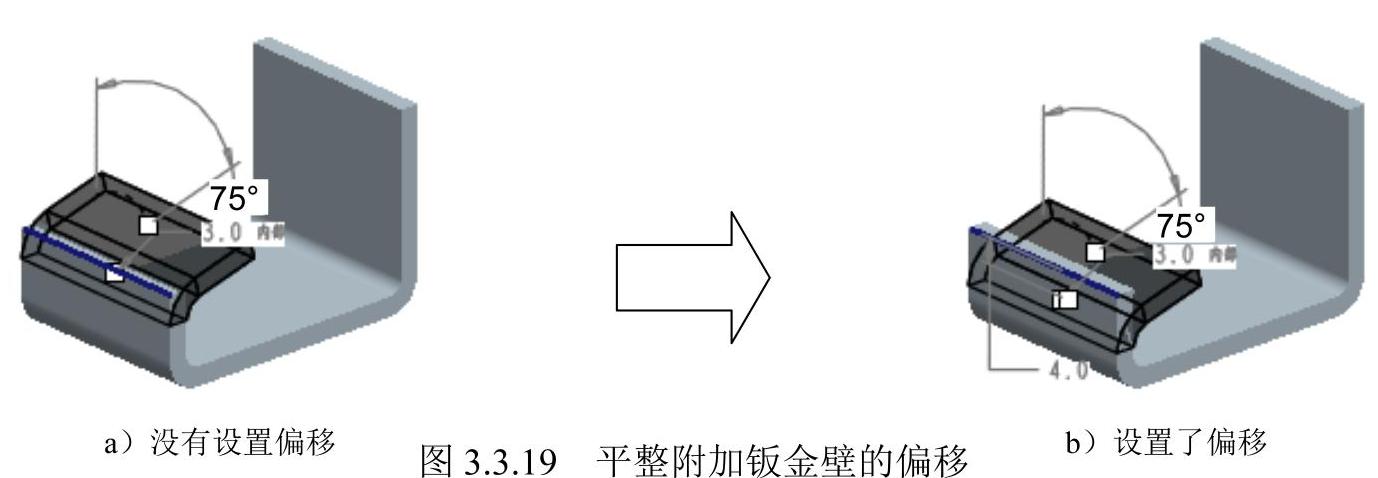

图3.3.19 平整附加钣金壁的偏移

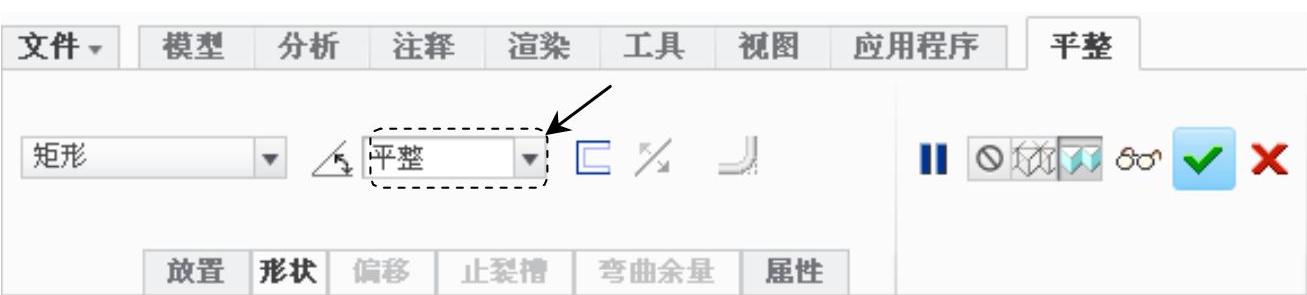

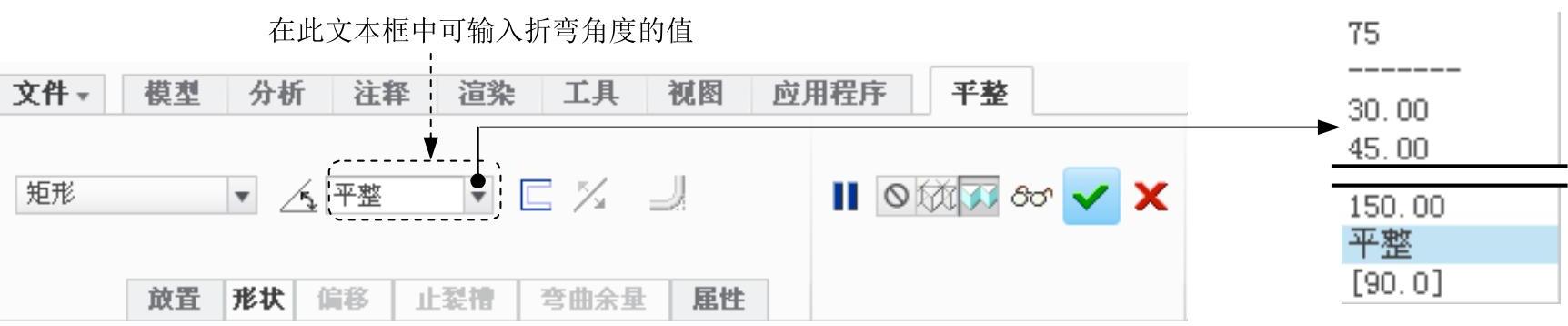

图3.3.20 “平整”操控板（六）

➢：设置止裂槽。有关止裂槽的内容将在后面的3.4节“创建止裂槽”中做详细介绍。

➢：设置钣金折弯时的弯曲系数，以便准确计算折弯展开长度。界面如图3.3.21所示。有关折弯展开长度的计算将在后面的章节中做详细介绍。

➢：该界面可显示特征的特性，包括特征的名称及各项特征信息（例如钣金的厚度），如图3.3.22所示。

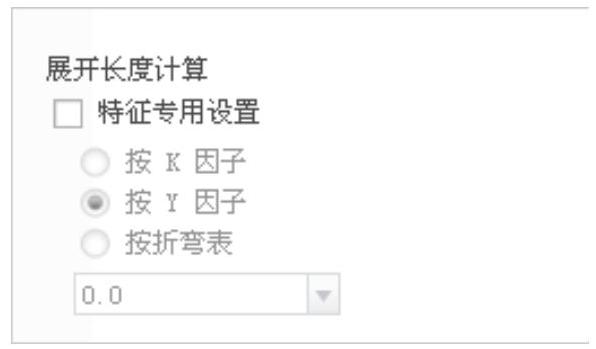

图3.3.21 “弯曲余量”界面

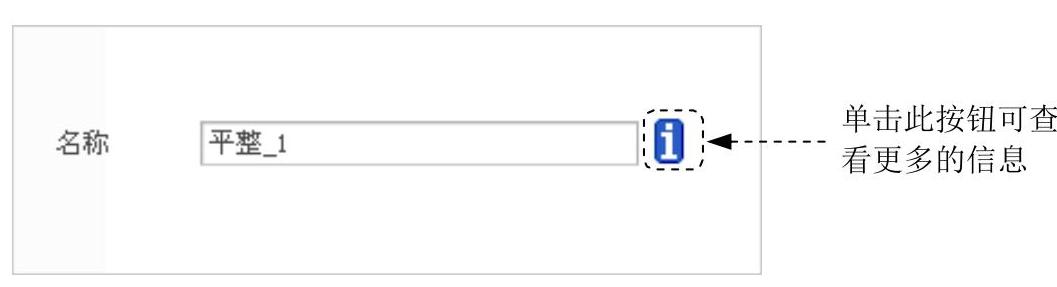

图3.3.22 “属性”界面

4.无折弯角的平整附加钣金壁

下面将创建一个无折弯角的平整附加钣金壁，如图3.3.23所示。

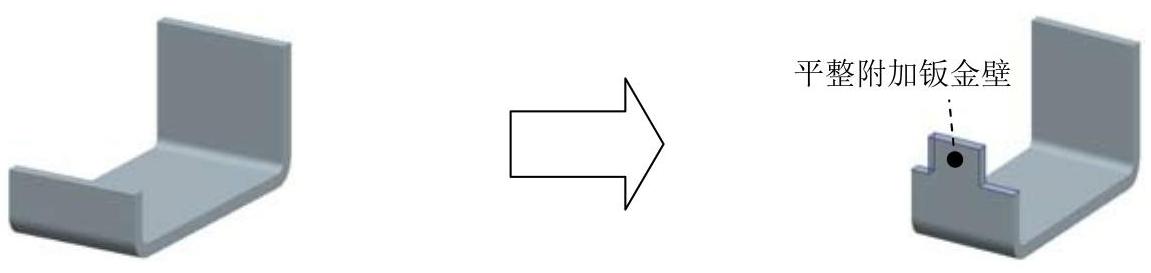

图3.3.23 无折弯角的平整附加钣金壁

Step1.将工作目录设置至D:\creo3.4\work\ch03.03，打开文件sm_add_flat2.prt。

Step2.单击功能选项卡区域中的按钮，系统弹出“平整”操控板。

Step3.选取附着边。在系统的提示下，选取图3.3.24所示的模型边线为附着边。

Step4.选取平整附加钣金壁的形状类型为。

Step5.定义角度。在该操控板图标后面的下拉列表中选择选项。

Step6.定义平整附加钣金壁的形状尺寸。单击按钮，在图3.3.25所示的界面中，分别输入数值8.0、-5.0、-10.0，并分别按Enter键（注意：在文本框中输入负值，按Enter键后，则显示为正值），此时模型如图3.3.26所示。

Step7.在该操控板中单击“预览”按钮，查看所创建的平整附加钣金壁特征；确认无误后，单击“完成”按钮。

图3.3.24 定义附着边

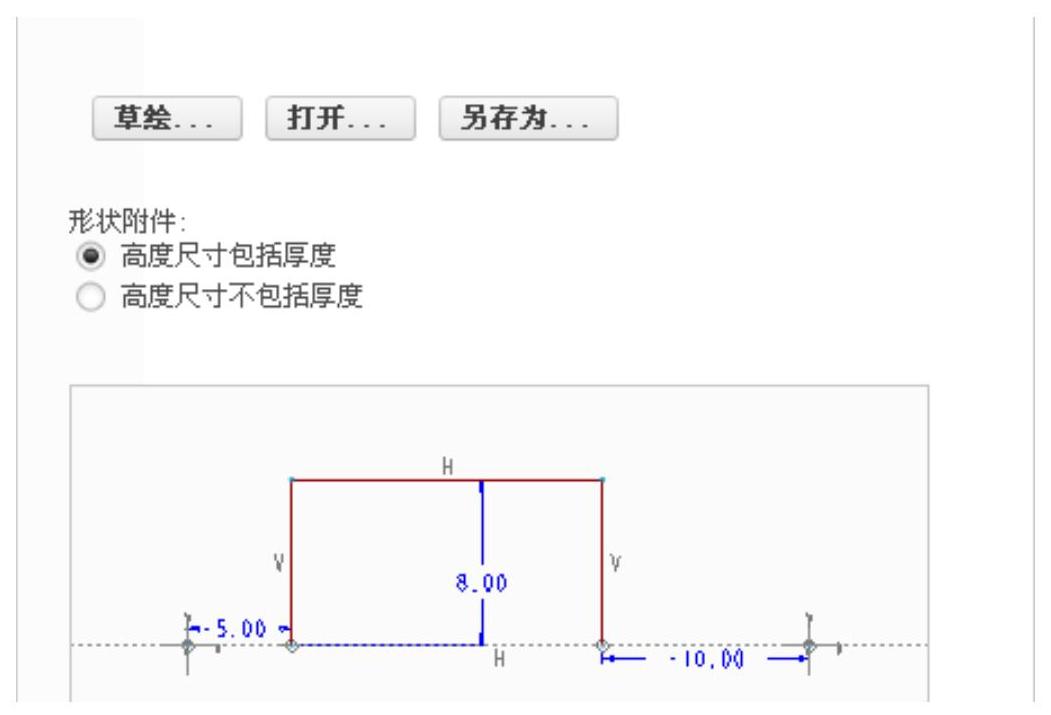

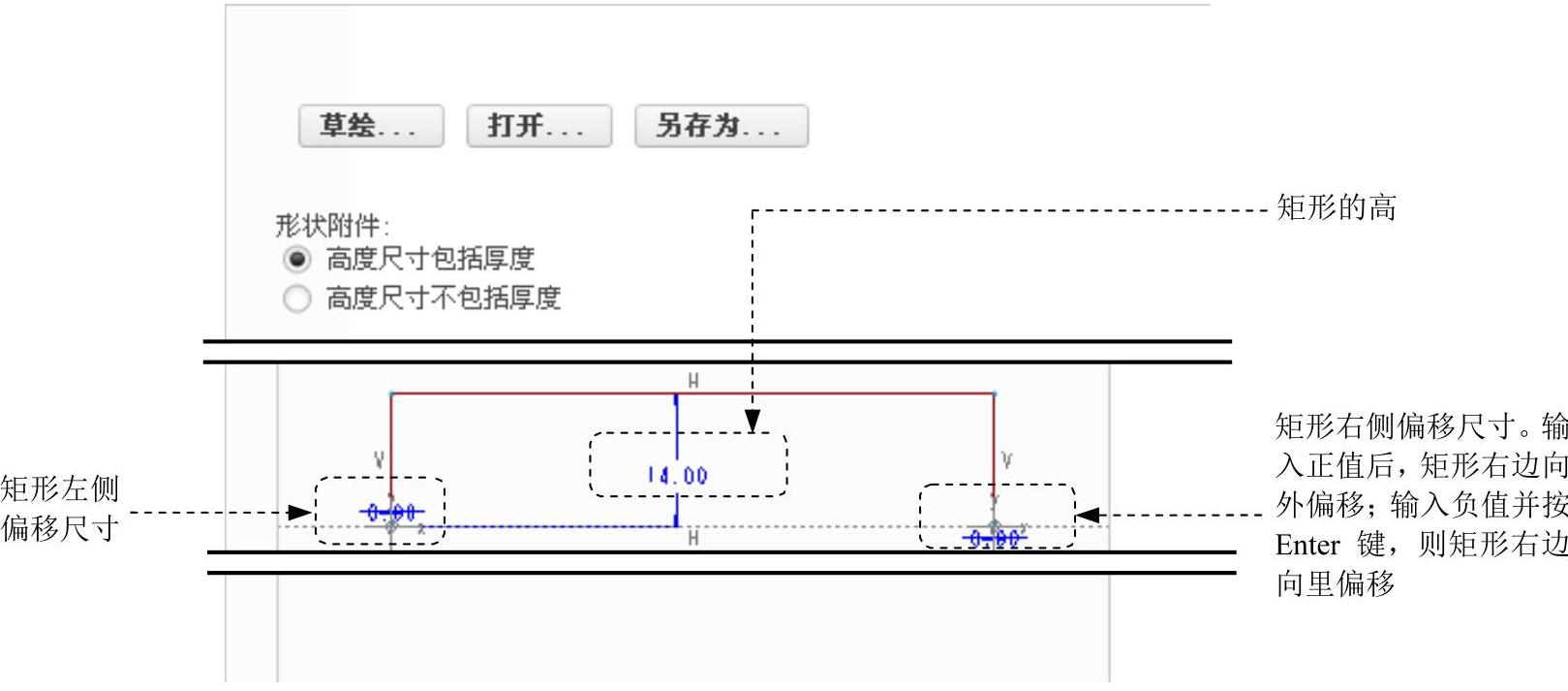

图3.3.25 “形状”界面

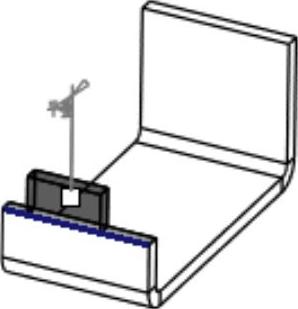

图3.3.26 定义形状后

5.自定义形状的平整附加钣金壁

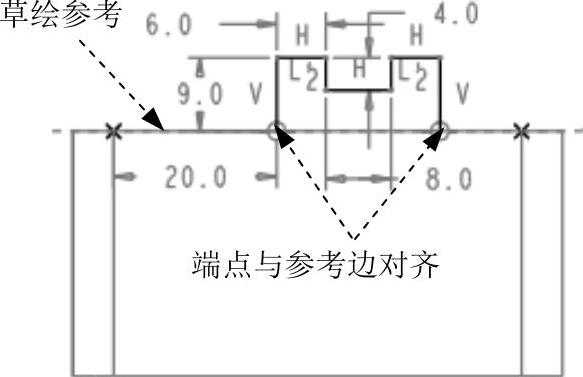

在“平整”操控板的“形状”下拉列表中选择选项，用户可以自由定义平整附加钣金壁的正面形状。在绘制平整附加钣金壁正面形状草图时，系统会默认附着边的两个端点为草绘参考。用户还应选取附着边为草绘参考，草图的起点与终点都需位于附着边上（即与附着边对齐），草图应为开放形式（即不需在附着边上创建草绘线以封闭草图）。下面以图3.3.27所示的模型为例，说明自定义形状的平整附加钣金壁的一般创建过程。
