在以螺旋扫描的方式创建第一钣金壁时，需要定义螺旋扫描的轨迹和截面草图。下面以图3.2.42所示的螺旋扫描钣金壁为例，说明其详细操作步骤。

Step1.新建一个钣金件模型，命名为sm_helicalsweep1，模板为。

Step2.单击功能选项卡区域中的按钮，弹出“螺旋扫描”操控板。

Step3.定义螺旋扫描轨迹。

（1）在“螺旋扫描”操控板中确认“实体”按钮和“使用右手定则”按钮被按下。

（2）单击该操控板中的按钮，在系统弹出的界面中单击按钮，系统弹出“草绘”对话框。

（3）选取FRONT基准平面为草绘平面，选取RIHGT基准平面为参考平面，方向为；进入草绘环境后，绘制和标注图3.2.43所示的轨迹线（注意：必须绘制几何中心线）。

图3.2.42 螺旋扫描钣金壁

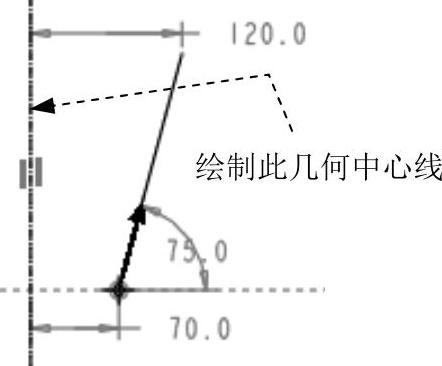

图3.2.43 绘制轨迹线

（4）单击按钮，退出草绘环境。(www.daowen.com)

Step4.定义节距值。在中输入节距值120.0，并按Enter键。

Step5.创建螺旋扫描特征的截面。在该操控板中单击按钮，系统进入草绘环境，绘制和标注图3.2.44所示的截面草图，然后单击草绘工具栏中的按钮。

Step6.确定加厚方向。接受图3.2.45所示的箭头方向为钣金加厚的方向。

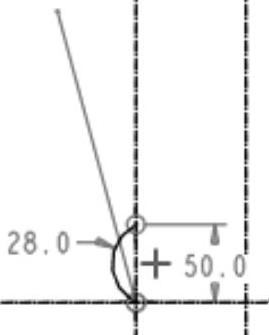

图3.2.44 截面草图

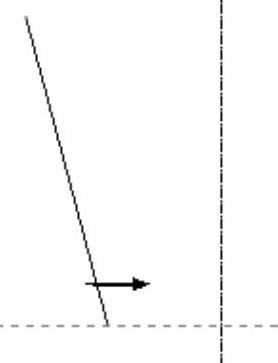

图3.2.45 钣金加厚的方向

Step7.在系统提示下输入钣金壁厚度值2.0，并按Enter键。

Step8.单击“螺旋扫描”操控板中的按钮，预览所创建的螺旋扫描特征。

Step9.单击该操控板中的按钮，完成螺旋扫描类型的第一钣金壁的创建。
