如何扫描混合类型的钣金壁?

在以扫描混合的方式创建第一钣金壁时,首先要定义扫描轨迹,然后还要定义扫描轨迹上的混合截面草图。下面以创建图3.2.36所示的扫描混合类型钣金壁为例,说明其详细操作步骤。

Step1.新建一个钣金件模型,名称为sm_sweptblend1,选用978-7-111-48296-3-Chapter03-232.jpg模板。

Step2.绘制轨迹曲线。单击978-7-111-48296-3-Chapter03-233.jpg功能选项卡中的“草绘”按钮978-7-111-48296-3-Chapter03-234.jpg,选取TOP基准平面为草绘平面,绘制图3.2.37所示的轨迹曲线。

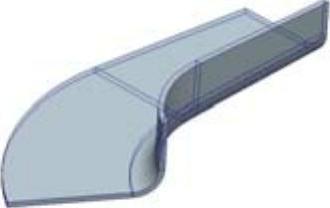

图3.2.36 扫描混合类型钣金壁

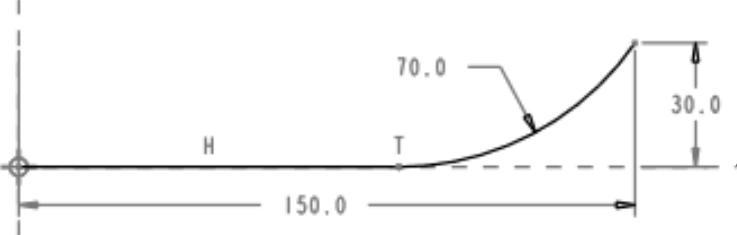

图3.2.37 绘制轨迹曲线

Step3.定义扫描轨迹。单击978-7-111-48296-3-Chapter03-237.jpg功能选项卡978-7-111-48296-3-Chapter03-238.jpg区域中的978-7-111-48296-3-Chapter03-239.jpg按钮,系统弹出图3.2.38所示的“扫描混合”操控板,在系统978-7-111-48296-3-Chapter03-240.jpg的提示下,选取Step2创建的轨迹曲线为扫描轨迹。

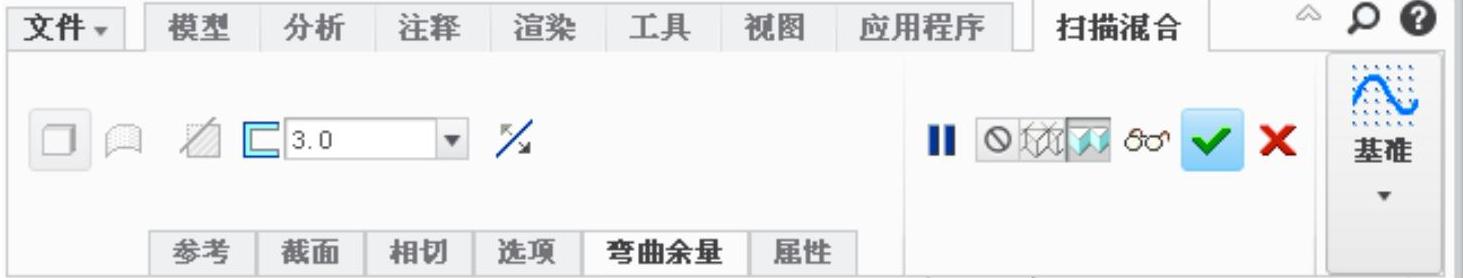

图3.2.38 “扫描混合“操控板

Step4.创建扫描混合的第一个截面。在“扫描混合”操控板中单击978-7-111-48296-3-Chapter03-242.jpg选项卡,选中978-7-111-48296-3-Chapter03-243.jpg单选项;单击978-7-111-48296-3-Chapter03-244.jpg按钮,绘制和标注图3.2.39所示的第一个截面草图。

Step5.创建扫描混合的第二个截面。单击978-7-111-48296-3-Chapter03-245.jpg按钮,插入第二个截面,然后单击978-7-111-48296-3-Chapter03-246.jpg按钮,绘制和标注图3.2.40所示的第二个截面草图。(www.daowen.com)

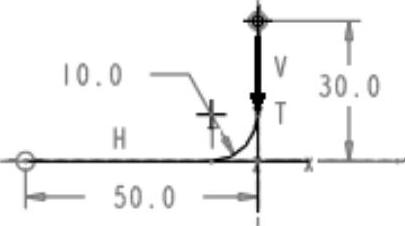

图3.2.39 第一个截面草图

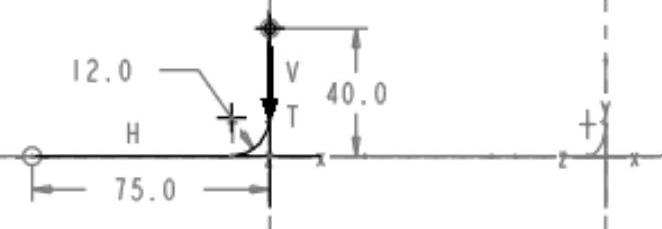

图3.2.40 第二个截面草图

说明:第一个截面草图的默认位置是在扫描轨迹的起点,第二个截面草图的默认位置是在扫描轨迹的终点。

Step6.定义钣金厚度。在“扫描混合”操控板中978-7-111-48296-3-Chapter03-249.jpg后的文本框中输入钣金厚度值3.0,并按Enter键。

Step7.确定加厚方向。采用系统默认的加厚方向(图3.2.41)。

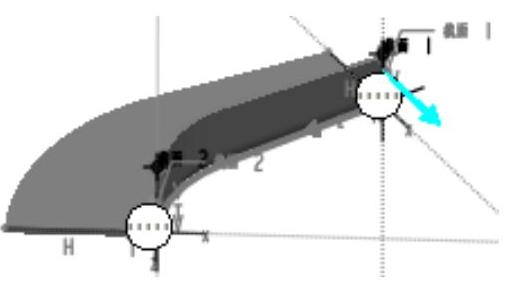

图3.2.41 钣金加厚的方向

Step8.单击该操控板中的978-7-111-48296-3-Chapter03-251.jpg按钮,完成扫描混合类型的第一钣金壁的创建。
