在以旋转（Revolve）的方式创建第一钣金壁时，需要先绘制钣金壁的侧面轮廓草图（须包含有中心线），然后给定钣金厚度值和旋转角度值，则系统将轮廓草图绕中心线旋转至指定的角度，形成薄壁实体，如图3.2.18所示。其详细操作步骤说明如下。

图3.2.18 旋转类型的第一钣金壁

Step1.新建一个钣金件模型，将其命名为sm_revolve1，模板为。

Step2.创建图3.2.18所示的旋转类型的第一钣金壁特征，操作步骤如下。

（1）单击功能选项卡区域节点下的按钮，此时系统弹出图3.2.19所示的“旋转”操控板。

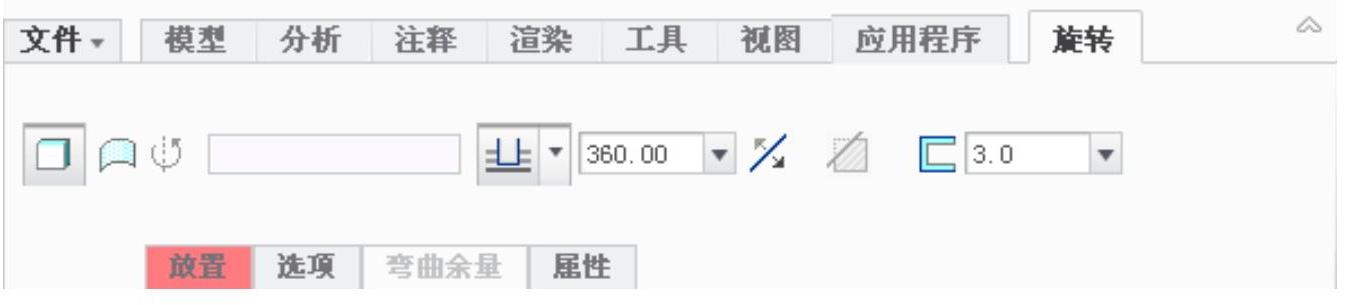

图3.2.19 “旋转”操控板

（2）定义草绘平面。在绘图区右击，从系统弹出的快捷菜单中选择命令；选取FRONT基准平面为草绘平面，RIGHT基准平面为参考平面，方向为；单击按钮，进入草绘环境。

（3）绘制截面草图。

①接受系统默认的草绘参考RIGHT基准平面和TOP基准平面。

②单击区域中的按钮，在RIGHT基准平面上绘制一条中心线（图3.2.20）。

③绘制绕中心线旋转的草图（图3.2.20）。完成绘制后，单击按钮。(www.daowen.com)

在绘制旋转类型钣金壁的截面草图时，需注意下列规则。

●旋转截面必须有一条中心线，围绕该中心线旋转的草图只能绘制在中心线的一侧。

●若草绘中使用的中心线多于一条，系统将自动选取草绘的第一条中心线作为旋转轴，除非用户另外选取。

（4）确认图3.2.21所示的箭头方向为钣金加厚的方向。

说明：若方向相反，应单击“旋转”操控板最右侧的按钮。

（5）在系统提示下，输入钣金壁厚度值2.0，并按Enter键。

（6）定义旋转属性。在该操控板中选择旋转类型为，在角度文本框中输入角度值360.0，并按Enter键。

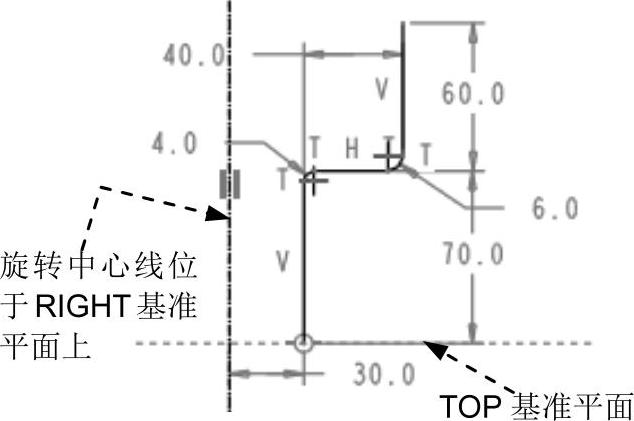

图3.2.20 截面草图

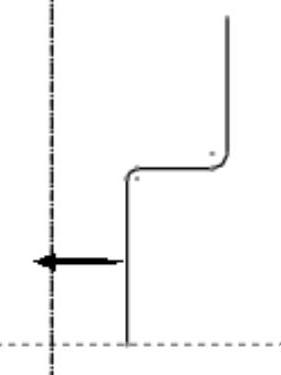

图3.2.21 钣金加厚的方向

（7）在该操控板中单击按钮，预览所创建的旋转特征，确认无误后，单击按钮。
