探索平面钣金壁的类型与特点

平面(Flat)钣金壁是一个平整的薄板,在创建这类钣金壁时,需要先绘制钣金壁的正面轮廓草图(必须为封闭的线条),然后给定钣金厚度值即可(注意:拉伸钣金壁与平面钣金壁在创建时最大的不同点在于,拉伸钣金壁的轮廓草图不一定要封闭,而平面钣金壁的轮廓草图则必须封闭)。详细操作步骤说明如下。

Step1.新建一个钣金件模型,将其命名为sm_flat1,选用978-7-111-48296-3-Chapter03-123.jpg模板。

Step2.单击978-7-111-48296-3-Chapter03-124.jpg功能选项卡978-7-111-48296-3-Chapter03-125.jpg区域中的“平面”按钮978-7-111-48296-3-Chapter03-126.jpg,系统弹出图3.2.15所示的“平面”操控板。

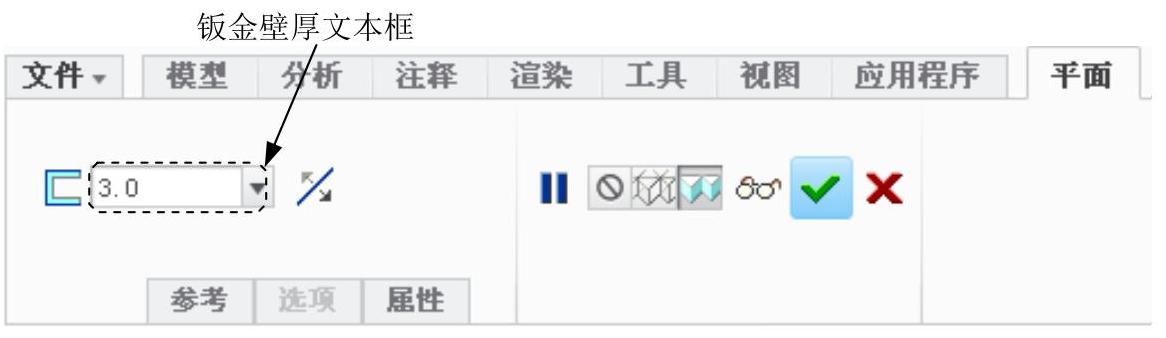

图3.2.15 “平面”操控板

Step3.定义草绘平面。在绘图区中右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter03-128.jpg命令;选择TOP基准平面作为草绘平面,选取RIGHT基准平面作为参考平面,方向为978-7-111-48296-3-Chapter03-129.jpg;单击978-7-111-48296-3-Chapter03-130.jpg按钮。

Step4.绘制截面草图。进入草绘环境后,绘制图3.2.16所示的截面草图,完成绘制后,单击“确定”按钮978-7-111-48296-3-Chapter03-131.jpg

Step5.在“平面”操控板的钣金壁厚文本框中,输入钣金壁厚度值3.0,并按Enter键。(www.daowen.com)

Step6.单击该操控板中的“预览”按钮978-7-111-48296-3-Chapter03-132.jpg,预览所创建的平面钣金壁特征,然后单击该操控板中的“完成”按钮978-7-111-48296-3-Chapter03-133.jpg,完成图3.2.17所示的平面类型的第一钣金壁的创建。

Step7.保存零件模型文件。

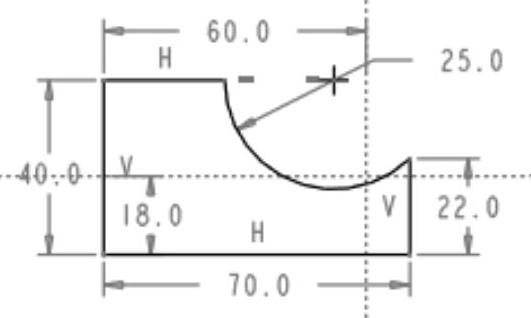

图3.2.16 截面草图

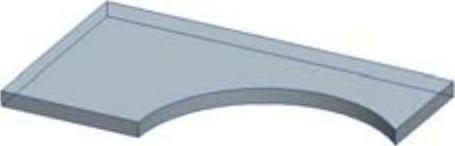

图3.2.17 平面类型的第一钣金壁
