在以拉伸（Extrude）方式创建第一钣金壁时，需要先绘制钣金壁的侧面轮廓草图，然后给定钣金厚度值和拉伸深度值，则系统将轮廓草图延伸至指定的深度，形成薄壁实体，如图3.2.2所示。其详细操作步骤说明如下。

Step1.新建零件模型。选择下拉菜单命令，系统弹出“新建”对话框，在区域选中单选项，在区域选中单选项；在文本框中输入文件名称sm_extrude1，取消选中复选框，单击按钮；在系统弹出的“新文件选项”对话框的区域选择模板，单击按钮，系统进入钣金设计环境。

进入Creo的钣金设计环境后，图形区中应该显示图3.2.3所示的3个相互垂直的默认基准平面，如果没有显示，可选中视图工具栏中按钮的下拉列表中的复选框，将其显现出来。

Step2.选取命令。单击功能选项卡区域中的按钮。

Step3.选取拉伸类型。在单击按钮后，屏幕上方会出现图3.2.4所示的“拉伸”操控板。在该操控板中，按下“实体特征类型”按钮（系统默认情况下，此按钮为按下状态）。

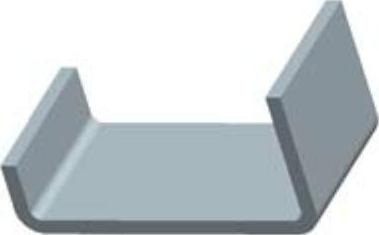

图3.2.2 拉伸类型的第一钣金壁

图3.2.3 3个相互垂直的默认基准平面

图3.2.4 “拉伸”操控板

说明：利用拉伸工具，可以创建如下几种类型的特征。

●实体类型：按下该操控板中的“实体特征类型”按钮，可以创建实体（钣金）类型特征。

●曲面类型：按下该操控板中的“曲面特征类型”按钮，可以创建一个拉伸曲面。在Creo中，曲面是一种没有厚度和重量的面，但通过相关命令操作可变成带厚度的实体。

●薄壁类型：按下“薄壁（钣金）特征类型”按钮，可以创建薄壁类型特征。在由草图截面生成实体时，薄壁特征的草图截面由材料填充成均厚的环，环的内侧、外侧或中心轮廓边是草绘截面。在Creo3.0钣金设计环境中，当“实体特征类型”按钮被按下时，“薄壁特征类型”按钮始终默认起作用。

●切削类型：操控板中的“切削特征类型”按钮被按下时，可以创建切削特征。一般来说，创建的特征可分为“正空间”特征和“负空间”特征。“正空间”特征是指在现有零件模型上添加材料，“负空间”特征是指在现有零件模型上移除材料，即切削。

●如果“切削特征类型”按钮被按下，同时“实体特征类型”按钮也被按下，则用于创建“负空间”实体，即从零件模型中挖去材料。由于在创建零件模型的第一个（基础）特征时，零件模型中没有任何材料，所以零件模型的第一个（基础）特征不可能是切削类型的特征，因而，此时“切削特征类型”按钮是灰色的，不能选取。

●如果“切削特征类型”按钮被按下，同时“曲面特征类型”按钮也被按下，则用于曲面的裁剪，即在现有曲面上裁剪掉正在创建的曲面特征。

●如果“切削特征类型”按钮被按下，同时“薄壁特征类型”按钮及“实体特征类型”按钮也被按下，则用于创建薄壁切削实体特征。

Step4.定义草绘截面放置属性。

（1）在绘图区中右击，从系统弹出的图3.2.5所示的快捷菜单中选择命令，此时系统弹出图3.2.6所示的“草绘”对话框。

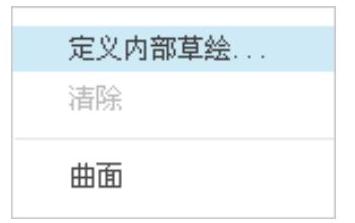

图3.2.5 快捷菜单

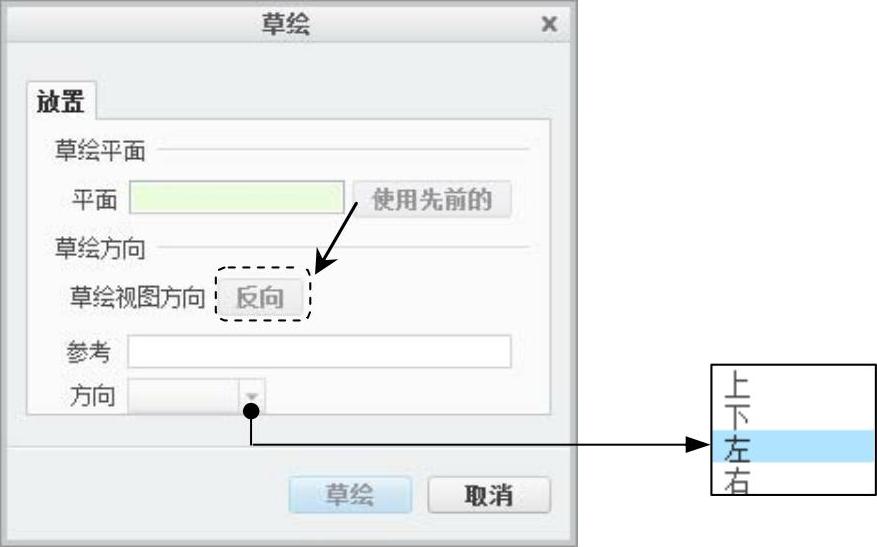

图3.2.6 “草绘”对话框

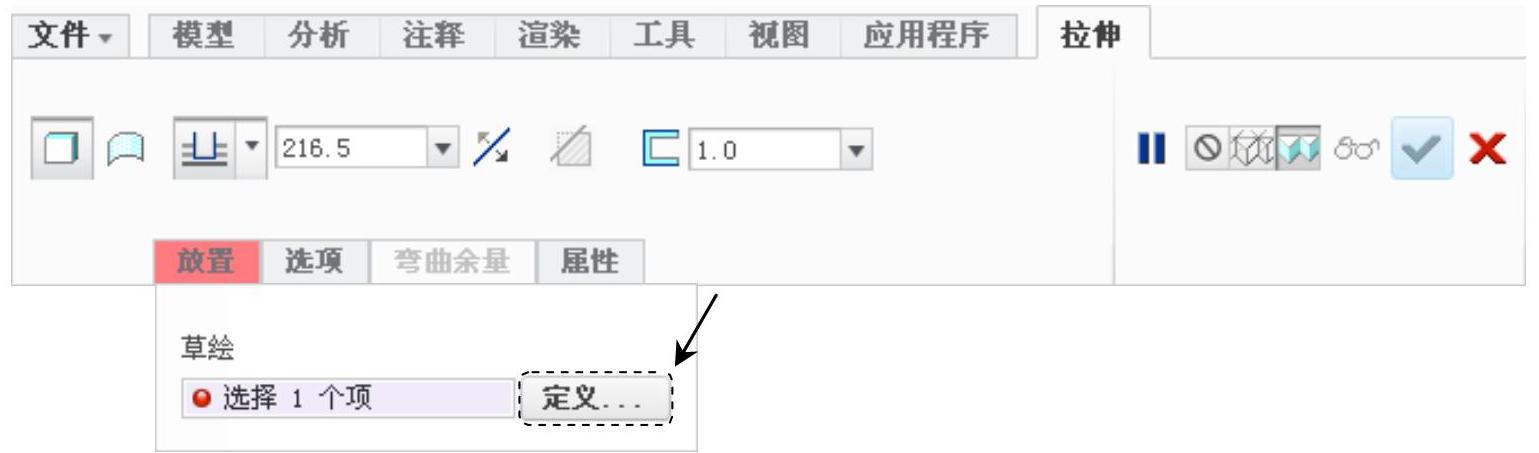

说明：也可以在操控板中单击按钮，然后在系统弹出的界面中单击按钮。

（2）定义草绘平面。

对草绘平面的概念和有关选项介绍如下.。

●草绘平面是特征截面或轨迹的绘制平面，可以是基准平面，也可以是实体的某个表面。

●选择选项，意味着把先前一个特征的草绘平面及其方向作为本特征的草绘平面和方向。

选取RIGHT基准平面作为草绘平面，操作方法如下：

将鼠标指针移至图形区中的RIGHT基准平面的边线或RIGHT字符附近，该基准平面的边线外会出现绿色加亮的边线，且RIGHT字符也变成绿色，此时单击，RIGHT基准平面就被定义为草绘平面，这时RIGHT基准平面的外边线和RIGHT字符从绿色变成天蓝色，并且“草绘”对话框中区域的文本框中显示出“RIGHT：F1（基准平面）”。

（3）定义草绘视图方向。此例中我们不进行操作，采用模型中默认的草绘视图方向。

说明：完成步骤（2）后，图形区中RIGHT基准平面的边线旁边会出现一个黄色的箭头，如图3.2.7所示，该箭头方向表示查看草绘平面的方向。如果要改变该箭头的方向，有以下3种方法。

方法一：单击“草绘”对话框中的按钮，如图3.2.6所示。

方法二：将鼠标指针移至该箭头附近单击。

方法三：将鼠标指针移至该箭头附近右击，从系统弹出的快捷菜单中选择命令。

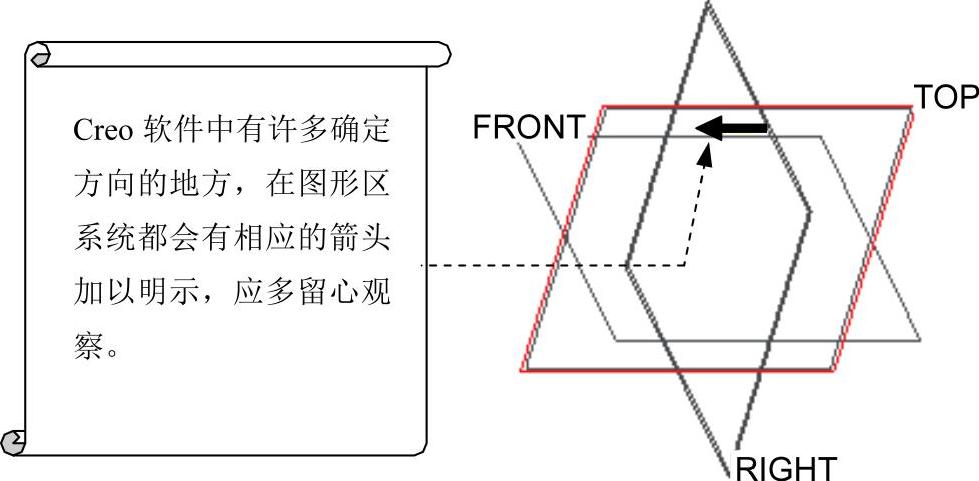

图3.2.7 查看方向箭头

（4）草绘平面的定向。

说明：选取草绘平面后，开始草绘前，还必须对草绘平面进行定向，定向完成后，系统即让草绘平面与屏幕平行，并按所指定的定向方位来摆放草绘平面。要完成草绘平面的定向，必须进行下面的操作。

①先指定草绘平面的参考平面，即指定一个与草绘平面相垂直的平面作为参考。“草绘平面的参考平面”有时简称为“参考平面”“参照平面”或“参考”。

②再指定参考平面的方向，即指定参考平面的放置方位，参考平面可以朝向显示器屏幕的或或部或部（图3.2.6）。

注意：

●为参考平面指定不同的方向，则草绘平面在草绘环境中的摆放是不一样的。

●参考平面必须是平面并且要求与草绘平面垂直。

●如果参考平面是基准平面，则参考平面的方向取决于基准平面橘黄色侧面的朝向。

●这里要注意图形区中的TOP（顶）、RIGHT（右）和图3.2.6中的、的区别。模型中的TOP（顶）、RIGHT（右）是指基准平面的名称，该名称可以任意修改；图3.2.6中的、是草绘平面的参考平面的放置方位。

●完成步骤（2）操作后，当系统获得足够的信息时，系统将会自动指定草绘平面的参考平面及其方向；如图3.2.6所示，系统自动指定TOP基准平面作为参考，自动指定参考平面的放置方位为“左”。

此例中按如下方法定向草绘平面：

①指定草绘平面的参考平面。先在“草绘”对话框的“参考”文本框中单击，再单击图形区中的FRONT基准平面。

②指定参考平面的方向。单击该对话框中后面的按钮，在系统弹出的图3.2.6所示的下拉列表中选择选项。

（5）单击该对话框中的按钮。此时系统进行草绘平面的定向，并使其与屏幕平行，如图3.2.8所示。从图中可看到，FRONT基准平面现在水平放置，并且FRONT基准平面的橘黄色的一侧面在底部。至此，系统就进入了截面的草绘环境。

Step5.创建特征的截面草绘图形。拉伸特征的截面草绘图形如图3.2.9所示，创建特征截面草绘图形的步骤如下。

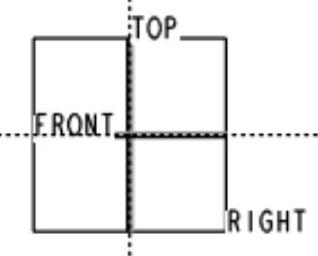

图3.2.8 草绘平面与屏幕平行

图3.2.9 截面草绘图形

（1）定义草绘参考。在Creo 3.0草绘环境中，由于系统默认选取了足够的参考来摆放一个截面（例如：在本例中系统默认选取了TOP和FRONT基准平面作为草绘参考），所以系统不再自动打开“参考”对话框。本例中此步操作可以省略（不进行操作）。

说明：

在草绘环境中，Creo对用户绘制的图形能进行自动尺寸标注和自动几何约束，但系统在自动标注和自动几何约束时，必须参考一些点、线、面，这些点、线、面就是草绘参考。(www.daowen.com)

关于Creo的草绘参考应注意如下几点。

●查看当前草绘参考。单击功能选项卡区域中的“参考”按钮，系统弹出“参考”对话框，在参考列表区，系统列出了当前的草绘参考，如图3.2.10所示（该图中的两个草绘参考FRONT和TOP基准平面是系统默认自动选取的）。如果用户想添加其他的点、线、面作为草绘参考，可以通过在图形上直接单击来选取。

●要使草绘截面的参考完整，必须至少选取一个水平参考和一个垂直参考，否则会出现错误警告提示。

●在没有足够的参考来摆放一个截面时，系统自动弹出图3.2.10所示的“参考”对话框，要求用户先选取足够的草绘参考。

●在重新定义一个缺少参考的特征时，必须选取足够的草绘参考。

“参考”对话框中的几个选项介绍如下。

●按钮：用于为尺寸和约束选取参考。单击此按钮后，可在图形区的二维草绘图形中，单击欲作为参考基准的直线（包括平面的投影直线）、点（包括直线的投影点）等目标，系统立即将其作为一个新的参考显示在参考列表区中。

●按钮：单击此按钮，再选取目标曲面，可将草绘平面与某个曲面的交线作为参考。

●按钮：如果要替换参考，可在参考列表区选取要替换的参考名称，然后单击此按钮。

●按钮：如果要除参考，可在参考列表区选取要删除的参考名称，然后单击此按钮。

●按钮：当没有参考或缺少参考时，此按钮可用。单击此按钮求解草绘。

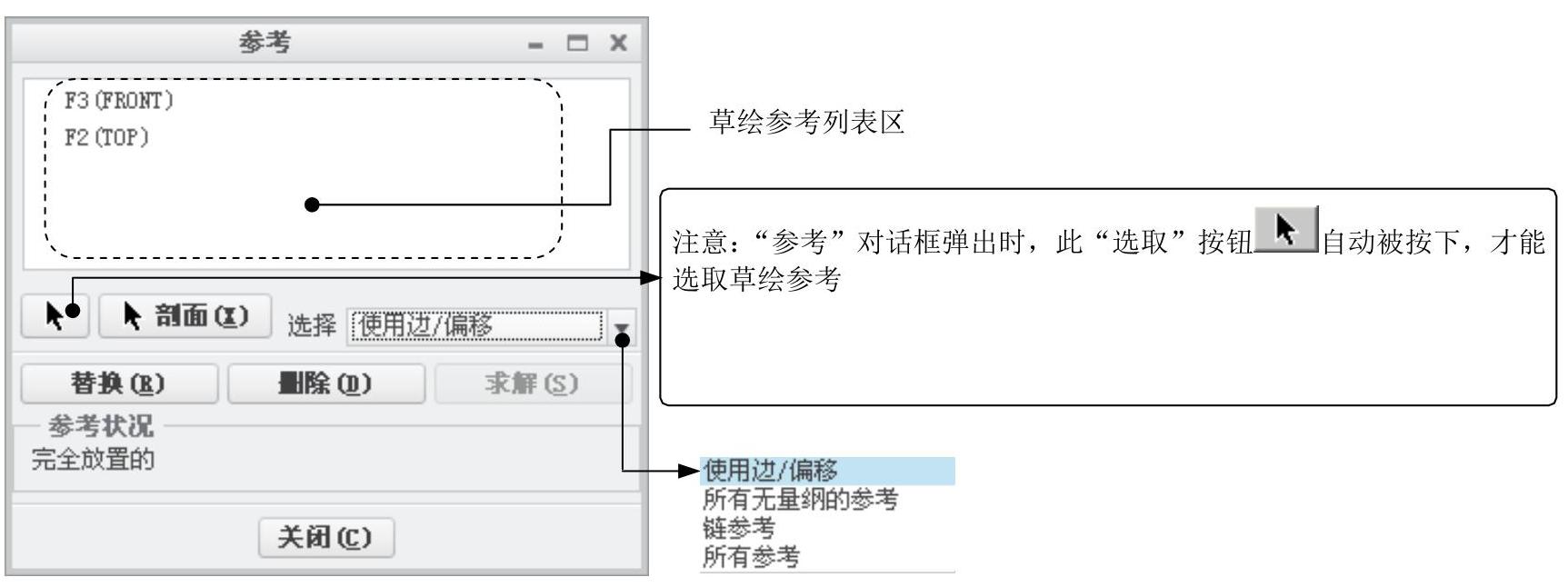

图3.2.10 “参考”对话框

（2）设置草绘环境，调整草绘区。

操作提示与注意事项如下。

●除可以移动和缩放草绘区外，如果用户想在三维空间绘制草图或希望看到模型截面草图在三维空间的方位，可以旋转草绘区。方法是按住鼠标的中键，同时移动鼠标，可看到图形跟着鼠标旋转。旋转后，单击视图工具栏中的按钮可恢复绘图平面与屏幕平行。

●如果用户不希望屏幕图形区显示的东西太多，可取消选中视图工具栏中按钮的下拉菜单中的和按钮下拉菜单中的、复选框等，将网格、基准平面、坐标系等的显示关闭，这样图形界面显得更简洁。

●在操作中，如果鼠标指针变成圆圈或在当前对话框不能选取有关的按钮或菜单命令时，单击功能选项卡区域中的按钮，将当前窗口激活。

（3）创建截面草图。绘制并标注图3.2.9所示的截面草图。完成绘制后，单击“草绘”对话框中的“确定”按钮。

Step6.定义拉伸深度及厚度并完成基础特征。

（1）选取深度类型并输入其深度值。在“拉伸”操控板中，选取深度类型为（即“定值拉伸”），再在深度文本框中输入深度值30.0，并按Enter键。

（2）选择加厚方向（钣金材料侧）并输入其厚度值。接受图3.2.11中的箭头方向为钣金加厚的方向。在薄壁特征类型按钮后面的文本框中输入钣金壁的厚度值3.0，然后按Enter键。

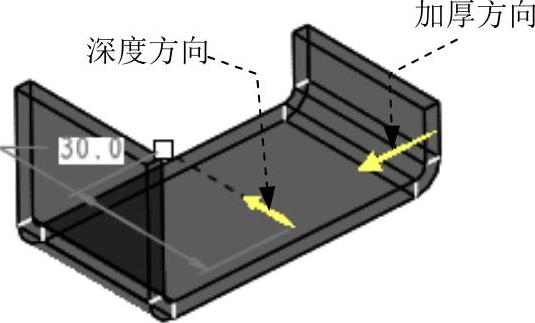

图3.2.11 深度方向和加厚方向

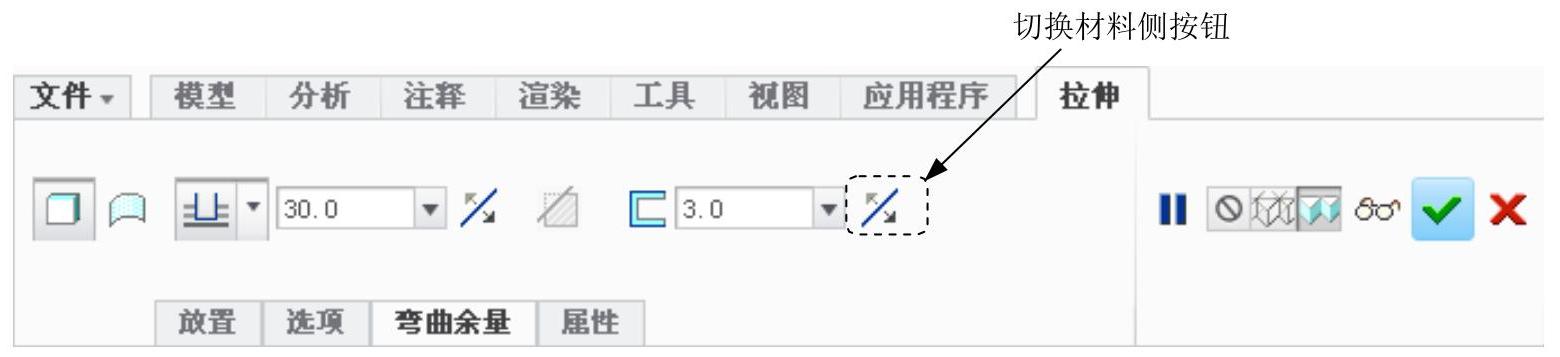

图3.2.12 切换材料侧按钮的位置

说明：单击图3.2.12所示操控板中按钮后的按钮，可以选取特征的拉伸深度类型，各选项说明如下。

●单击（定值）按钮，可以创建“定值”深度类型的特征，此时特征将从草绘平面开始，按照所输入的数值（即拉伸深度值）向特征创建的方向一侧进行拉伸。

●单击（对称）按钮，可以创建“对称”深度类型的特征，此时特征将在草绘平面两侧进行拉伸，输入的深度值被草绘平面平均分割，草绘平面两边的深度值相等。

●单击（到选定的）按钮，可以创建“到选定的”深度类型的特征，此时特征将从草绘平面开始拉伸至选定的点、曲线、平面或曲面。

其他几种深度选项的相关说明如下。

●在定义其他特征（例如切削、槽、孔等特征）的深度类型时，还会遇到下列选项。

☑（到下一个）：深度在零件的下一个曲面处终止。

☑（穿透）：新特征与所有曲面相交。

☑（到选定的）：特征在拉伸方向上延伸，至选定的点、线、面为止。

☑（穿至）：特征在拉伸方向上延伸，直到与指定的曲面（或平面）相交。

●使用“穿过”类选项时，要考虑下列规则。

☑如果特征要拉伸至某个终止曲面，则特征的截面草图的大小不能超出终止的曲面（或面组）范围。

☑如果特征应终止于其到达的第一个曲面，需使用（到下一个）选项。使用（到下一个）选项创建的伸出项不能终止于基准平面。

☑如果特征应终止于其到达的最后曲面，需使用（穿透）选项。

☑使用（到选定的）选项时，可以选择一个基准平面作为终止面。

☑穿过特征没有与伸出项深度有关的参数，修改终止曲面可改变特征深度。

●对于实体特征，可以选择下列类型的曲面为终止面。

☑零件的其他表面，它不必是平整的。

☑基准平面，它不必平行于草绘平面。

☑一个或多个曲面组成的面组。

☑在“装配”模式创建特征时，可以选择另一个元件的几何作为选项的参考。

☑用面组作为终止曲面，可以创建与多个曲面相交的特征。这对创建包含多个终止曲面的阵列非常有用。

图3.2.13显示了加材料的有效深度选项。

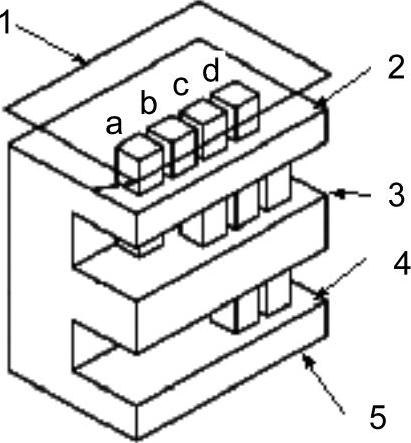

图3.2.13 拉伸深度选项示意图

a—定值 b—到下一个 c—穿至 d—穿透

1—草绘平面 2—下一个曲面（平面） 3—模型的其他曲面（平面） 4—模型的其他曲面（平面） 5—模型的其他曲面（平面）

（3）特征的所有要素被定义完毕后，可以单击“拉伸”操控板中的“预览”按钮，预览所创建的特征，以检查各要素的定义是否正确。预览时，可按住鼠标中键进行旋转查看，如果所创建的特征不符合设计意图，可选择该操控板中的相关项，重新定义。

（4）预览完成后，须单击该操控板中的“完成”按钮，才能最终完成特征的创建。

注意：

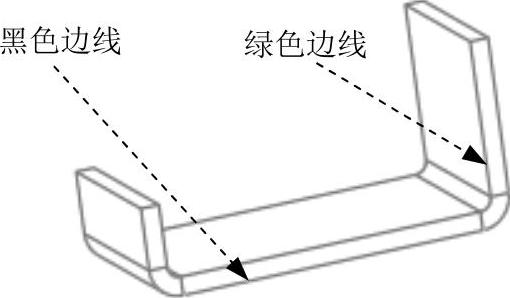

●将模型切换到线框显示状态（即按下工具栏按钮或或按钮），可看到钣金件的两个表面的边线分别显示为黑色和绿色（图3.2.14）。在“拉伸”操控板中单击“切换材料侧”按钮（图3.2.12），可改变黑色面和绿色面的朝向。由于钣金件都较薄，这种颜色的区分有利于用户查看和操作。

图3.2.14 切换到线框显示状态

●如果要对完成后的特征进行编辑，例如要修改截面草图，其操作方法如下：在模型树中右击，从系统弹出的快捷菜单中选择命令，然后在绘图区中右击，从系统弹出的快捷菜单中选择命令。
