我国国家标准（GB标准）对工程图规定了许多要求，例如尺寸文本的方位和字高、尺寸箭头的大小等。本书随书光盘中的Creo 3.0_system_file文件夹中提供了一些Creo软件的系统文件，对这些系统文件的正确配置，可以使创建的工程图基本符合我国国家标准。下面将介绍这些文件的配置方法，其操作过程如下。

Step1.将随书光盘中的Creo 3.0_system_file文件夹复制到C盘中。

Step2.假设Creo 3.0软件被安装在C:\ProgramFiles目录中，将随书光盘中的Creo3.0_system_file文件夹中的config.pro文件复制到Creo安装目录中的\text文件夹下面，即C:\ProgramFiles\PTC\Creo3.0\B000\CommonFiles\text中。

Step3.启动Creo3.0。注意如果在进行上述操作前，已经启动了Creo，应先退出Creo，然后再次启动Creo。

Step4.选择下拉菜单命令，在系统弹出的“CreoParametri选项”对话框中选择选项，即可进入软件环境设置界面，如图1.5.1所示。

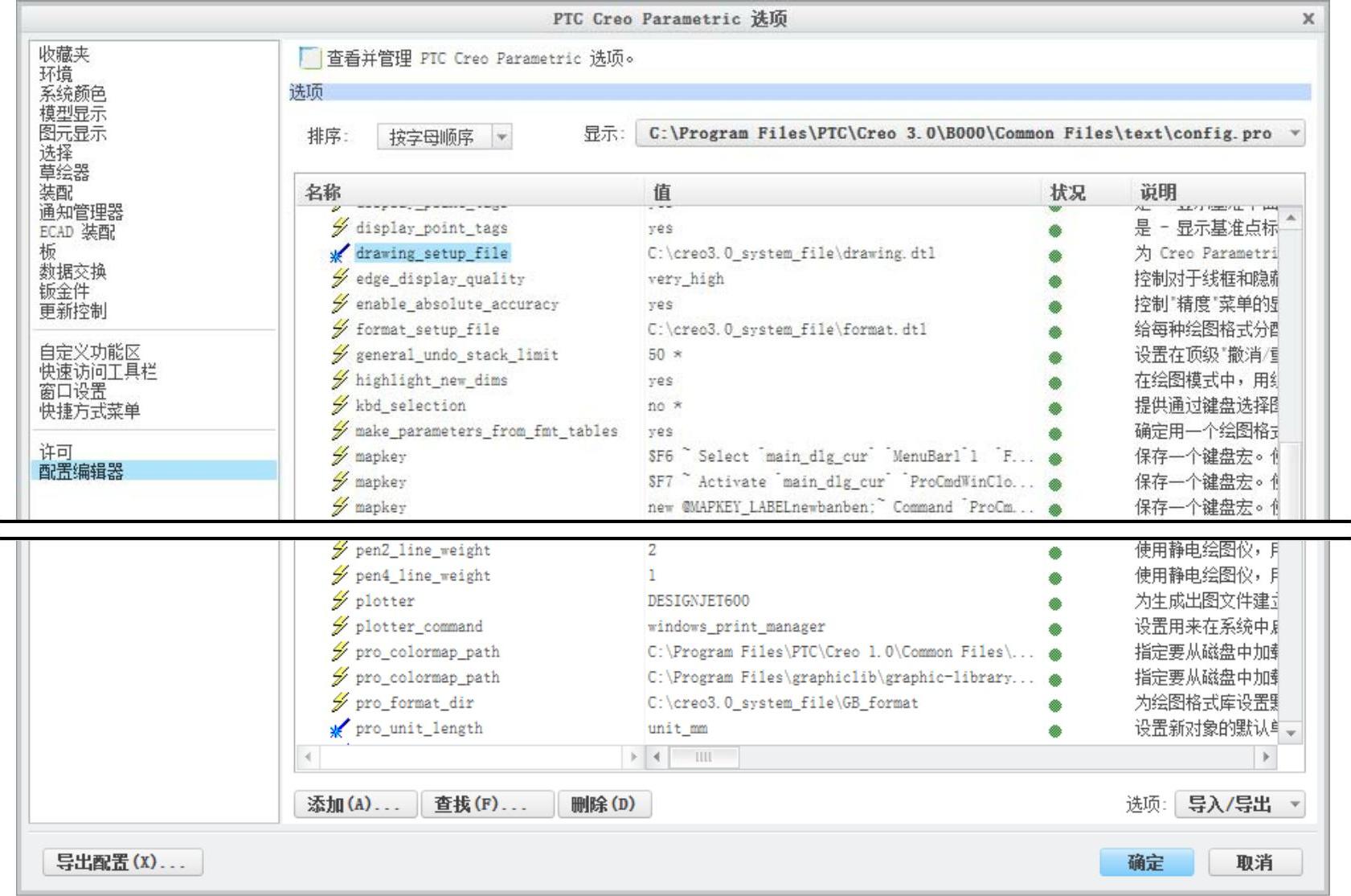

图1.5.1 “配置编辑器”设置界面

Step5.设置配置文件config.pro中的相关选项的值，如图1.5.1所示。

（1）drawing_setup_file的值设置为C:\Creo3.0_system_file\drawing.dtl。(www.daowen.com)

（2）format_setup_file的值设置为C:\Creo3.0_system_file\format.dtl。

（3）pro_format_dir的值设置为C:\Creo3.0_system_file\GB_format。

（4）template_designasm的值设置为C:\Creo3.0_system_file\temeplate\asm_start.asm。

（5）template_drawing的值设置为C:\Creo3.0_system_file\temeplate\draw.drw。

（6）template_sheetmetalpart的值设置为C:\Creo3.0_system_file\temeplate\sheetstart.prt。

（7）template_solidpart的值设置为C:\Creo3.0_system_file\temeplate\start.prt。

Step6.把设置加到工作环境中。在图1.5.1所示的“配置编辑器”设置界面中单击按钮。

Step7.退出Creo，再次启动Creo，系统新的配置即可生效。
