1.引脚功能

MCS-51系列单片机为40引脚芯片，如图7-2所示。按其引脚功能可分为三部分：

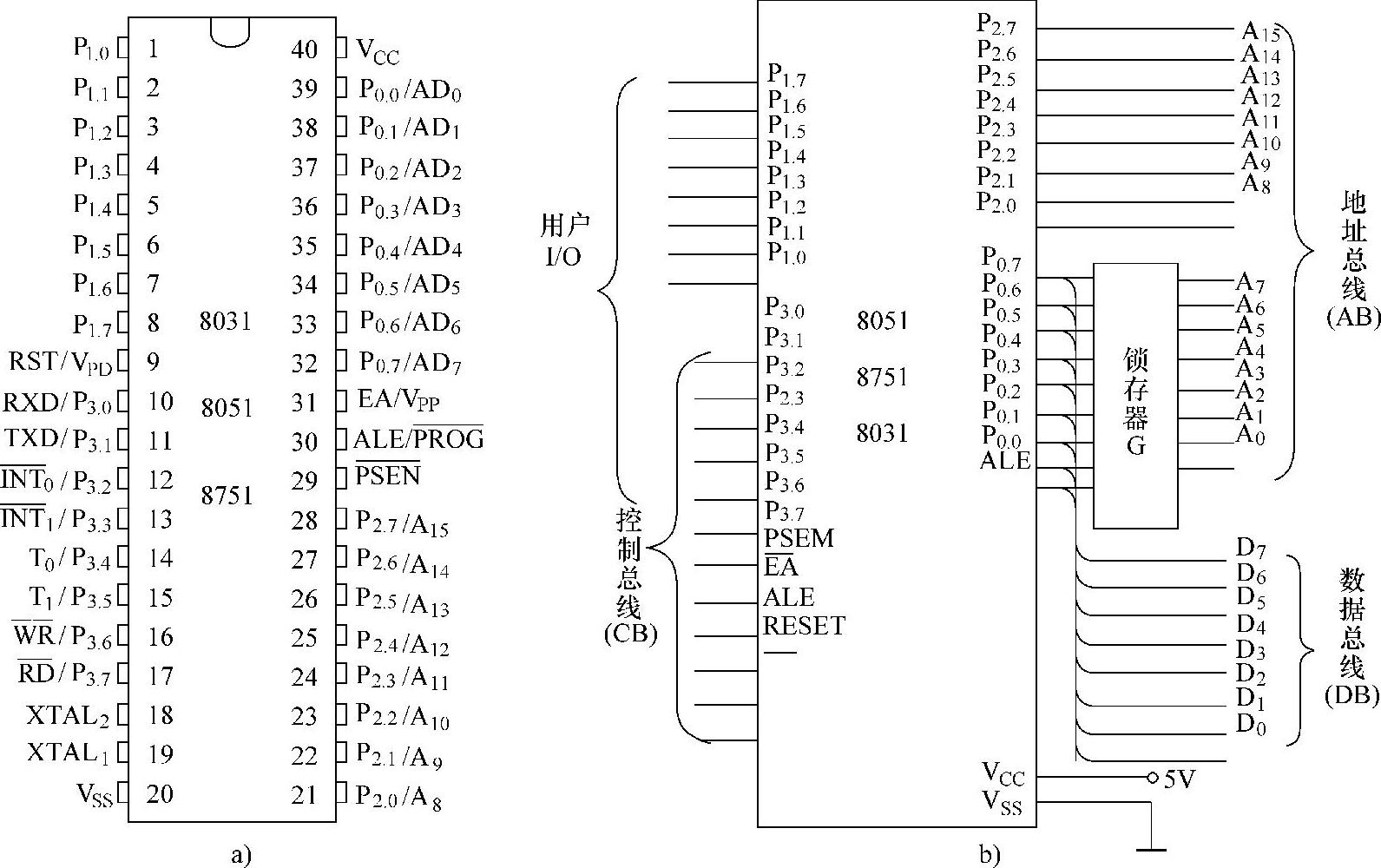

图7-2 MCS-51系列单片机引脚及总线结构

a）引脚图 b）总线结构

（1）电源及时钟引脚V_CC、V_SS、XTAL₁、XTAL₂

V_CC——电源端，为5V。

V_SS——接地端。

XTAL₁——接外部晶体的一个引脚，在片内，它是振荡电路反向放大器的输入端。在采用外部时钟时，该引脚必须接地。

XTAL₂——接外部晶体的另一个引脚，在片内，它是振荡电路反向放大器的输出端，振荡电路的频率就是晶体固有频率。若需采用外部时钟电路时，该引脚输入外部时钟脉冲。

(2)控制或与其他复用引脚、、、

——外部程序存储器的读选通信号。在访问外部程序存储器时，此端定时输出负脉冲作为读外部程序存储器的选通信号。

——地址锁存允许信号。当访问外部存储器时，ALE的输出用于锁存地址的低8位。对于EPROM型单片机，在EPROM编程期间，此引脚用于输入编程脉冲（PROG）。

——外部程序存储器地址允许输入端/固化编程电压输入端。当EA/V_PP=1时，访问内部程序存储器，但在PC（程序计数器）值超过0FFFH（对8051/8751/80C51）或1FFFH（对8052）时，将自动转向执行外部程序存储器内的程序；当时，则只访问外部程序存储器。

——复位信号输入端/备用电源输入端。

（3）输入/输出口P₀、P₁、P₂、P₃(www.daowen.com)

P₀口（P_0.0～P_0.7）是三态双向口，通常称为数据总线口。因为只有该口能直接用于对外部存储器的读/写操作。P₀口还用于输出外部存储器的低8位地址。由于是分时输出，故应在外部加锁存器将此地址数据锁存，地址锁存信号用ALE。

P₁口（P_1.0～P_1.7）是专门供用户使用的输入/输出口，是准双向口。

P₂口（P_2.0～P_2.7）是供系统扩展时作高8位地址线用。例如，使用8051/8751单片机不扩展外部存储器时，P₂口也可以作为用户输入/输出口线使用。P₂口也是准双向口。

P₃口（P_3.0～P_3.7）是双功能口，该口的每一位均可独立地定义为第一输入/输出口功能和第二输入/输出口功能。作为第一功能使用，P₃口的结构操作与P₁口相同。表7-2中表示了P₃口的第二功能。

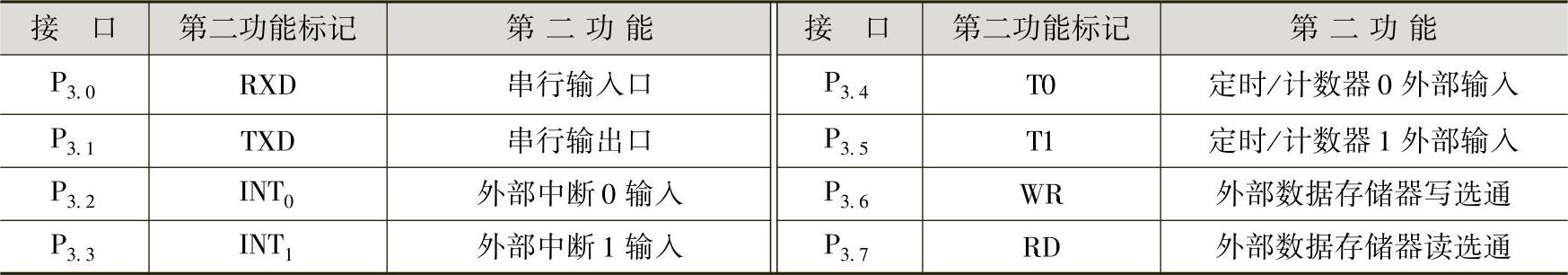

表7-2 P₃口的第二功能

输入/输出口的应用特性为：

1）I/O口线都不能用做用户I/O口线。除8051/8751外，真正可完全为用户使用的I/O口线只有P₁口，以及作为多功能使用的P₃口。

2）I/O的驱动能力：P₀口可驱动8个TTL门电路；P₁、P₂、P₃只能驱动4个TTL门。

3）P₃口是双重功能口。

2.三总线结构

MCS-51系列单片机的引脚除了电源、复位、时钟接入、用户I/O口、部分P₃口外，其余引脚都是为实现系统扩展而设置的。这些引脚构成了三总线结构，即：

（1）地址总线（AB） 地址总线宽度为16位，其外部存储器直接地址范围为64K字节。16位地址总线由P₀口经地址锁存器提供低8位地址（A₀～A₇）；P₂口直接提供高8位地址（A₈～A₁₅）。

（2）数据总线（DB） 数据总线宽度为8位，由P₀提供。

（3）控制总线（CB） 由部分P₃口的第二功能状态和4根独立控制线RESET、EA、ALE、PSEN组成。
