1.热释电效应
若使某些强电介质物质的表面温度发生变化,在这些物质表面上就会产生电荷的变化,这种现象称为热释电效应,它是热电效应的一种。
在钍酸钡一类的晶体上,上、下表面设置电极,在上表面加以黑色膜,若有红外线间歇地照射,其表面稳度升高ΔT,其晶体内部的原子排列将产生变化,引起自发极化电荷ΔP,设元件的电容为C,则元件两极的电压为ΔP/C。需注意的是,热释电效应产生的表面电荷不是永存的,只要一出现,很快便会被空气中的各分子所结合。因此,用热释电效应制成红外传感器,往往在它的元件前面加机械式的周期遮光装置,以使此电荷周期地出现。
2.热释电效应红外线光敏元件的材料
热释电型红外线光敏元件的材料较多,其中以压电陶瓷和陶瓷氧化物最多。钽酸锂(LiTaO3)、硫酸三甘肽(LATGS)及钛锆酸铅(PZT)制成的热释电型红外传感器目前应用较广。近年来开发的具有热释性能的高分子薄膜聚偏二氟乙烯(PVF2),已用于红外成像器件、火灾报警传感器等。
3.热释电红外传感器的构成及特性
(1)结构 热释电红外传感器的结构如图5-53所示。传感器由敏感元件、场效应晶体管、高阻电阻、滤光片等组成,并向壳内充入保护气封装起来。
(2)敏感元件 敏感元件用红外线热释电材料PZT(或其他材料)制成很小的薄片,再在薄片两面镀上电极,构成两个反向串联的有极性的小电容。这样,当入射的能量顺序地射到两个元件时,由于是两个元件反相串联,故其输出是单元件的两倍;两个元件反相串联,对于同时输入的能量会相互抵消。由于双元件红外敏感元件具有上面的特性,可以防止因太阳光等红外线所引起的误差或误动作;由于周围环境温度的变化影响整个敏感元件温度变化,两个元件产生的热释电信号互相抵消,起到补偿作用。(www.daowen.com)

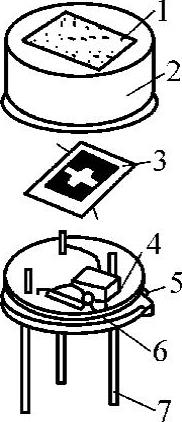

图5-53 热释传感器结构
1—敏感元件 2—罩壳 3—滤光片 4—场效应晶体管 5—底板 6—高阻电阻 7—引脚
(3)场效应晶体管及高阻值电阻Rg 热释电红外传感器的输出阻抗很高,可达1013Ω,同时其输出电压信号又极微弱,因此,需要进行阻抗变换和信号放大才能应用。热释电红外传感器电路如图5-54所示。场效应晶体管用来构成源极跟随器。高阻值电阻Rg的作用是释放栅极电荷,使场效应晶体管安全工作。

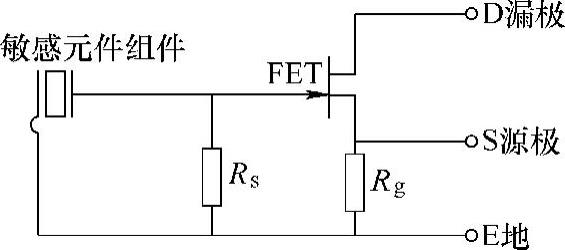

图5-54 热释传感器电路
(4)滤光片(FT) 一般热释电红外传感器在0.2~20μm光谱范围内的灵敏度是相当平坦的。由于不同检测需要,要求光谱响应范围向狭窄方向发展,因此采用不同材料的滤光片作为窗口,使其具有不同用途。如用于人体探测和防盗报警的热释电红外传感器,为了使其对人体最敏感,要求滤光片能有效地选取人体的红外辐射。根据维恩位移定律,对于人体温(约36°),其辐射的最长波长为λm=(2898/309)μm=9.4μm,也就是说,人体辐射在9.4μm处最强,红外滤波片选7.5~14μm波段为宜。
