电阻应变转矩传感器原理及应用

材料力学得知,一根圆轴在转矩Mn作用下,表面切应力

τ=MnWn (5-64)

式中 Wn——圆轴抗扭断面模量。对于实心轴,Wnd3/16;对于空心轴,Wn=π(D03-ad03/16;

d——实心轴直径,d=d0/D0

D0——空心轴外径;

d0——空心轴内径。

在弹性范围内,切应变

γ=τ/G=Mn/GWn (5-65)

式中 G——剪切弹性模量

在测量转矩时,应变片可直接贴在传动轴上,但需要注意应变片的贴片位置与方向问题。(www.daowen.com)

切应变是角应变。应变片不能直接测得切应变。但是当在轴的某一点上沿轴线成45°和135°的方向贴片,可以通过这两个方向上测得的应变值算得切应变值为

γ=ε45-ε135 (5-66)

式中 ε45——沿轴线45°贴片测得的应变值;

ε135——沿轴线135°贴片测得的应变值。

当这两个应变片分别接在电桥相邻的两个桥臂中,从电桥的加减特性可知,应变仪的读数就是切应变值,再根据标定曲线就可换算得转矩值。

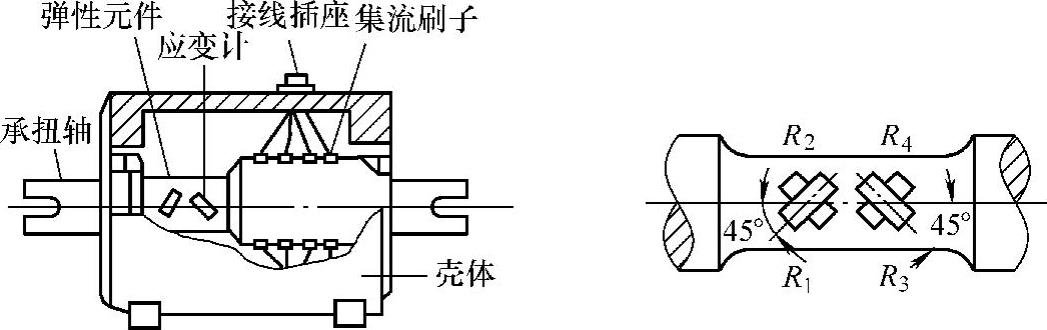

图5-47所示为电阻应变转矩传感器。它的弹性元件是一个与被测转矩轴相连的转轴,转轴上贴有与轴线成45°的应变计,应变计两两相互垂直,并接成全桥工作的电桥。


图5-47 电阻应变转矩传感器

由于检测对象是旋转着的轴,因此应变计的电阻变化信号要通过集流装置引出才能进行测量,转矩传感器已将集流装置安装在内部,所以只需将传感器直联就能测量转轴的转矩,使用非常方便。
