压力传感器主要用于测量固体、气体和流体等的压力。同样，传感器所用弹性元件有膜式、筒式、组合式等多种形式。

1.膜式压力传感器

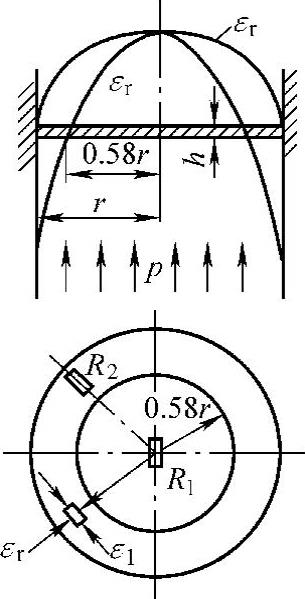

它的弹性元件为四周固定的等截面圆形薄板，又称平膜板或膜片。其一表面承受被测分布压力，另一侧面贴有应变计。应变计接成桥路输出，如图5-45所示。

应变计在膜片上的粘贴位置根据膜片受压后的应变分布状况来确定，通常将应变计分别贴于膜片的中心（切向）和边缘（径向）。因为这两处应变最大符号相反，接成全桥线路后传感器输出最大。应变计可采用专制的圆形应变花。

图5-45 膜式压力传感器

膜片上粘贴应变计处的径向应变ε_r和切向应变ε_t与被测力p之间的关系为

式中 x——应变计中心与膜片中心的距离；

h——膜片厚度；

r——膜片半径；

E——膜片材料的弹性模量；

μ——膜片材料的泊松比。

为保证膜式压力传感器的线性度小于3%，在一定压力作用下，要求

(www.daowen.com)

2.筒式压力传感器

它的弹性元件为薄壁圆筒，筒的底部较厚。这种弹性元件的特点是，圆筒受到被测压力后外表面各处的应变是相同的。因此应变计的粘贴位置对所测应变不影响。如图5-46所示，工作应变计R₁、R₃沿圆周方向贴在筒壁，温度补偿应变计R₂、R₄贴在筒底外壁上，并接成全桥线路，这种传感器适用于测量较大压力。

对于薄壁圆筒（壁厚与臂的中面曲率半径之比<1/20），筒壁上工作应变计处的切向应变ε_t与被压力p的关系，可用下式求得

图5-46 筒式压力传感器

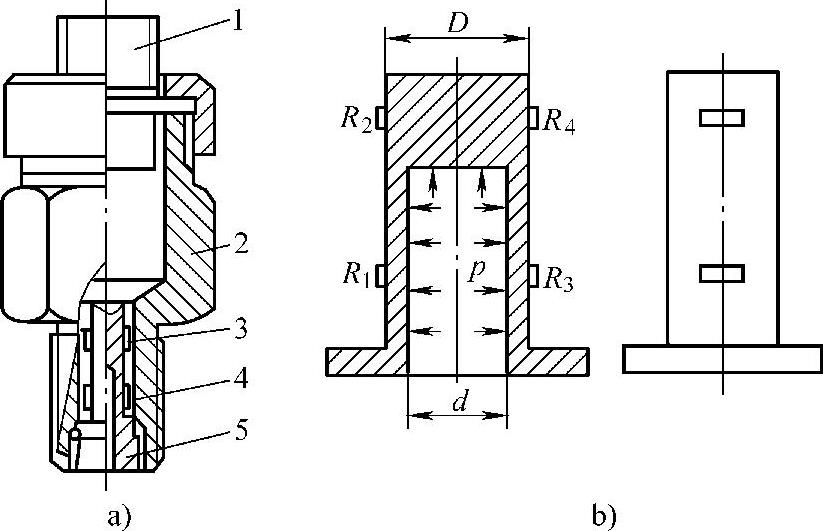

a）结构示意图 b）筒式弹性元件

1—插座 2—基体 3—补偿应变片 4—工作应变片 5—应变筒

对于厚壁圆筒（壁厚与中面曲率半径之比>1/20），则有

式中 p——压力；

D、d——分别为圆筒内外直径；

E——圆筒材料的弹性模量；

μ——圆筒材料的泊松比。
