1.选择液压泵

由表4-11可知，工作进给阶段液压缸工作压力最大，如果取进口油路总的压力损失∑Δp₁=0.5MPa，则液压泵最大工作压力

p_p≥p₁+∑Δp₁=（3.31+0.5）MPa=3.81MPa

因此，液压泵的额定压力可以取为（3.81+3.81×25%）MPa=4.76MPa。

将表4-11中的流量值按单杆液压缸差动快进计算，可求出快速及工进阶段的供油流量。

快进、快退时泵的流量为

q_p≥k₁q₁=1.1×18L/min=19.8L/min

工进时泵的流量为

q_p≥k₁q₁=1.1×0.96L/min=1.06L/min

考虑到节流调速系统中溢流阀的性能特点，尚需加上溢流阀稳定工作的最小溢流量，一般取为3L/min，所以小流量泵的流量为

q_p=（1.06+3）L/min=4.06L/min

查产品样本，选用小泵排量V₁=6mL/r，大泵排量V₂=16mL/r的YB_l型双联叶片泵，其额定转速n=960r/min，容积效率η_pV=0.95，则小流量泵的流量为

q_p1=V₁nη_pV=6×10^-3×960×0.95L/min=5.47L/min

大流量泵的流量为

q_p2=（19.8-5.47）L/min=14.33L/min

则大流量泵的额定流量为

q_pn2=V2nη_pV=16×10^-3×960×0.95L/min=14.59L/min(www.daowen.com)

由于

q_p1+q_p2=20.06L/min>19.8L/min

可以满足要求，故本系统选用一台YB₁-16/6型双联叶片泵。

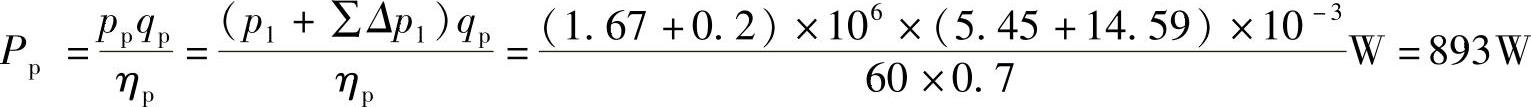

由表4-11可见，快退阶段的功率最大，故按快退阶段估算电动机的功率。若取快退时进油路的压力损失∑Δp₁=0.2MPa，液压泵的总效率η_p=0.7，则电动机的功率为

查电动机产品样本，选用Y90L-6型异步电动机，P=1.1kW，n=960r/min。

2.选择液压阀

根据所拟订的液压系统原理图，计算分析通过各液压阀油液的最高压力和最大流量，选择各液压阀的型号规格，列于表4-12中。

表4-12 液压元件的型号规格

3.选择辅助元件

油管内径一般可参照所选元件油口尺寸确定，也可按管路允许流速进行计算，本系统油管选用ϕ18×1.6无缝钢管。

油箱容量按前面所述确定，即

V=（5～7min）q_pn=（5～7min）×20L/min=100～140L

其他辅助元件型号规格按相关产品样本选取，也列于表4-12中。
