设计液压传动系统前必须对整个机器的工作过程和工作特性充分了解，其中包括有哪些运动，这些运动的自动化程度以及各运动对动力、速度、互锁等方面的要求等，然后，把液压传动同机械、电气传动相比较，选择确定最合适的传动方式。

在确定选用液压传动方式后，便可进行设计工作。它的任务是根据整机的用途、特点和要求，明确整机对液压系统设计的要求；进行工况分析以确定液压系统主要参数；拟订出合理的液压系统原理图；计算和选择液压元件的规格；验算液压系统的性能；绘制工作图，编制技术文件。

1.液压传动系统设计的步骤

液压传动系统设计的步骤，随设计的实际情况、设计者的经验而各有差异，但其基本内容是一致的，其设计流程如图4-46所示。

以上设计步骤的过程，有时需要穿插进行，交叉展开。对某些比较复杂的液压系统，需经过多次反复比较，才能最后确定。对于绘制工作图、编制技术文件这一条，属于结构设计，进行时须先查明液压元件的结构和配置形式，仔细查阅有关产品样本、设计手册和资料，本章不作详细介绍。

2.液压传动系统的设计要求

在开始设计液压传动系统时，首先要对机械设备主机的工作情况进行详细的分析，明确主机对液压传动系统提出的要求，具体包括：(www.daowen.com)

1）主机的用途、主要结构、总体布局；主机对液压系统执行元件在位置布置和空间尺寸上的限制。

2）主机的工作循环、液压执行元件的运动方式（移动、转动或摆动）、行程和速度范围、负载条件、运动平稳性和精度、工作循环和动作周期、同步或互锁要求以及工作可靠性等。

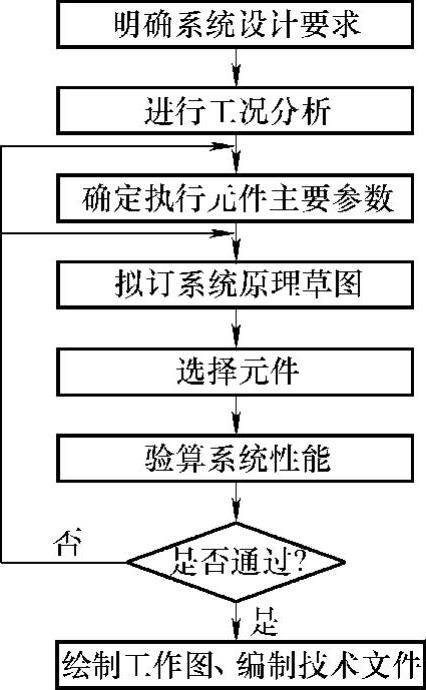

图4-46 液压系统设计的一般流程

3）液压系统的工作环境要求，例如：环境温度、湿度、外界情况以及安装空间等。

4）其他方面的要求。例如：液压装置的重量、外观造型、外观尺寸及经济性等。
