电动机的调速,就是用人为的方法改变电动机的机械特性,使在同一负载下获得不同的转速,以满足生产过程的需要。例如,起重机在提放重物时,为了安全需要,应随时调整转速。异步电动机的调速方法可从下式出发,即


由式(4-10)可见,改变电动机的转速有三种方案:改变电动机的极对数p、改变电动机的电源频率f1和改变转差率s。其中,改变转差率s的调速方法只适用绕线式异步电动机。

1.改变电源频率调速

改变电源频率可使异步电动机得到平滑无级调速。电源频率变化大时,调速范围大。由于我国电网频率固定为50Hz,变频调速需要一组频率可变的电源。

近年来,因为利用晶闸管电力电子器件实现交流变频技术取得了进展,用晶闸管变频装置进行交流变频兼调压的调速方法得到了推广,故在起重机械水泵风机等设备中都有成套的调速装置;变频调速是交流电动机的发展方向,其调速性能已经可以达到直流电动机的性能,是一种高效、节能的调速方式。三相异步电动机变频调速的定子电压方程

U1E1=4.44f1W1K1ϕm (4-11)

式中 U1——定子相电压

E1——定子相电动势

W1——定子绕组匝数;

K1——定子绕组基波组系数;

ϕm——定子与转子间气隙磁通最大值。

在此方程中,W1K1电机结构常数。改变频率调速的基本问题是必须考虑充分利用电动机铁心的磁性能.尽可能使电动机在最大磁通条件下工作,同时又必须充分利用电动机绕组的发热容限,尽可能使其工作在额定电流下,从而获得额定转矩或最大转矩。在减小f调速时,由于铁心有饱和,不能同时增大ϕm,增大ϕm会导致励磁电流迅速增大,使产生转矩的有功电流相对减小严重时会损坏绕组。因此,降低f调速,只能保持ϕm恒定,要保持ϕm 不变,只能降低电压U1且保持978-7-111-46732-8-Chapter04-42.jpg数,这种压(电压)频(频率)比的控制方式,称为恒磁通方式控制,又称为压频比的比例控制。

如果用频率升高来进行调速(f工作>f额定),由于电动机的工作电压U1不能大于额定工作电压U0,只能保持电压恒定。

U1ϕmf1ϕm∝1/f1

此种控制方式称为弱磁变频调速。(www.daowen.com)

进一步分析得出如下结论:低于电动机额定频率(基频)的调速是恒转矩变频调速,U1/f1=常数;高于电动机额定频率的调速,U1=常数,为恒功率调速。

目前国内主要采用晶闸管和功率晶体管组成的静止变频器。将工频交流电压整流成直流电压,经过逆变器变换成可变频率的交流电压,这种变频器称为间接变频器或称交—直—交变频器。异步电动机变频调速性质如图4-18所示。

交—直—交变频器根据中间滤波环节的主要储能元件不同,又分成电压型(电容电压输出)和电流型(电感电流输出)两类。图4-19所示为交—直—交电压型变频器原理框图。

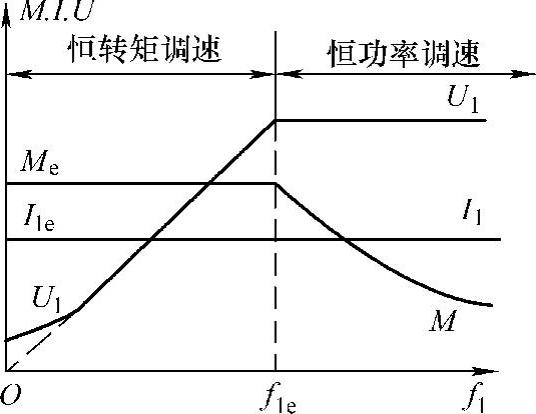

图4-18 异步电动机变频调速性质

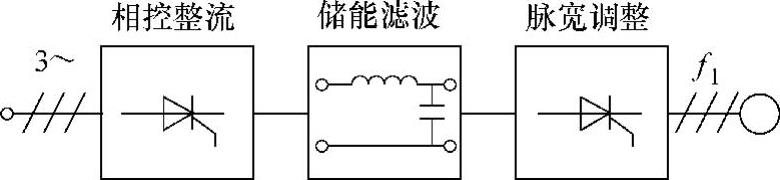

图4-19 交—直—交电压型变频器原理框图

2.改变磁极对数调速

改变异步电动机的定子绕组的连接方式,可以改变磁极对数,从而得到不同的转速。当三相定子绕组中每相由两个线圈串联而形成时,其合成磁场为两对磁极;当每相由两个绕组并联而形成时,其合成磁场为一对磁极。

这种调速方法仅限于笼型异步电动机使用,能得到双倍速或三倍速等,不能实现无级调速。由于它比较简单、经济,在金属切削机床上常被用来扩大齿轮箱的调速范围。

3.改变转差率调速

通常,这只适用于绕线转子异步电动机,是通过转子电路中串接调速电阻(和起动电阻一起接入)来实现的。此时,转子电流减小,定子电流、转矩、转速也随之减小,转差率s升高,所以称为变转差率调速。改变调速电阻的大小可以得到平滑调速,如图4-20a所示。从图4-20b可以看出,在负载转矩TL不变的情况下,加大调速电阻,可使机械特性越来越软,从而改变工作点并得到越来越低的转速。由于电阻耗能和不能使机械特性过软,调速电阻不能过大,故这种调速的范围比较小。由于这种调速方法简便易行,在大型起重设备中仍在使用。

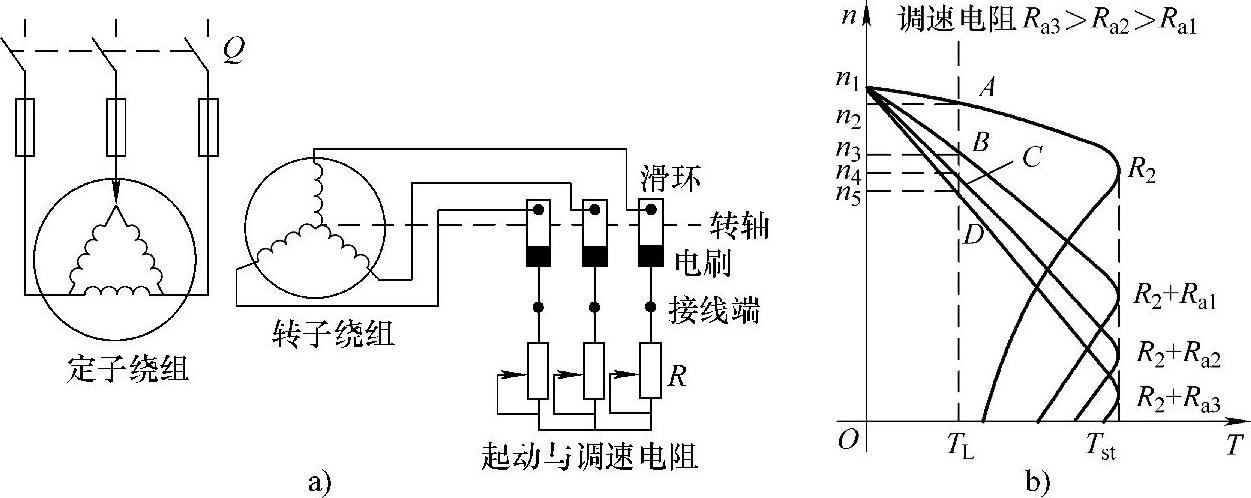

图4-20 绕线转子电动机的起动与调速电路及曲线图
