三相异步电动机主要由两个基本部分组成：固定不动的定子和可以转动的转子。图4-1所示为三相异步电动机的结构图。

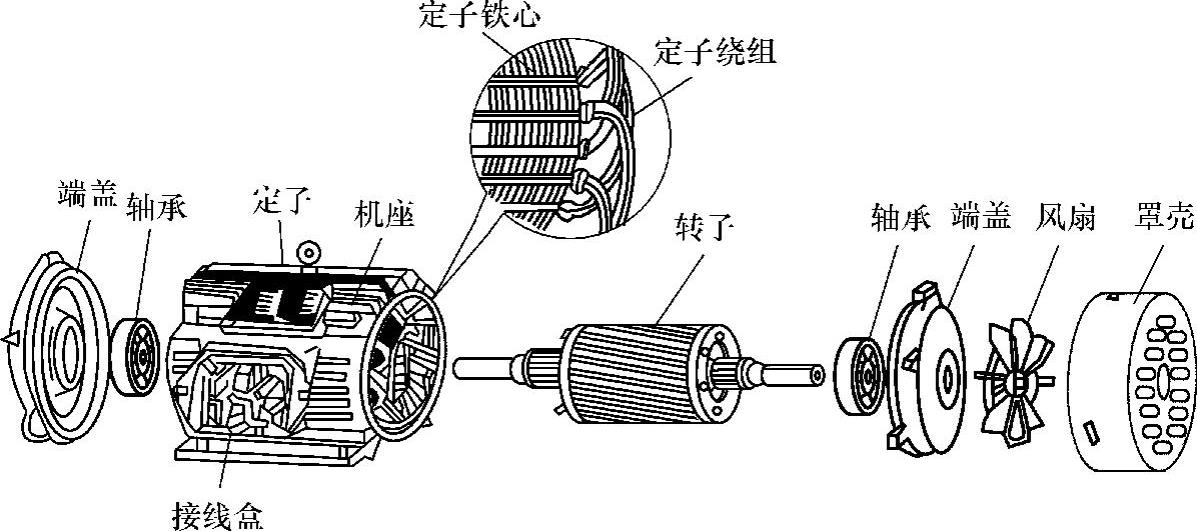

图4-1 三相异步电动机的结构图

1.定子

三相异步电动机的定子由机座、定子铁心、定子绕组和端盖等组成。机座是用铸铁或铸钢制成的。定子铁心由彼此绝缘的硅钢片叠成圆筒形，装在机座内，如图4-1所示。铁心内壁有许多均匀分布的槽，槽内嵌放在定子铁心中的定子绕组是定子的电路部分。它用带有绝缘层的导线（漆包线或纱包线）绕制而成，按一定的规律嵌入定子的下线槽内，并将其分成三组，使之对称地分布于铁心中构成三相绕组，通以三相交流电后能产生合成旋转磁场。根据供电电压，三相绕组可以接成星形（）或三角形（△）。当电网线电压为380V、定子绕组的各相电压为220V时，定子绕组必须接成星形，如图4-2a所示；当定子各相绕组的额定电压为380V时，定子绕组必须接成三角形，如图4-2b所示。

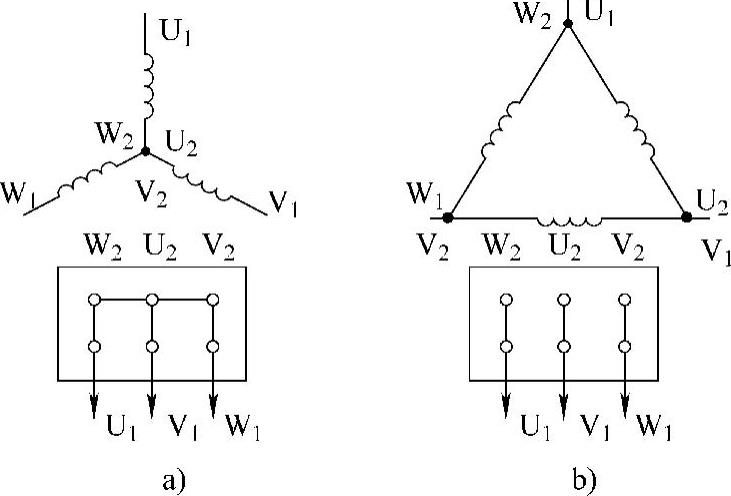

图4-2 三相异步电动机定子绕组接线

a）星形接法 b）三角形接法

2.转子

转子是异步电动机的旋转部分，主要由转子铁心、转子绕组、转轴和风扇等组成。转子铁心由彼此绝缘的硅钢片叠成圆筒形，固定在转轴上，铁心外表面有许多均匀分布的槽，槽内嵌放着转子绕组，如图4-1所示。按转子绕组构造的不同，三相异步电动机又分为笼型（曾称为鼠笼式）和绕线式两种。(www.daowen.com)

笼型转子绕组是由安放在转子槽内的裸导体和短路环连接而成的。如果把转子铁心去掉，裸导体的形状好像一个“鼠笼”，故称为笼型转子。额定功率在100kW以上的笼型异步电动机，转子铁心槽内嵌放的是铜条，铜条的两端各用一个铜环焊接起来，形成闭合回路，如图4-3所示。100kW以下的笼型异步电动机，转子绕组及作为冷却用的风扇常用铝一起铸成，如图4-4所示。

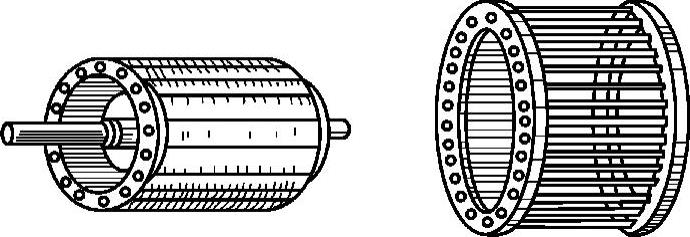

图4-3 笼型转子

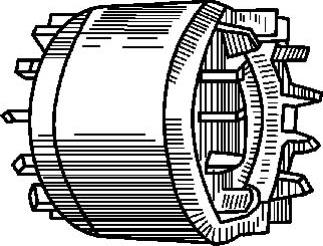

图4-4 铸铝笼型转子

绕线式电动机的转子绕组和定子绕组相似，在转子铁心线槽内嵌放对称的三相绕组，按星形连接，三相绕组的首端从转子轴中引出，固定在轴上三个相互绝缘的滑环上，然后经过电刷的滑动接触与外加变阻器相接。改变变阻器手柄的位置，可使绕线式三相绕组串联连入变阻器或使之短路，改善电动机的起动和调速性能，其结构如图4-5所示。绕线式异步电动机的转子结构较复杂，价格较贵，一般用于对起动和调速性能有较高要求的场所。

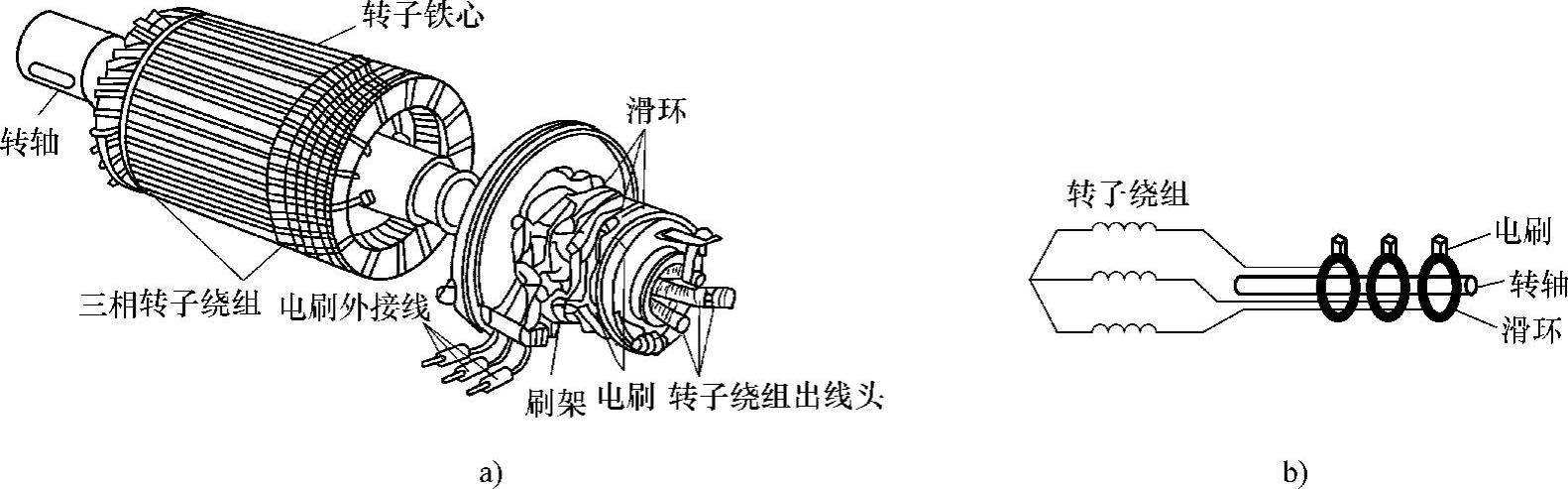

图4-5 绕线式电动机的转子

a）结构外形 b）原理示意图
