滑动螺旋传动的优化设计与选择

时间:2023-07-01 理论教育 版权反馈
【摘要】:滑动螺旋传动除以上的失效形式外,对于高速的长螺杆,应验算其临界转速,以防止产生横向振动;要求螺旋自锁时,应验算其自锁条件。耐磨性计算、确定螺纹中径d2 目前,耐磨性计算是指计算并限制螺纹副接触面的压强p,计算的目的在于确定螺纹中径d2。表3-21 滑动螺旋螺纹副的摩擦因数(续)

滑动螺旋传动的优化设计与选择

1.滑动螺旋传动结构和失效形式

如图3-27所示,滑动螺旋由螺杆、螺母以及支承等结构组成。螺纹牙形常用三角形、锯齿形、梯形和矩形。螺母有整体式、剖分式和组合式三种。

滑动螺旋的失效形式主要有:

(1)螺纹磨损 滑动螺旋工作时,主要承受转矩及轴向拉力(或压力),同时螺杆与螺母的旋合螺纹间有较大的相对滑动,因此螺纹磨损是其主要失效形式。

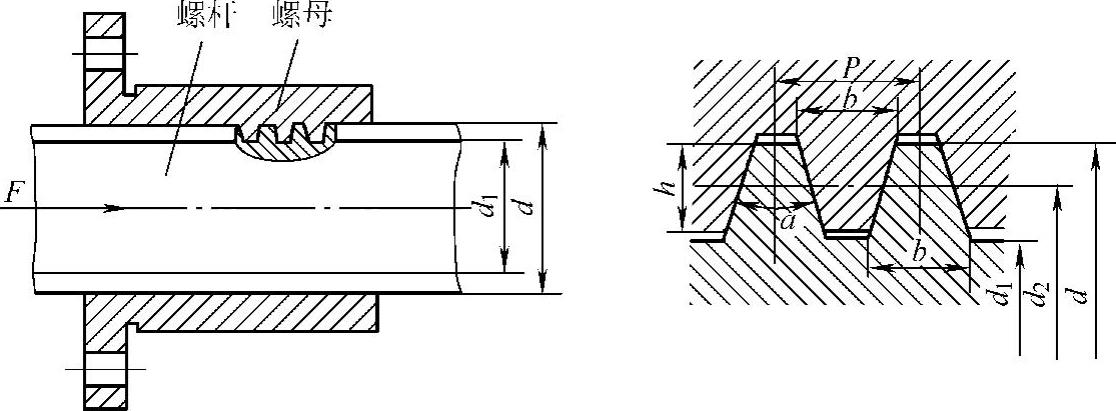

图3-27 滑动螺旋结构

(2)螺杆及螺母的螺纹牙的塑性变形或断裂 对于受力较大的传力螺旋,螺杆受拉、压力作用,会引起螺杆和螺母的螺纹牙塑性变形或断裂。

(3)螺杆失稳 长径比很大的螺杆,受压后会引起侧弯而失稳。

(4)螺距变化 螺纹受剪力弯矩过大时,螺距会发生变化从而引起传动精度的降低,因此传动螺杆直径应根据刚度条件确定。

滑动螺旋传动除以上的失效形式外,对于高速的长螺杆,应验算其临界转速,以防止产生横向振动;要求螺旋自锁时,应验算其自锁条件。

螺杆材料应具有高的强度和良好的加工性。不经热处理的螺杆,一般可选用45、50、Y40Mn等钢。重载、转速较高的螺杆,可选用T12、65Mn、40Cr、40WMn或20GrMnTi等钢,并进行热处理。精密传动的螺杆,可选用9Mn2V、CrWMn、38CrMoAl等材料。

螺母材料除应有一定的强度外,还应有较小的摩擦因数和较高的耐磨性。一般传动中可选用铸造青铜ZCuSn10P1、ZCuSn5Pb5Zn5。重载低速时可选用高强度铸造青铜ZCuAl10Fe3、ZCuAl10Fe3Mn2或铸造黄铜ZCuZn25Al6Fe3Mn3。低速轻载时也可选用耐磨铸铁。重载调整螺旋用螺母可选用ZCuAl10Fe3钢或球墨铸铁

2.滑动螺旋传动的设计计算

由于螺杆与螺母的旋合螺纹间存在着较大的相对滑动,因此,其主要失效形式是螺纹牙磨损,而且主要是螺母螺纹牙的磨损。

设计滑动螺旋时,通常先根据螺纹牙的耐磨性条件确定螺纹直径和螺母高度,然后根据要设计滑动螺旋的工作特点等,进行相关的校核计算。例如,对于传力螺旋,应校核螺杆危险截面处和螺母螺纹牙的强度;对要求自锁的螺旋应校核其自锁性;对于精密传动螺旋,应校核螺杆的刚度;对于受压螺杆,当其长径比较大时,应校核其稳定性;对于高速长螺杆,应校核其临界转速。要求自锁时,多采用单线螺纹;要求高效时,应采用多线螺纹。

(1)耐磨性计算、确定螺纹中径d2 目前,耐磨性计算是指计算并限制螺纹副接触面的压强p,计算的目的在于确定螺纹中径d2(mm)。参考图3-25,根据耐磨性条件,经推导可得


式中 F——轴向载荷(N);

[p]——许用压力(MPa),查表3-19;

ξ——螺纹牙形系数,梯形和矩形螺纹取ξ=0.8,30°锯齿形螺纹取ξ=0.65;

ψ——螺母高径比,ψ=H/d2,整体式螺母取ψ=1.2~2.5,剖分式螺母取ψ=2.5~3.5。

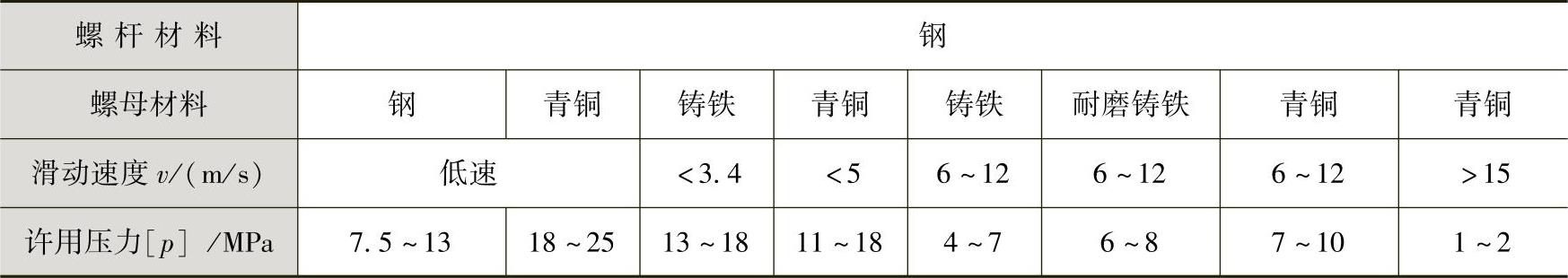

3-19 滑动螺旋副的许用压力


计算出d2,便可从标准中选取相应的螺纹公称直径d和螺距P,并可确定下列参数

1)螺母高度H(mm)

H=ψd2 (3-31)

2)螺旋副旋合圈数z


通常要求z≤10。

3)螺纹工作高度h(mm)。对梯形和矩形螺纹,h=0.5P;对30°锯齿形螺纹,h=0.75P

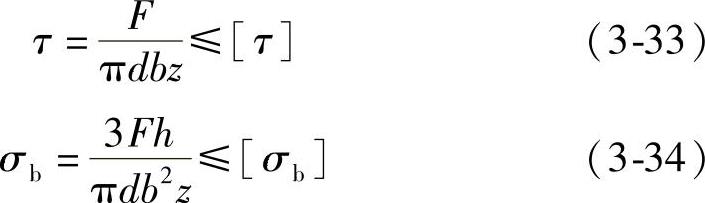

(2)螺母螺纹牙的强度校核 通常螺母材料的强度低于螺杆材料的强度,故螺纹牙的剪切和弯曲破坏多发生在螺母上。将展开后的一圈螺母螺纹牙看做一悬臂梁(图3-28),可推得螺纹牙的剪切和弯曲强度条件为


式中 b——螺母螺纹牙牙底宽度(mm),梯形螺纹b=0.65p,矩形螺纹b=0.5p,30°锯齿形螺纹b=0.74p

[τ]——螺母材料的许用切应力(MPa),查表3-20;

[σb]——螺母材料的许用弯曲应力(MPa),查表3-20;

d——螺纹大径(mm)。

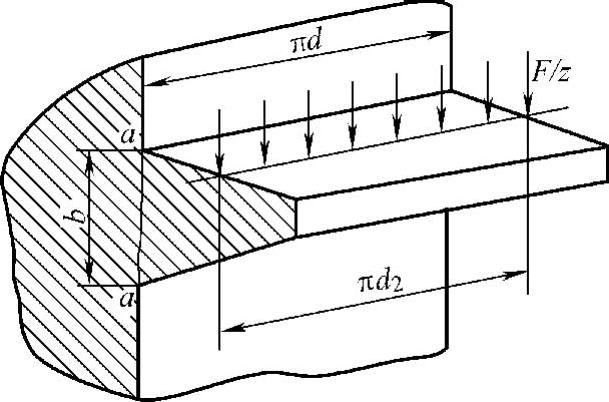

图3-28 螺母的螺纹牙受力图

当螺杆与螺母材料相同时,只校核螺杆螺纹牙强度。此时,用螺杆螺纹小径代替d计算。

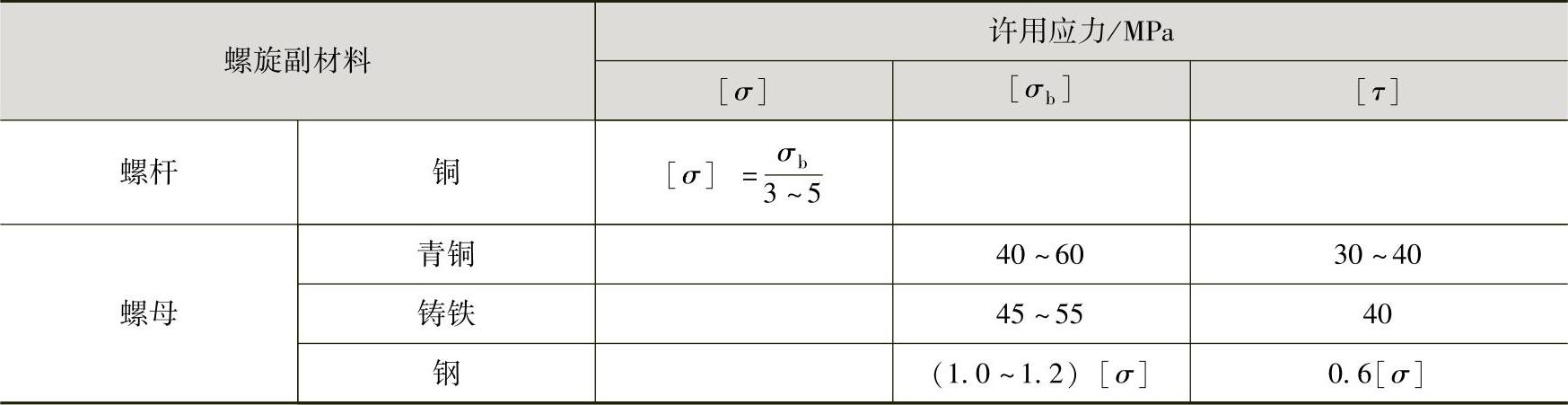

3-20 滑动螺旋副材料的许用应力

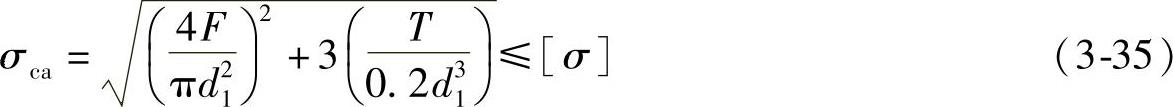

(3)螺杆强度校核 螺杆受轴向力(或拉力)F和扭矩T作用,根据第四强度理论,其强度条件为


式中 T——螺杆危险截面上的扭矩(N·mm);

[σ]——螺杆材料的许用应力(MPa),见表3-20。

(4)螺杆稳定性校核 螺杆的稳定性条件为


式中 Fc——螺杆的稳定临界载荷(N)。

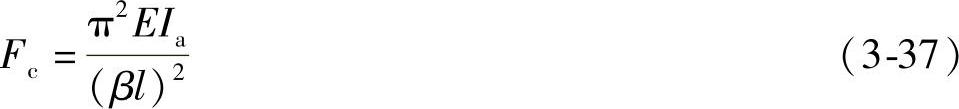

当(βl/i)>85~90时,取


式中 l——螺杆的最大工作长度(mm);

β——螺杆长度系数,与螺杆两端支承形式有关,取值范围为0.5~2.0;

E——螺杆材料的弹性模量(MPa);

Ia——螺杆危险截面的惯性矩(mm4),Iad41/64;

i——螺杆危险截面的惯性半径(mm),978-7-111-46732-8-Chapter03-93.jpg,其中A为螺杆危险截面的

面积(mm2),Ad21/4。

当(βl/i)<90、材料为未淬火钢时,取


当(βl/i)<80、材料为淬火钢时,取


当(βl/i)<40时,不必进行稳定性计算。

经计算若不满足稳定性条件,应增大d再计算。

(5)螺纹副的自锁条件计算 螺纹副的自锁条件为螺纹升角λ小于等于当量磨成角φv


式中 β——螺纹牙形半角,单位为(度);

fv——螺纹副的当量摩擦因数;

f——螺纹副的摩擦因子,见表3-21;

s——螺纹的导程(mm)。

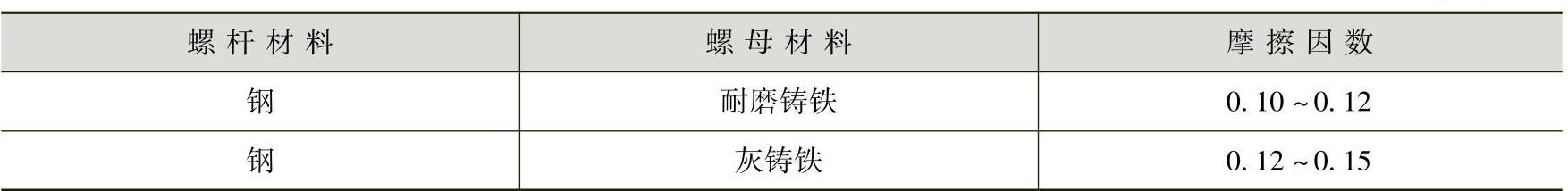

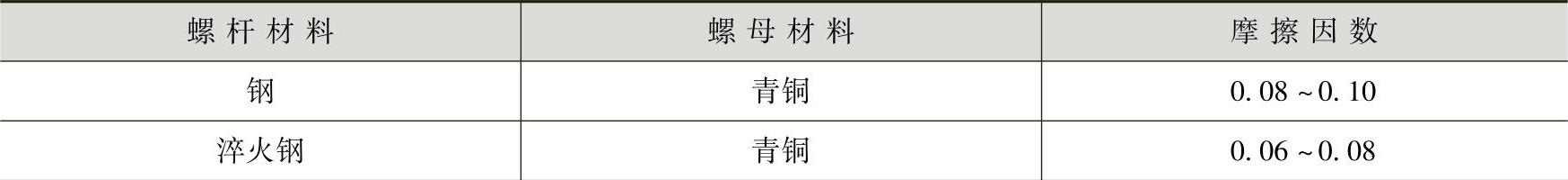

3-21 滑动螺旋螺纹副的摩擦因数


(续)
