1.传动类型及应用

带传动按功能可分为摩擦传动和啮合传动。摩擦传动包括平带传动、V带传动、多楔带传动等；啮合传动有同步齿形带传动。带传动的分类、特点与应用见表3-2。

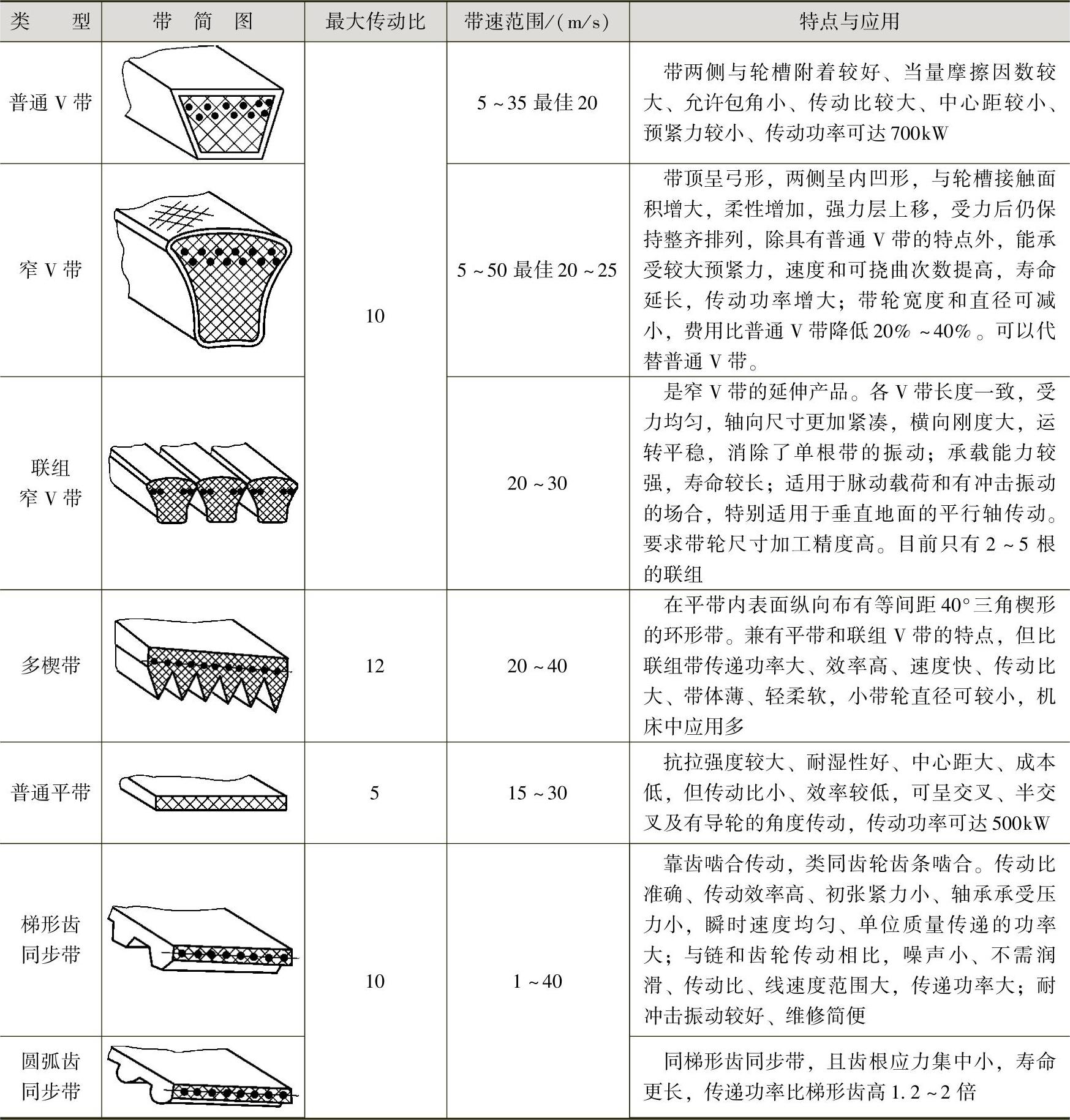

表3-2 带传动的分类、特点与应用

（1）平带传动 平带传动是最简单的带传动形式，平带传动具有结构简单、传递距离远、传动平稳等特点，广泛应用于压力机、轧机、机床、矿山机械、纺织机械、鼓风机、磁带录音机等传动中，但是平带传动需要预紧力。

（2）V带传动 V带传动也称三角带传动，通过楔形槽与V带之间的楔式作用来提高压紧力，因此在同样的预紧力条件下，V带传动能产生更大的摩擦力，且传动比较大，结构较紧凑。主要用于一般机械来传递中等功率及速度的场合。

（3）多楔带传动 多楔带兼有平带和V带的优点：柔性好，摩擦力大，能传递的功率大，并解决多根V带因制造精度原因、带的长短不一而使各带受力不均的问题。多楔带可传递较大功率，多用于要求传递大功率且需要结构紧凑的场合，尤其是要求V带根数多的场合。

（4）同步齿形带传动 与传统的带传动、链传动、齿轮传动相比较，同步齿形带的工作面上有齿，带轮的轮缘表面也制有相应的齿槽，依靠带与带轮之间的啮合来传递运动和动力，无滑动，能保证恒定的传动比，预紧力小。

2.带传动的形式及设计要求

常用的带传动形式有开口传动、交叉传动、半交叉传动、张紧轮传动及多从动轴传动等。带传动形式及主要性能见表3-3。

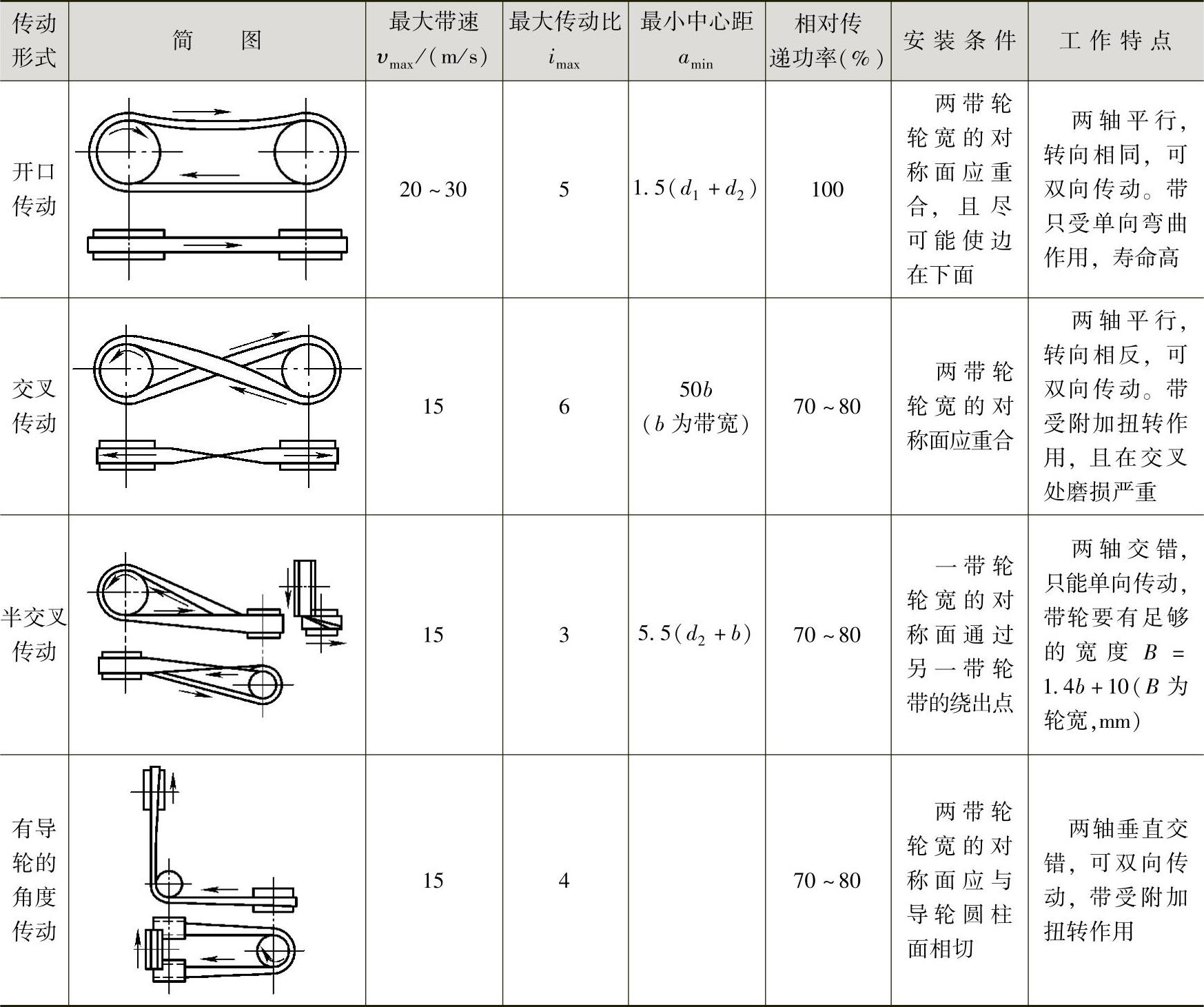

表3-3 带传动形式及主要性能

(www.daowen.com)

3.带传动设计的内容

带传动设计的主要内容包括以下几方面。

已知条件：原动机种类、工作机名称及其特性、原动机额定功率和转速、带传动的传动比、高速轴转速、传动空间限制或轴间距要求等。

设计应满足的条件如下：

1）运动学条件：传动比。

2）几何条件：带轮直径、带长、中心距应满足的几何要求等。

3）传动能力条件：在保证工作时不打滑的条件下，带传动有足够的传动能力和寿命。

4）限制条件：带速、中心距、小带轮包角应在合理范围内。

5）考虑带轮的支承、带传动的工作条件及经济性要求。

设计结果：带的种类、带型、带宽、带的根数、带长、带轮直径、带轮材料、带轮结构和尺寸、预紧力、作用在轴上的载荷、张紧方法等。
