功能是系统的属性，它表明了系统的效能以及实现能量、物料、信息转换和传递的方式。对于一些复杂的系统，其总功能包含着很多分功能，为便于分析和研究，常需要进行功能分解。如对某个具体的技术系统，总功能需分解到何种程度，取决于在那个层次上能找到相应的物理、化学、生物技术效应及其对应的结构来实现其功能要求。

对于复杂的技术系统往往要将其总功能分解为若干级分功能，有的甚至要分解到最后不能再分解的基本单位——功能元。同级分功能组合起来应能满足上一级分功能的要求，最后组合成的整体应能满足总功能的要求。这种功能的分解和组合称功能结构。

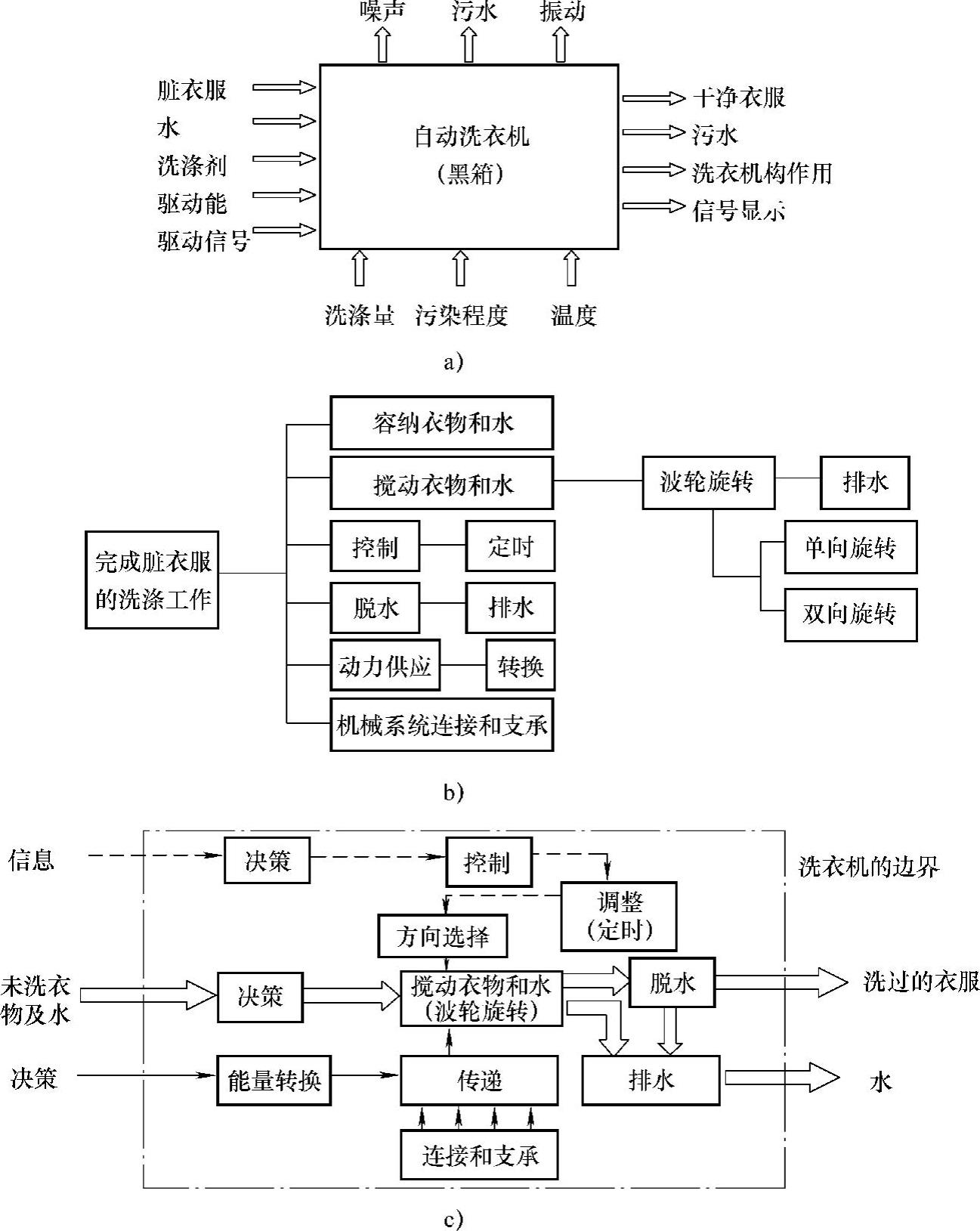

某洗衣机功能结构的确立如图2-4所示。洗衣机的总功能是洗涤衣物，包括容纳衣物和水、搅动衣物和水、控制和定时、脱水和排水、动力供应和转换，机械系统连接和支承等，这些是构建功能结构的雏形。然后，进一步考虑在实现各分功能时还需要满足哪些要求，如洗涤时间需要调节、洗涤方式需要调节、输入能量的大小需要调节、各测量值需要放大、超负荷安全保护等。洗衣机的黑箱示意图、功能及功能元的划分、功能结构图分别如图2-4a、b、c所示。

自动洗衣机由若干个子系统组成，如洗涤系统、甩干系统、传动系统、控制系统、支承系统等。如果将这些子系统的功能结构都详细地表示在一张图上，不仅绘图困难，而且也显得杂乱。因此，可将各子系统分别单独绘制其功能结构图。在绘制过程中，还应与功能相似的洗衣机的子系统进行比较，使复杂的问题得以简化。(www.daowen.com)

图2-4 某洗衣机功能结构的确立

a）洗衣机黑箱示意图 b）功能及功能元划分 c）结构功能图
