测定搅拌摩擦焊的温度分布很不容易，因为在采用热电偶测量焊接接头温度分布时，焊缝中金属的强塑性流动，使得热电偶端头易产生损坏，目前多是在焊缝区附近或热影响区进行测量。

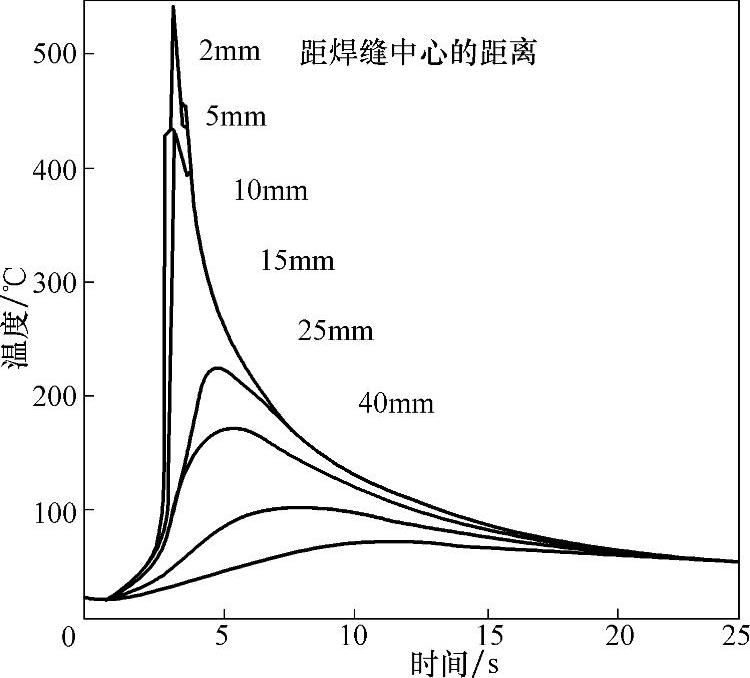

图8-15 6063-T6铝合金搅拌摩擦焊的热循环曲线（焊接速度：0.5mm/min 板厚：4mm搅拌头直径：15mm）

图8-15为Backland等学者在板厚为4mm的6063-T6铝合金、搅拌头直径为15mm的情况下测得的焊接接头的热循环曲线。从图中可以看到，离焊缝中心线2mm处的温度大于500℃。日本有人经过试验得到纯铝焊缝区的温度最高为450℃。由于铝的熔化温度为660℃，可以认为是在熔点以下的温度发生塑性流动。英国焊接研究所的试验结果表明焊缝区的最高温度为熔点的70%，纯铝最高温度不超过550℃。总之，纯铝搅拌摩擦焊时焊缝区的最高温度在500℃左右。热传导计算结果与以上的实测值基本一致。

搅拌指棒的温度是一个很重要的问题，至今还没有实测数据。因为搅拌指棒要在焊缝金属内旋转，测量十分困难。有人在被焊金属固定的情况下，将旋转的搅拌指棒压入到板厚为12.7mm的6061-T6铝中，测量距搅拌指棒端部0.2mm处的温度，并根据这个温度，用计算机仿真的方法仿真出搅拌指棒外围的温度。在搅拌指棒的直径为5mm、长为5.5mm的条件下，其仿真结果如图8-16所示。(www.daowen.com)

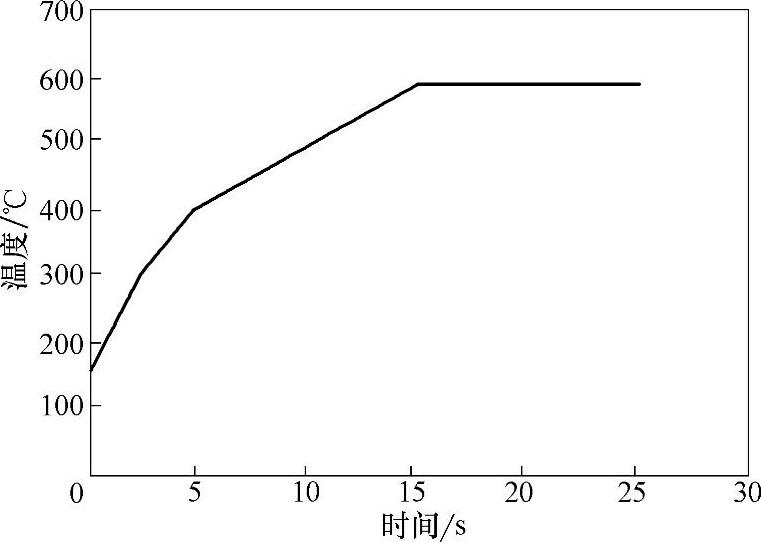

图8-16 搅拌指棒外围温度的仿真计算结果

根据搅拌指棒压入的速度可以推定，约24s搅拌指棒全部压入到被焊金属中。从图8-16可以看出，从15s到24s，搅拌指棒外围温度为一常数，约580℃，即达到6061合金固相线温度。在搅拌摩擦焊时搅拌指棒的温度不能高于以上温度，因为搅拌指棒的高温抗剪强度或高温疲劳强度就处于这个温度范围。也可以看到，搅拌指棒外围区的温度比上述的焊缝金属的温度高出几十摄氏度。
