窄间隙等离子弧-MIG复合焊的焊接原理如图5-30所示。等离子弧-MIG焊枪伸入窄间隙坡口内，焊接时等离子弧和MIG电弧都进行摆动。由于等离子弧的摆动，对窄间隙坡口侧壁进行了良好的加热；摆动的MIG电弧熔化焊丝和母材，与等离子弧作用于同一个熔池，可以完成单层单道焊，使焊接效率大幅度提高，焊缝无气孔、夹杂等缺陷。

与现有窄间隙埋弧焊、窄间隙熔化极气体保护焊相比，等离子弧-MIG电弧复合焊能够成功地进行窄间隙焊接，最重要的突破是该技术具有高效坡口侧壁加热技术。窄间隙等离子弧-MIG电弧复合焊在等离子弧-MIG复合焊的基础上，在等离子弧焊枪内增加了交变磁场。等离子弧在沿焊接方向移动的同时，以一个稳定频率左右偏摆，如图5-30b所示。等离子弧摆动的作用是在焊接方向形成熔池的同时，加热窄间隙坡口的两个侧壁，以保证坡口侧壁的熔合。MIG焊丝熔化金属与坡口侧壁可在良好的冶金环境下熔合，形成质量优良的焊缝。在摆动等离子弧的作用下，MIG焊的熔敷速度和熔敷量都大于常规的摆动MIG窄间隙焊接工艺。

该方法的主要优点是，焊缝均匀一致性好，焊缝质量和焊接速度优于其他窄间隙焊接技术；窄间隙等离子弧-MIG电弧复合焊接技术不仅具有接近窄间隙钨极氩弧焊的质量，而且具有比窄间隙MIG焊（NG-GMAW）更高的焊接效率，焊接速度可提高1倍以上。与窄间隙埋弧焊相比，能量消耗大幅度降低、没有清渣工序，操作更为简单、质量更为可靠。

窄间隙等离子弧-MIG复合焊焊接电源的参数为等离子弧电流500A，MIG电流750A；窄间隙等离子弧-MIG复合焊的焊枪为一体化等离子弧-MIG焊枪，枪体要求水冷，绝缘性要好。

窄间隙等离子弧-MIG复合焊适于50～300mm厚度钢板的窄间隙焊接，采用I形坡口，坡口间隙一般为20mm。(www.daowen.com)

窄间隙等离子弧-MIG复合焊技术，可用于焊接易氧化的有色金属及其合金、不锈钢、高温合金、钛及钛合金以及难熔的活性金属，如钼、铌、锆等，尤其在超高强度钢超厚板（厚度300mm）焊接方面，例如，在高强度钢管道焊接领域（如X100管线钢）和高强度钢工程机械制造领域，窄间隙等离子弧-MIG复合焊可以达到埋弧焊（SAW）、MIG/MAG无法完成的焊缝质量，焊接效率远远高于TIG焊工艺。在高强度钢汽车薄板（厚度0.7mm）焊接领域，窄间隙等离子弧-MIG复合焊比激光和激光电弧复合、CMT等现有工艺更稳定；接头具有良好的韧性，焊缝金属中的氢含量很低。

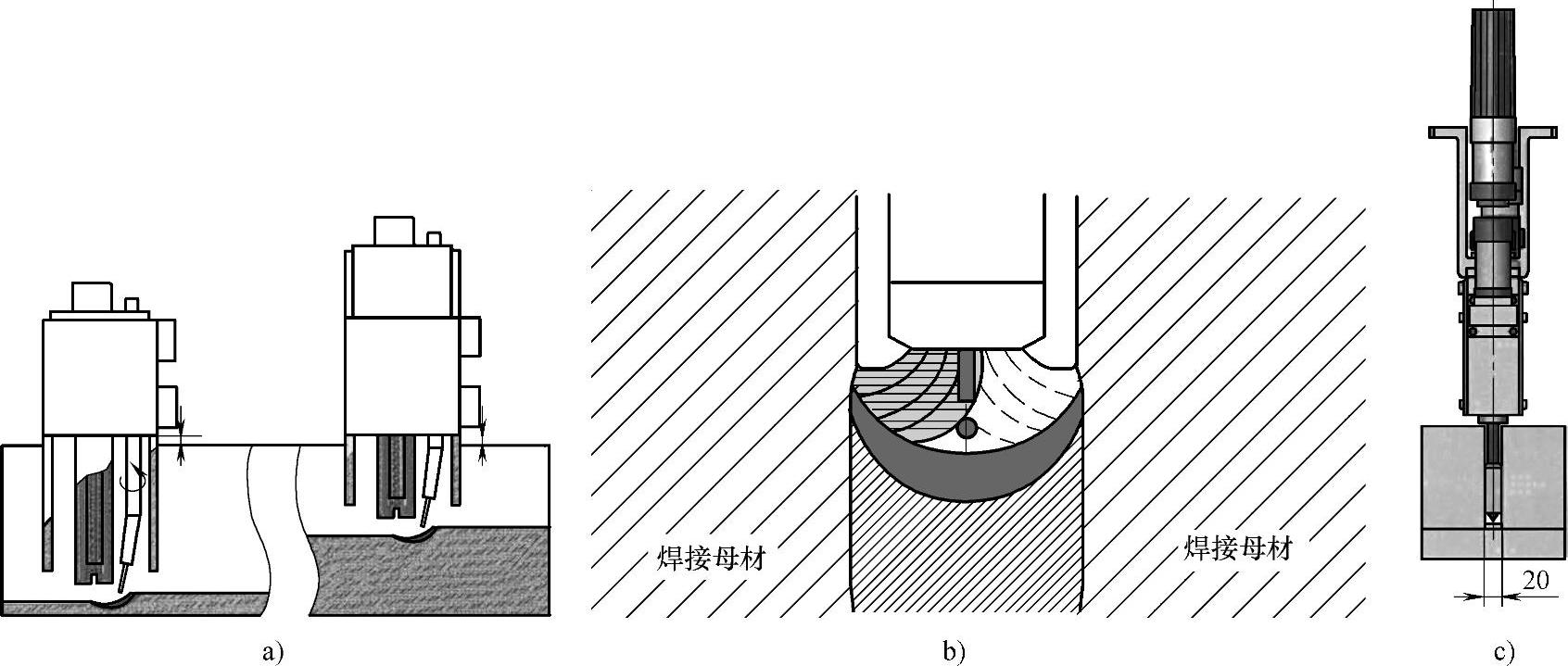

图5-30 窄间隙等离子弧-MIG复合焊的焊接原理

a）一体化窄间隙等离子弧-MIG复合焊的焊接过程 b）摆动的等离子弧对坡口侧壁加热 c）一体化等离子弧-MIG焊枪在窄间隙坡口内
