等离子弧-MIG复合焊能成功稳定地进行焊接，关键在于成功地设计制造出复合焊枪，以下介绍TBI公司的Plasma-MIG复合焊枪和以色列激光复合焊接技术公司（PLT公司）推出的Super-MIG复合焊枪。

1.等离子弧-MIG（Plasma-MIG）复合同轴焊枪

由于等离子弧焊和熔化极气体保护电弧焊这两种焊接方法的交互作用，等离子弧-MIG焊在生产中越来越具有吸引力。以往由于焊接工艺被焊枪性能所限，难以满足焊接构件的高精度尺寸要求。TBI公司推出的等离子弧Plasma-MIG复合同轴焊枪，为实现这一精确焊接提供了可能。它包括一个等离子弧同轴钨极和送进填充焊丝的同轴导电嘴。等离子弧-MIG复合焊枪如图5-17所示。

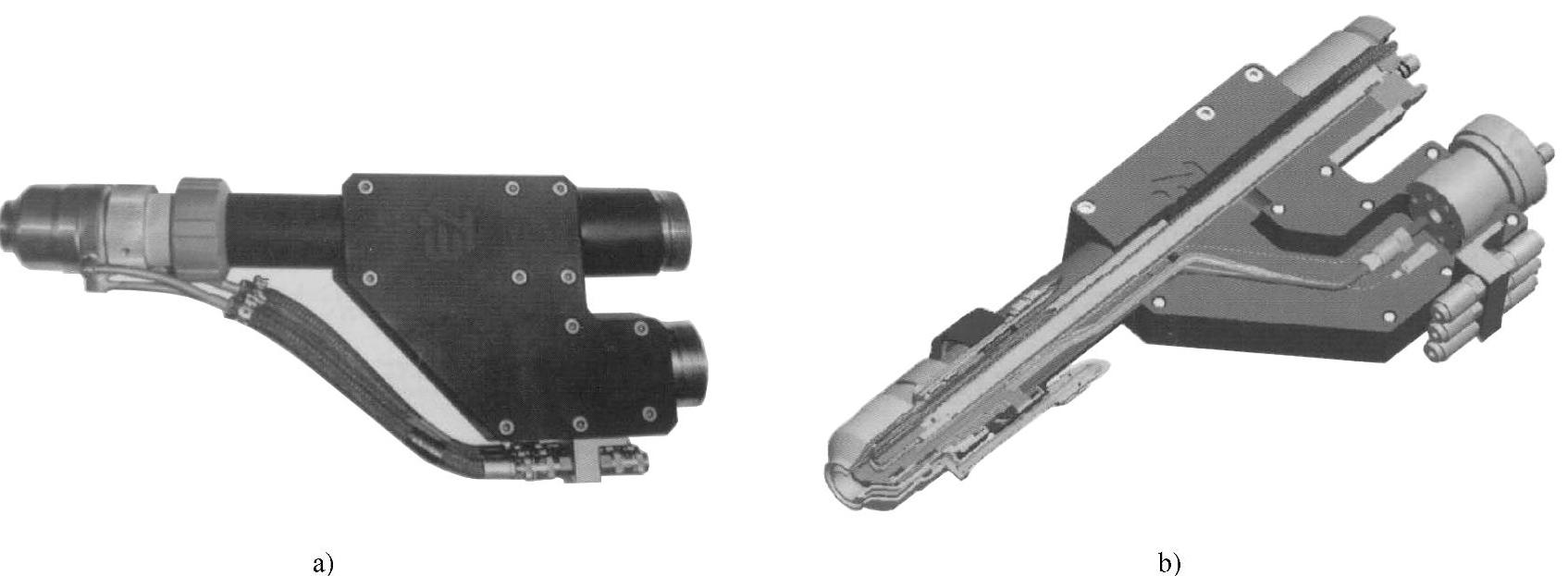

图5-17 等离子弧-MIG（Plasma-MIG）复合焊枪的结构

a）复合焊枪的外部结构 b）复合焊枪的内部结构

2.等离子弧-MIG（Super-MIG）复合旁轴焊枪及焊机系统

等离子弧-MIG（Super-MIG）复合焊枪将MIG焊和等离子弧焊结合在一把焊枪内，系统兼容现有的MIG焊接系统。这种新的焊接技术，适合于自动化（机器人）焊接，可以改善常规MIG、MAG、等离子弧焊等焊接工艺，并且可用于连续搭接焊、熔透焊等，适合合金钢、铝合金、铜和铜合金、钛金属等多种金属材料的焊接，成本大大低于激光焊接和激光_- MIG复合焊接。(www.daowen.com)

等离子弧-MIG一体式焊枪分为标准型、中型和大型三种焊枪。标准型焊枪适用于等离子弧焊接电流200A、MIG焊接电流300A；中型焊枪适用于等离子弧焊接电流200A、MIG焊接电流400A，如图5-18所示；大型焊枪适用于等离子弧焊接电流400A、MIG焊接电流750A，如图5-19所示。

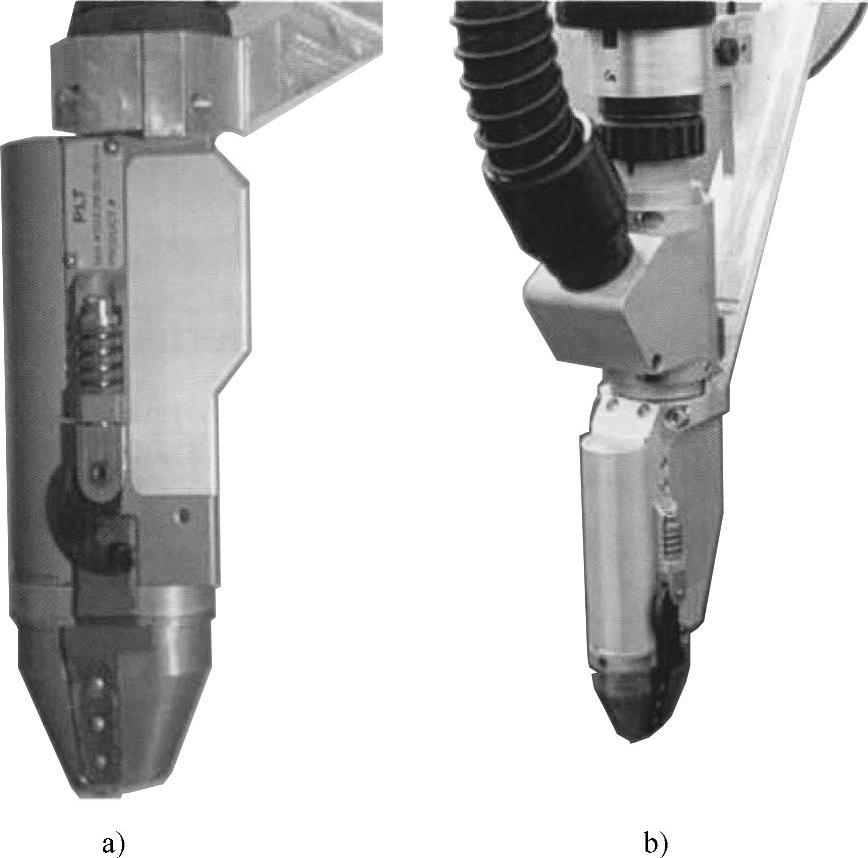

图5-18 中型焊枪

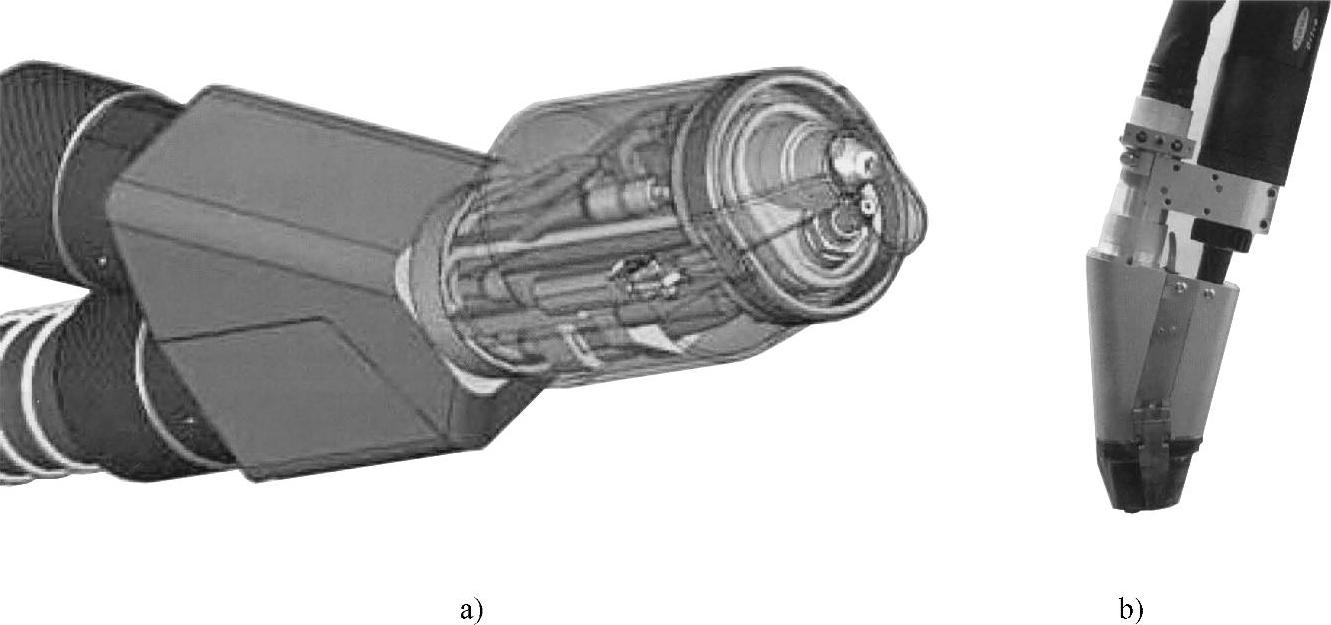

图5-19 大型焊枪

焊枪由等离子弧焊和MIG焊接组件构成，结构紧凑，喷嘴规格齐全，易于更换，便于维护，水冷，电绝缘，具有起弧、稳弧和快速断弧装置。适用焊丝规格为1.0～1.6mm。
