等离子弧-MIG焊是20世纪70年代出现的一种复合电弧焊接方法。等离子弧-MIG焊接工艺由于焊丝和MIG电弧均被电离气体包围，电弧燃烧稳定，保护效果好，等离子体的阴极清理作用清除了氧化膜，并且将熔滴和熔池的前沿与空气隔离，有助于获得优质焊缝。在等离子弧和MIG电弧共同作用下，可以加速焊丝的熔化，提高熔敷效率，是一种高效的焊接方法。

等离子弧-MIG焊近几年来研究和应用的主要是同体式焊枪，同体式焊枪有两种形式，分别为同体式和旁轴式。图5-15所示的同体式焊枪又分为偏置钨极式和喷嘴电极式，喷嘴电极式焊枪又称为同轴式等离子弧-MIG焊焊枪；相对于偏置钨极式焊枪具有结构简单、体积小等优点，而且喷嘴采用水冷结构可以承载更大的等离子电流。旁轴式等离子弧-MIG焊焊枪的工作原理如图5-16所示。

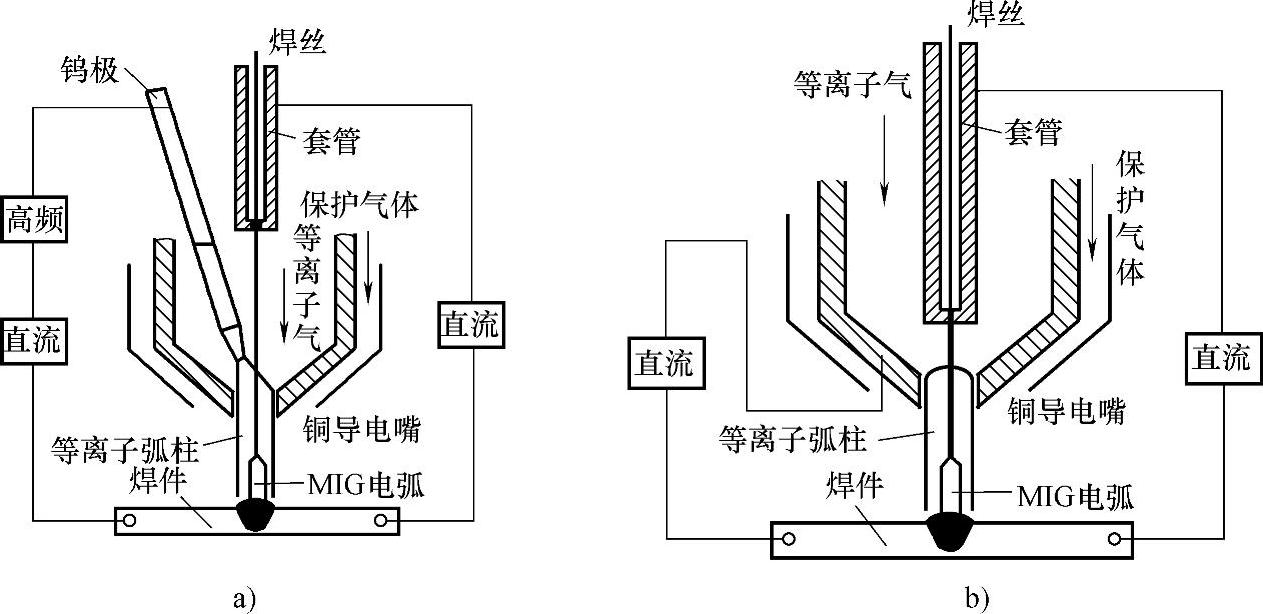

图5-15 同体式等离子弧-MIG焊原理(www.daowen.com)

a）偏置钨极式等离子弧-MIG焊 b）喷嘴电极式等离子弧-MIG焊

等离子弧-MIG焊按电源的接法，又分为两个电源分别为等离子弧和MIG弧供电的方法和单电源等离子弧-MIG焊。

等离子弧-MIG焊一般采用两个电源分别为等离子弧和MIG弧供电的方法。一台陡降特性的焊接电源为环状等离子弧供电；另一台平特性电源为MIG弧供电，两弧一起熔化焊丝和焊件，通过焊丝的电流决定熔滴过渡的特点。哈尔滨焊接研究所提出了一种新的焊接方法，即单电源等离子弧-MIG焊，它采用1台陡降特性的电源同时为等离子弧和MIG弧供电，两电弧可以同时稳定燃烧，进行焊接。单电源等离子弧-MIG焊与双电源相比具有设备简单、操作容易等特点。等离子弧-MIG焊在选用不同的焊接参数时，既可以进行深熔焊接、薄板高速焊接、又可以进行堆焊。
