磁场控制高效MAG焊工艺是在传统MAG焊工艺的基础上，采用外加磁场控制器件，控制焊接过程中的熔滴过渡行为和焊接电弧形态，以实现在通常的保护气体保护下，在大电流焊接时获得稳定的旋转喷射过渡形式，使不稳定旋转喷射过渡得到有效的控制。磁场控制高效MAG焊设备简单，成本低，不需要采用特殊的三元或四元混合气体，具有较好的应用前景。对于直径为1.2mm的实心焊丝，普通MAG焊极限电流280A左右，送丝速度约18m/min，焊丝熔化速率9kg/h；而磁控大电流MAG焊，最大焊接电流可达700A，送丝速度高达50m/min，焊丝熔化速率26kg/h，比普通MAG焊约高3倍。焊接过程稳定，熔滴过渡呈可控的锥状旋转喷射过渡，焊缝成形良好。

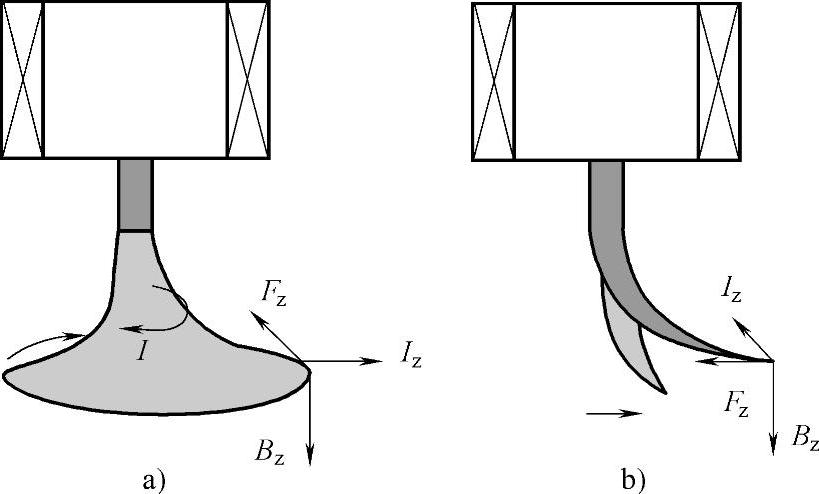

图3-8 纵向磁场作用下大电流MAG焊的基本原理

纵向磁场控制焊接电弧的基本原理如图3-8所示。由于带电粒子的扩散运动和熔滴的旋转喷射过渡将产生径向电流I_r，I_r在纵向磁场作用下将发生绕焊丝轴的旋转运动。同时产生圆周方向的电流分量I_z，I_z在纵向磁场B_z作用下，产生向心力F_z，F_z作用在焊丝端头的液柱上将使其向中心收缩，即形成稳定的圆锥形喷射过渡。(www.daowen.com)

总之，在磁控高效MAG焊时，由于焊丝熔化液柱导电流体的旋转而引起电流偏转，偏转电流线与外加磁场相互作用，从而产生稳定的旋转喷射过渡。

利用单线圈产生的纵向磁场是静止的，只有在焊接电弧出现不稳定的旋转喷射过渡时，磁场才能拘束电弧，同时，空心线圈产生的纵向磁场接近电弧区时磁力线会发散，势必大大削弱磁控效果。为了减小外加磁场对焊接熔池的影响，同时更有效地控制焊接电弧，宜采用高速旋转磁场，控制焊接电弧的旋转。
