（1）绕组（线圈）的连接

绕组嵌好后，要进行端部接线，使之成为一个完整的三相绕组。

1）极相组的连接：极相组内线圈的连接（也叫做小连），必须保证线圈中的电流方向相同，所以这些线圈应采用“正串”接法，即头接尾、尾接头。

2）相绕组的连接：属于一相各极相组的连接（也叫做大连），其方法有两种。

①显极连接法：在三相定子绕组中，每个极相组之间互差120°电角度，如任意确定一个极相组为A相中的第1个极相组，这个极相组与相邻的第2个极相组是互差120°电角度，与相邻的第3个极相组是互差240°电角度，而与第四个极相组是互差360°电角度，即等于0°，由此看出，第1个极与第4个极相组在相位关系上是相同的，因此，1～4、4～7、7～10……是一相绕组。

把极相组按照1～4的连接关系，彼此连接起来，并使相邻的两个极相组里通过方向相反的电流。其接法采用头接头，尾接尾的方法（反串）。这种产生反极性磁极的连接叫做三相绕组的显极连接法，如图4-28所示。

②隐极连接法：把极相组之间相互连接起来，并使它们所产生的磁性全是同性磁极的连接，叫做三相绕组的隐极连接法。

极相组之间按1～4的连接关系，连接方法头接尾，尾接头（正串），如图4-29所示。

（2）绕组圆形接线图

在电动机修理工作时，为了清楚地看出各极相组之间的连接方式，常采用一种简化的圆形接线图。画圆形接线图时，不管每极每相有几个槽，或一个极相组内有几个线圈，每个极相组都用一个带箭头的圆弧短线（或小矩形）来表示，箭头表示电流的方向。

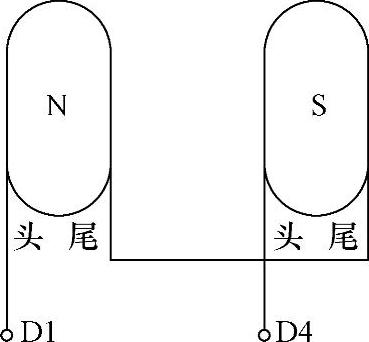

图4-28 绕组的显极连接法

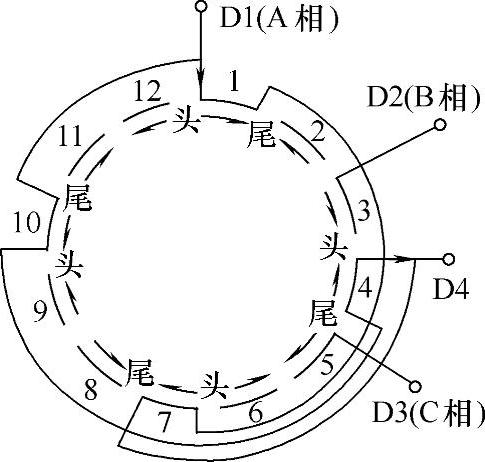

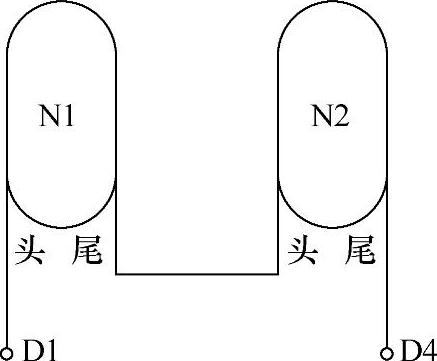

图4-29 绕组的隐极连接法

1）圆弧线段数量的确定：圆弧线段的数量就是一台电动机极相组数（显极接法）。如三相4极电动机的圆弧线段数为相数乘极数，即3×4=12；三相6极为3×6=18。其线段数量等于相乘积数。

2）依次给线段编号，三相4极电动机，线段数为12个，以相序为A、C、B、A……的次序排号即1为A相、2为C相、3为B相、4为A相、5为C相……（A、B、C相号可不标在图上）。这样1、4、7、10为A相，2、5、8、11为C相，3、6、9、12为B相。

3）三相绕组的始端相隔120°电角度。如果以极相组1的始端为A相的始端D1，则极相组3的始端为B相的始端D2，极相组5的始端为C相的始端D3。

4）按“反串”的方法把A相4个极相组连接起来，如图4-30所示。然后按此规律把B相、C相连接起来，即成为一个完整的三相绕组。

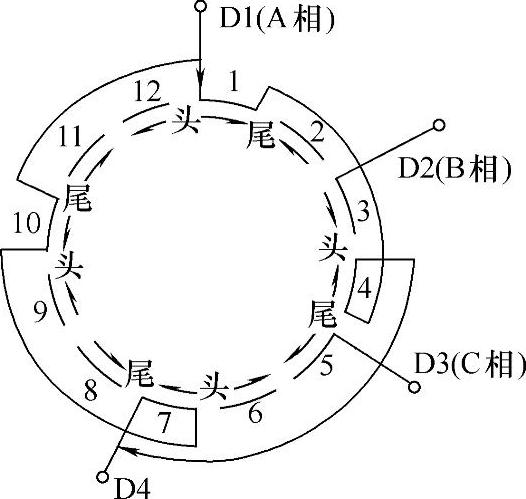

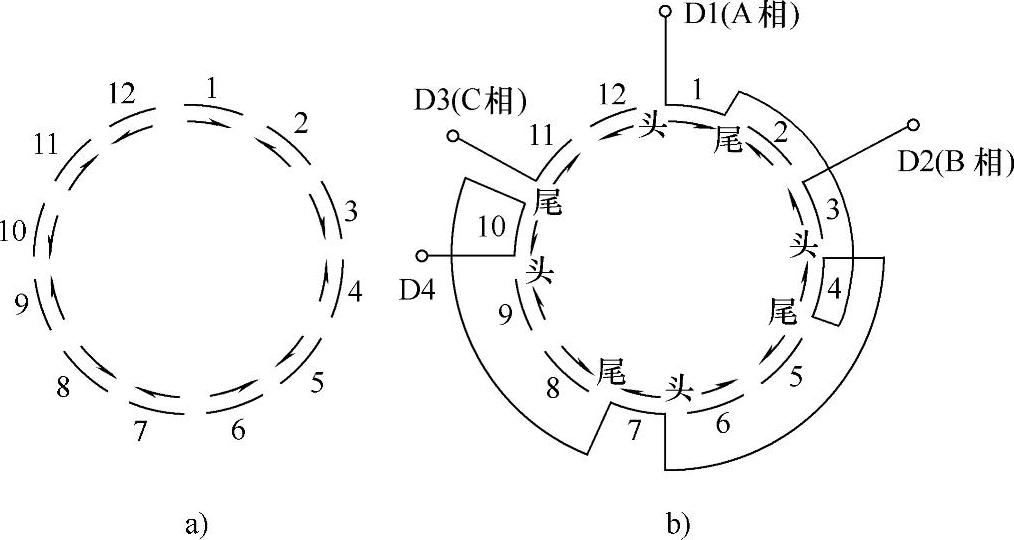

图4-30 三相4极圆接线图A相的画法

（3）并联支路的连接

极相组间并联的条件是绕组感应电动势的大小及相位都要相同，并联支路中绕组数相等。并联支路的接法常用的有两种。

1）短跳接法：以36槽4极电动机A相为例，说明两路并联（a=2）的接法。采用短跳法时，由相邻的同相极相组串联成为同一支路，如图4-31所示。把A相中1～4串联成一路，7～8串联成另一路，然后两路并联。

2）长跳接法：由非相邻的极相组串联成同一路。如图4-32所示，A相中把极相组1～7串联成一路，4～10串联成另一路，按这种接法时，极相组处于同极性下，所以先按“头接尾”的原则串联，再两路并联。

图4-31 三相4极电动机A相绕组两路并联短跳接法

图4-32 三相4极电动机A级绕组两路并联长跳接法

在一般多路情况下，最好采用短跳接法，既接线短，又省料，但是，要改变极数或并联支路数时，为了避免引起支路内电动势不等，就得采用长跳接法。

绕组圆接线图实例如图4-33～图4-49所示。

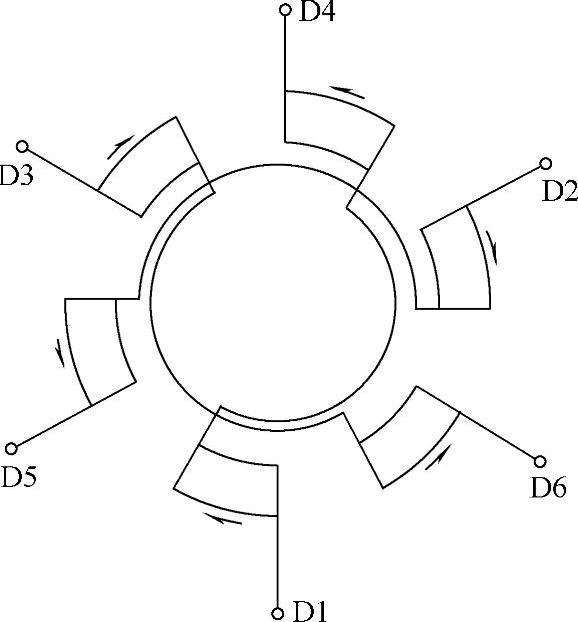

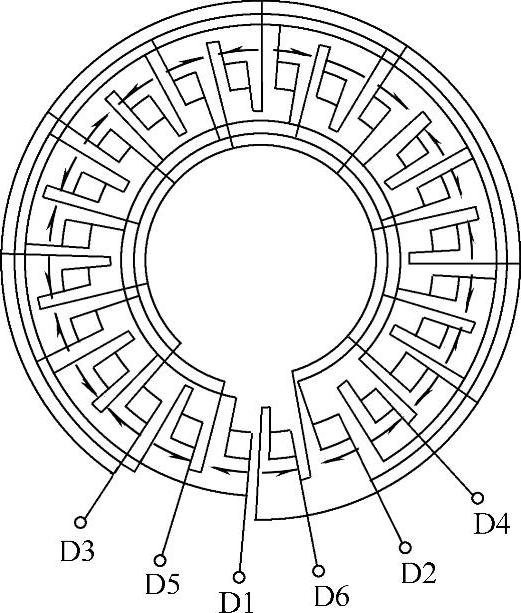

图4-33 三相二极一路接线图

(www.daowen.com)

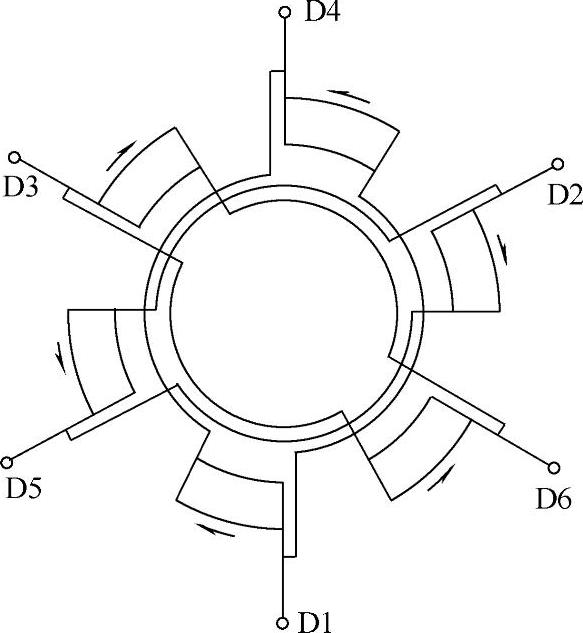

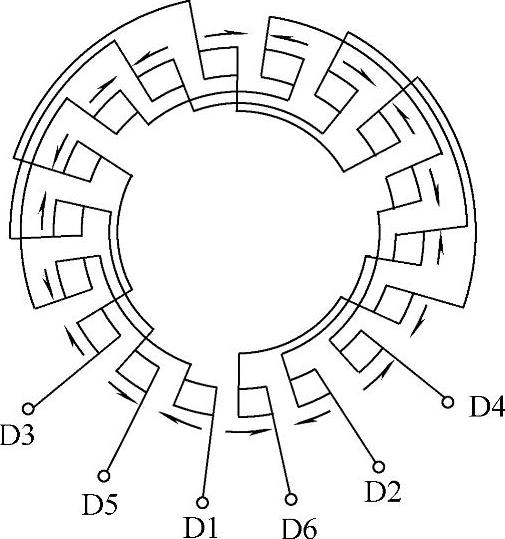

图4-34 三相二极二路接线图

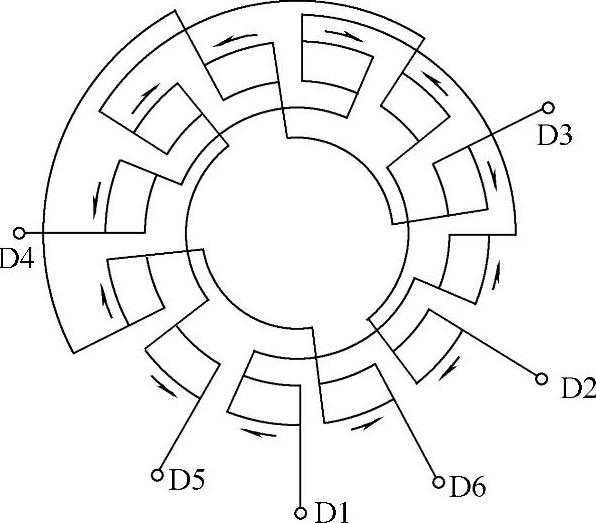

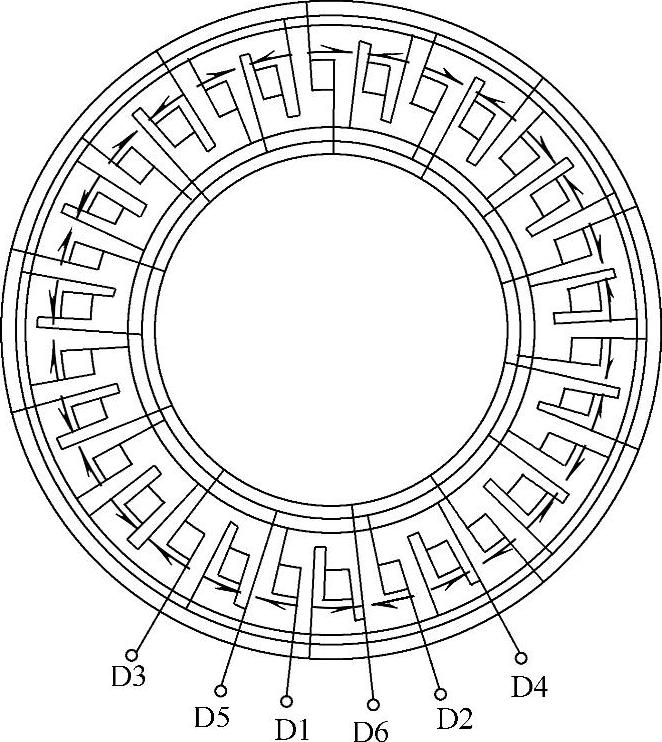

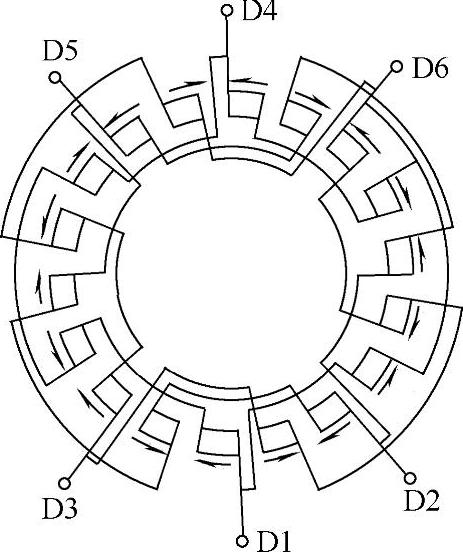

图4-35 三相四极一路接线图

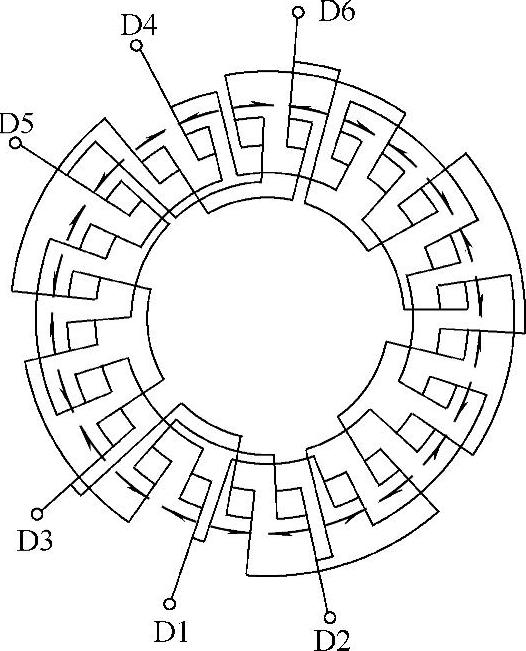

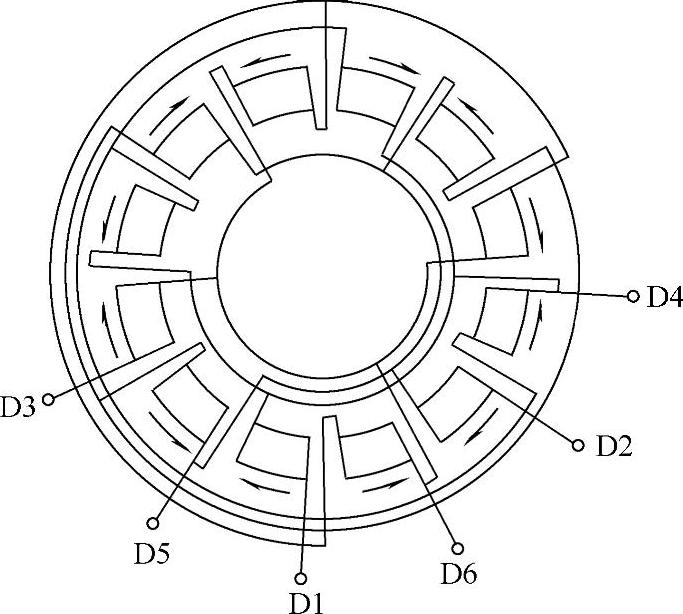

图4-36 三相四极二路接线图

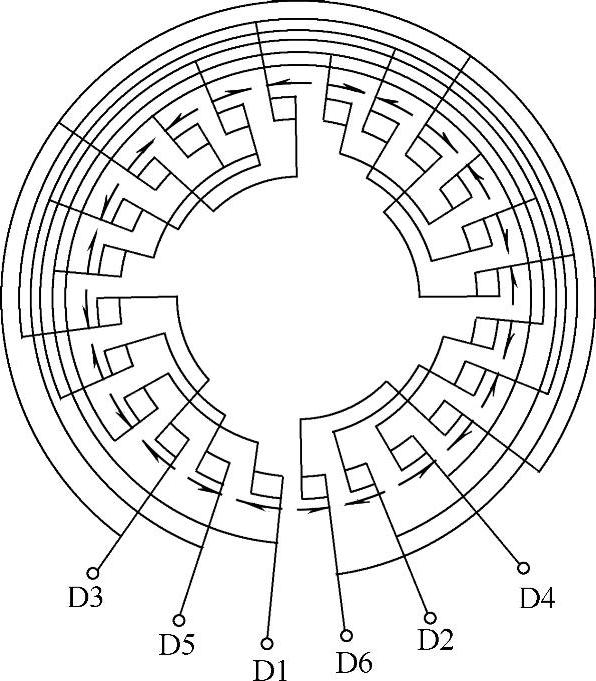

图4-37 三相四极四路接线图

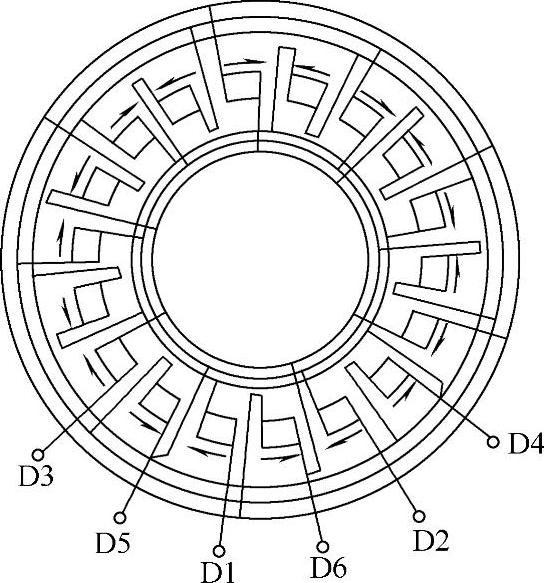

图4-38 三相六极一路接线图

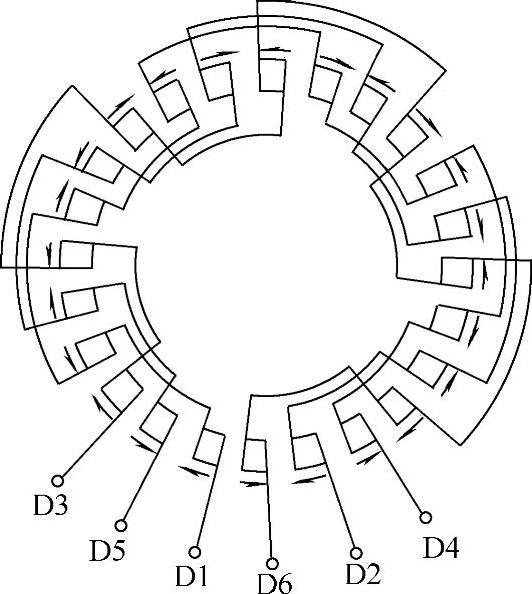

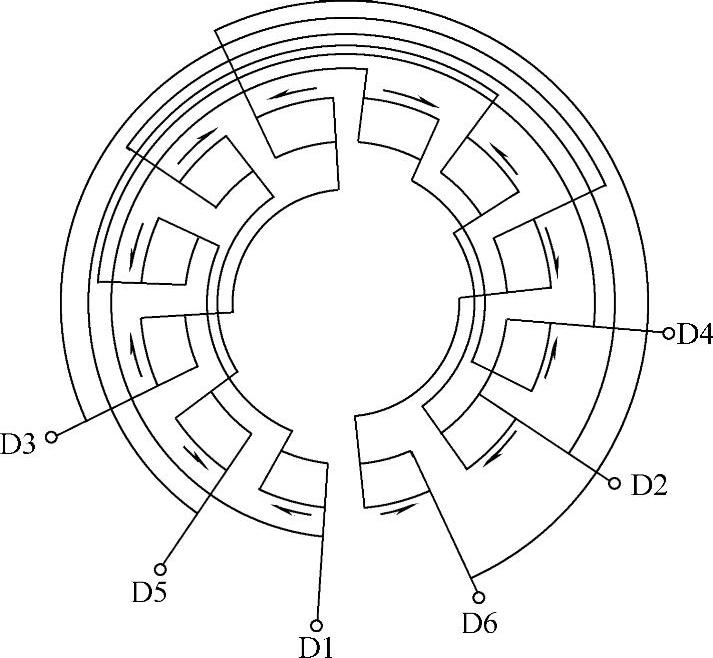

图4-39 三相六极两路接线图

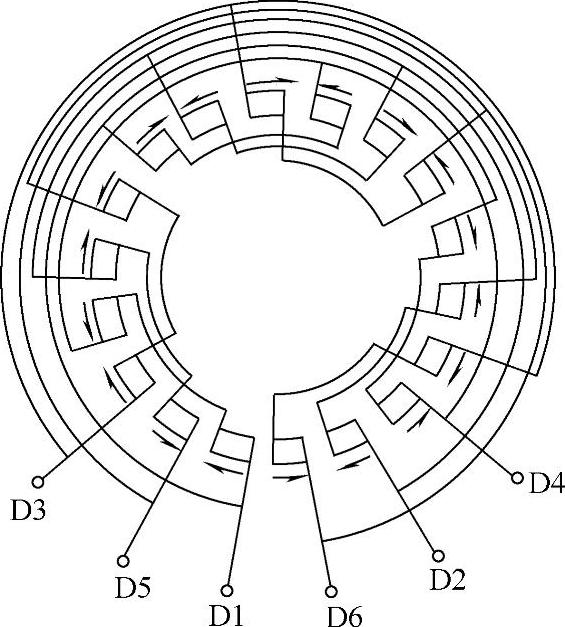

图4-40 三相六极三路接线图

图4-41 三相六极六路接线图

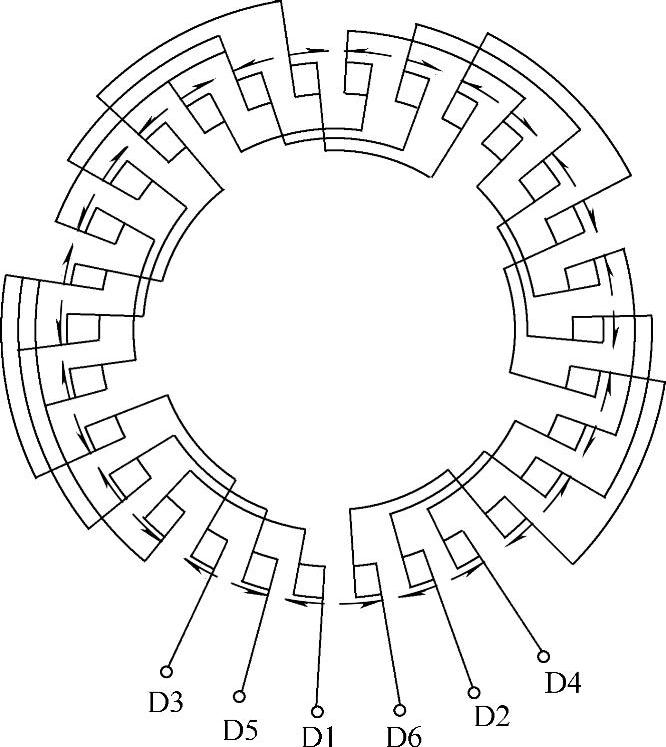

图4-42 三相八极一路接线图

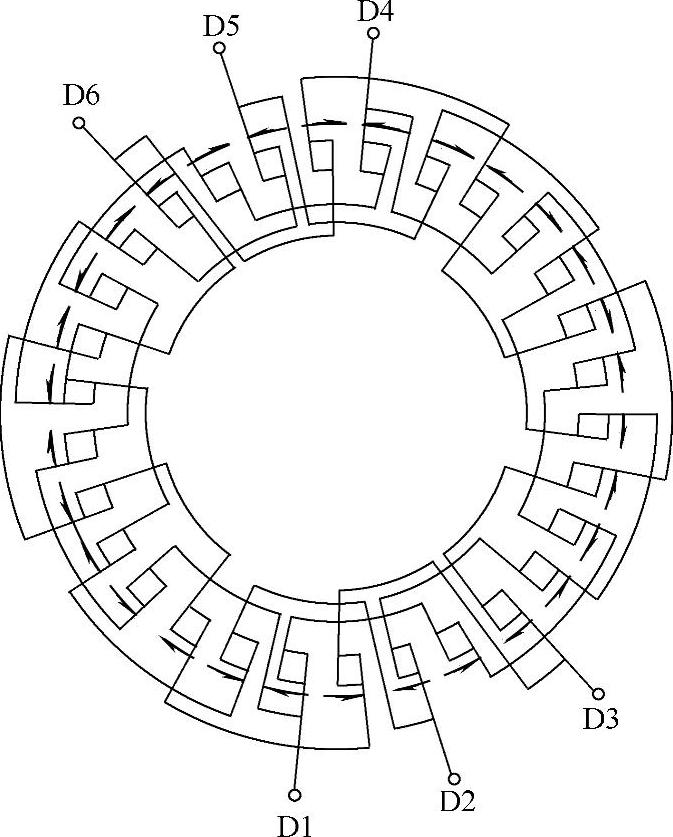

图4-43 三相八极二路接线图

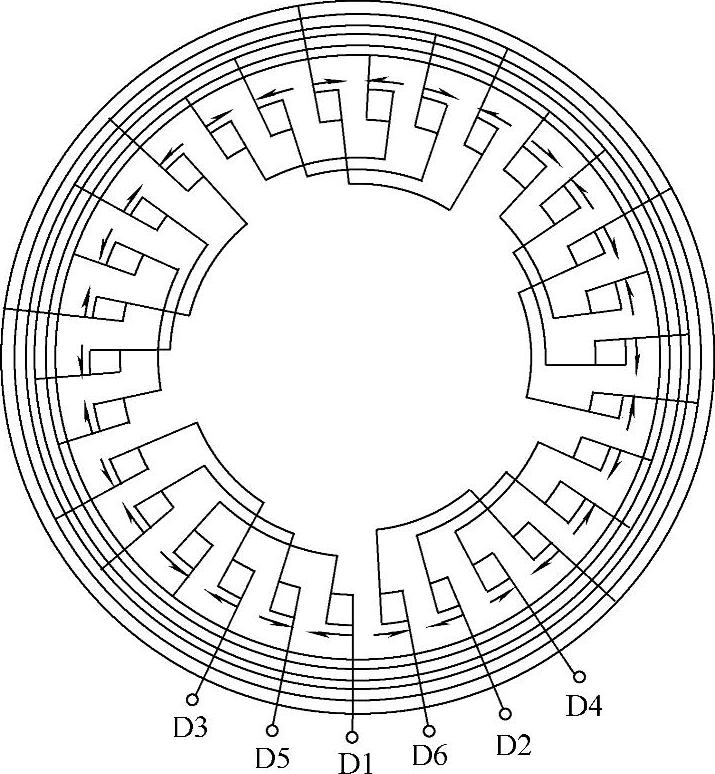

图4-44 三相八极四路接线图

图4-45 三相八极八路接线图

图4-46 三相十极一路接线图

图4-47 三相十极二路接线图

图4-48 三相十极五路接线图

图4-49 三相十极十路接线图
