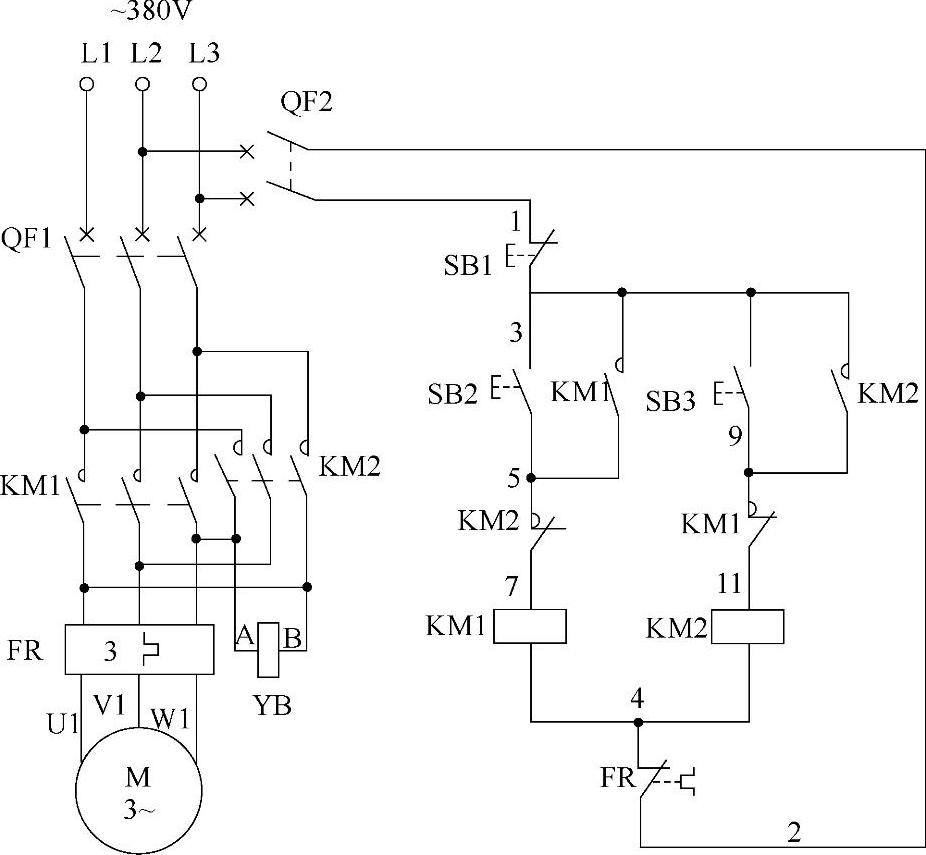

该卷扬机控制电路如图3-79所示。

正转起动：提升时按下正转起动按钮SB2，正转交流接触器KM1线圈得电吸合且KM1辅助常开触点闭合自锁，KM1三相主触点闭合，电动机及电磁制动器YB线圈同时通电，电磁衔铁被吸合到铁心上，衔铁通过停挡压在制动杆上迫使制动杆移动，使制动器制动瓦松开，电动机得电正转运转，拖动装置上升。

正转停止：提升过程需停止时，则按下停止按钮SB1，正转交流接触器KM1线圈断电释放，KM1三相主触点断开，电动机失电停止运转，同时电磁制动器线圈断电，制动器在弹簧的作用下使衔铁离开铁心，制动器制动瓦抱住电动机转轴进行制动，拖动装置上升停止。

反转起动：下降时按下反转起动按钮SB3，反转交流接触器KM2线圈得电吸合且KM2辅助常开触点闭合自锁，KM2三相主触点闭合，电动机及电磁制动器YB线圈同时通电，电磁衔铁被吸合到铁心上，衔铁通过停挡压在制动杆上迫使制动杆移动，使制动器制动瓦松开，电动机得电反转运转，拖动装置下降。(www.daowen.com)

图 3-79

反转停止：下降过程需停止时，则按下停止按钮SB1，反转交流接触器KM2线圈断电释放，KM2三相主触点断开，电动机失电停止运转，同时电磁制动器线圈断电，制动器在弹簧的作用下使衔铁离开铁心，制动器制动瓦抱住电动机转轴进行制动，拖动装置下降停止。
