为了完全防止正反转交流接触器在转换过程中的电弧短路，通常采用延长两只交流接触器中间停留转换时间的方式来解决，本电路不是采用时间继电器而是采用中间继电器的触点来转换，效果也很理想。

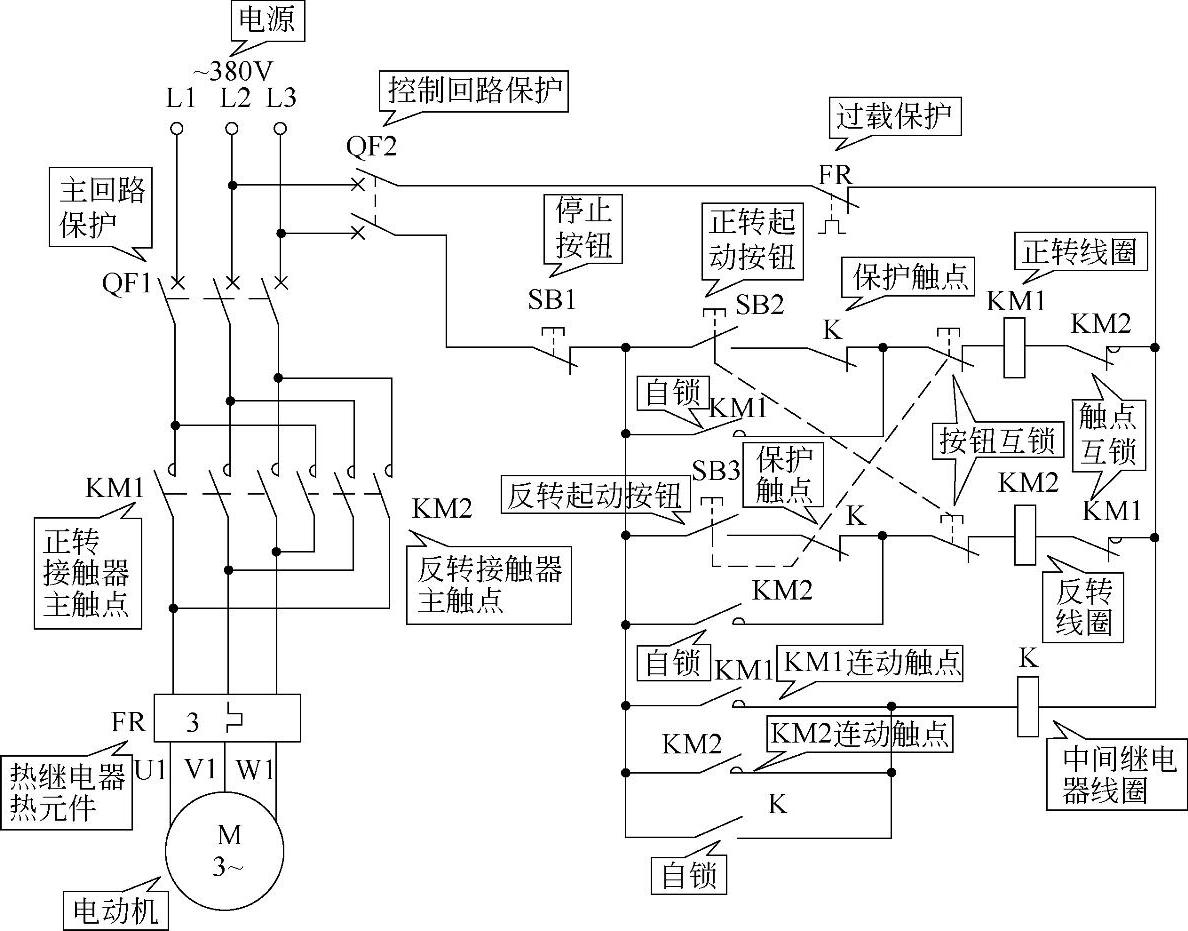

图3-78所示为用电弧联锁继电器延长转换时间的正反转控制电路。

合上主回路断路器QF1、控制回路断路器QF2，电路引入380V三相交流电源，为电动机起动运转做准备。

(www.daowen.com)

图 3-78

正转工作时，按下正转起动按钮SB2，正转交流接触器KM1线圈得电吸合且自锁，其三相主触点闭合，电动机得电正转运转，KM1并联在中间继电器K线圈起动自锁回路中的常开触点闭合，此时，中间继电器K线圈也同时得电吸合且自锁，使K两组分别串联在正转起动按钮SB2和反转起动按钮SB3回路中的常闭触点断开，作为电弧联锁继电器保护。若此时想操作反转电路，由于K串联在SB3起动回路中的常闭触点早已断开，是无法进行反转操作的，因此必须先按下停止按钮SB1断开正转交流接触器KM1线圈回路电源，使KM1线圈断电释放，其三相主触点断开，电动机正转运行停止下来后，方能操作反转回路。实际上就是用SB1停止按钮将电弧联锁中间继电器线圈K也解除自锁才能进行操作。当主触点电弧完全熄灭后，电弧联锁继电器K线圈才断电释放，这时K常闭触点才恢复常闭状态，反转交流接触器KM2线圈才得电吸合，其三相主触点闭合，电动机得电反转运转。

注意：电弧联锁中间继电器K的线圈额定工作电压应与控制回路电压相同。
