为了防止电动机在正、反转换接时，出现相间短路而造成事故，在通常的设计中都采用双重互锁保护电路，也就是经常用到的按钮常闭触点互锁和交流接触器辅助常闭触点互锁，将它们串联在相反线圈回路中来限制其操作。图3-76所示电路介绍的是在电动机得电运转时，中间继电器KA线圈也得电吸合，KA的两只常闭触点分别串联在正转起动按钮SB2、反转起动按钮SB3回路中，此时KA两只常闭触点断开，将限制正转起动按钮SB2、反转起动按钮SB3的起动操作，但不影响电路的停止工作。若电路处于正转工作时，欲反转，那么正转交流接触器KM1线圈则必须先断电释放，其三相主触点断开，电动机失电停止运转的同时，中间继电器KA线圈也断电释放，KA常闭触点恢复常闭状态，才能为反转起动提供通路。这样，经过中间继电器KA的转换，避免了交流接触器在正反转转换时很可能因电动机起动电流很大引起弧光短路。

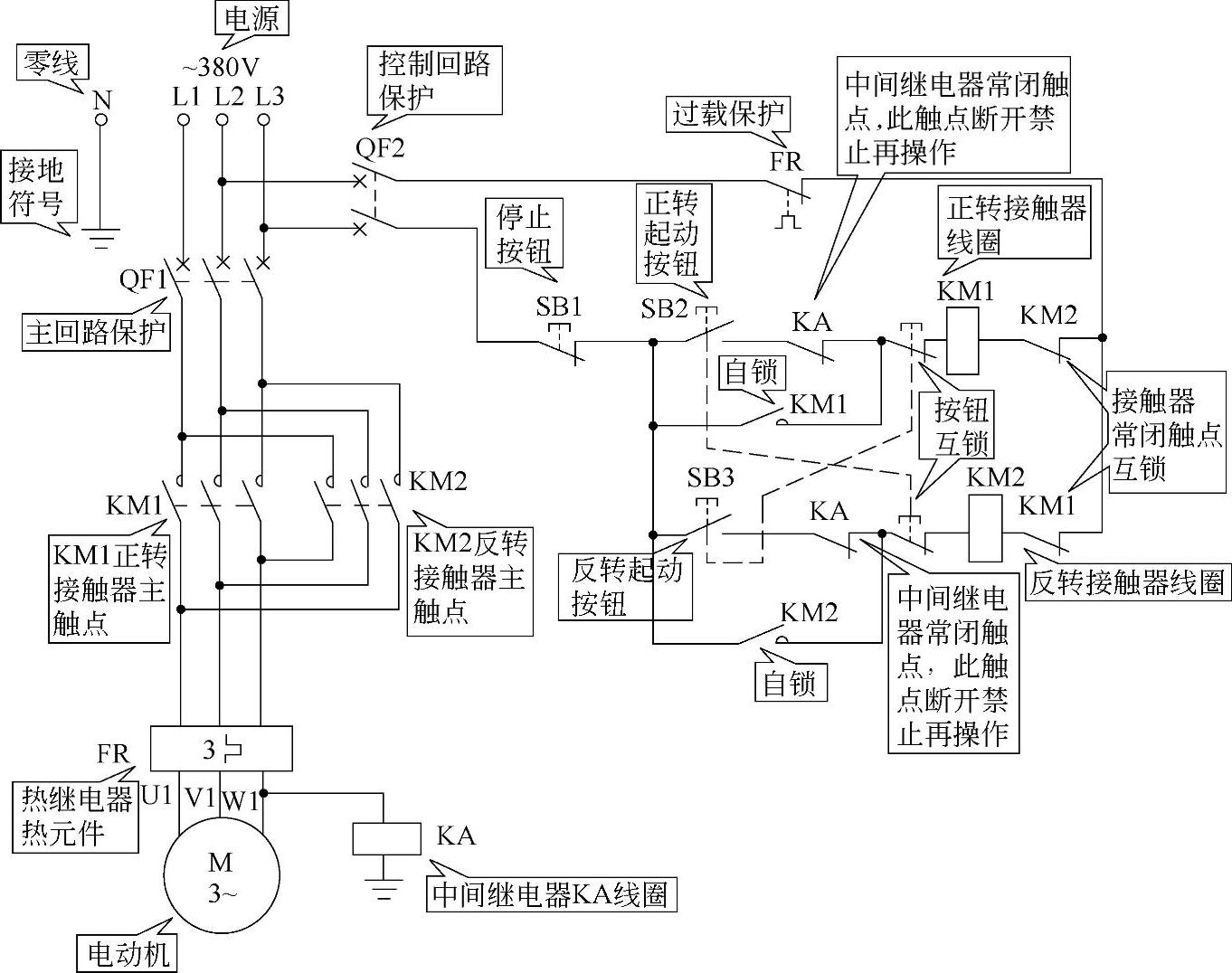

图 3-76

提醒：此电路中间继电器KA线圈电压为220V，若只有线圈电压为380V时，可将此线圈直接并联在交流接触器KM1、KM2下端任意两相上即可。

电路接线安装完毕后，断开主回路空气断路器QF1，合上控制回路断路器QF2，调试控制电路。

正转起动操作：按正转起动按钮SB2，观察交流接触器KM1线圈是否吸合且自锁，若正常，说明正转控制电路完好。(www.daowen.com)

反转起动操作：无论电动机处于何种状态，当正转运转或停止时，按下反转起动按钮SB3，若正转交流接触器KM1线圈原来是吸合的，应立即断电释放，说明互锁保护完好，紧接着反转交流接触器KM2线圈得电吸合且自锁，说明反转控制电路完好。

停止操作：按动停止SB1不放手，再按动任何一只起动按钮SB2、SB3均无效，说明停止正常。

此时可调试最关键的一步，也就是中间继电器KA常闭触点互锁情况，用螺钉旋具顶住中间继电器KA可动机械部分，KA常闭触点断开；再按下正转起动按钮SB2或反转起动按钮SB3应均无效，说明KA常闭触点能进行互锁。

通过上述调试后，可进行主回路调试。合上主回路断路器QF1，起动电动机（无论正转或反转），观察在电动机得电运转后，中间继电器线圈动作情况，若KA线圈吸合动作了，说明中间继电器KA已投入正常工作，调试结束（主回路与其他电路雷同，这里不再讲述）。
