不使用速度继电器的单向运转反接制动控制电路方案

时间:2023-06-30 理论教育 版权反馈
【摘要】:通常反接制动采用速度继电器来进行控制,本电路是模拟速度继电器来完成反接制动控制的。也就是说,在电动机运转电源切除后,再给电动机施加一个短暂时间的反向电源,电动机立即被反接制动而停止。与此同时,运转指示灯HL2灭,再反接制动指示灯HL3亮,制动结束后,反接制动指示灯HL3灭,电动机停止兼电源指示灯HL1亮,说明电动机已失电停止运转了。

不使用速度继电器的单向运转反接制动控制电路方案

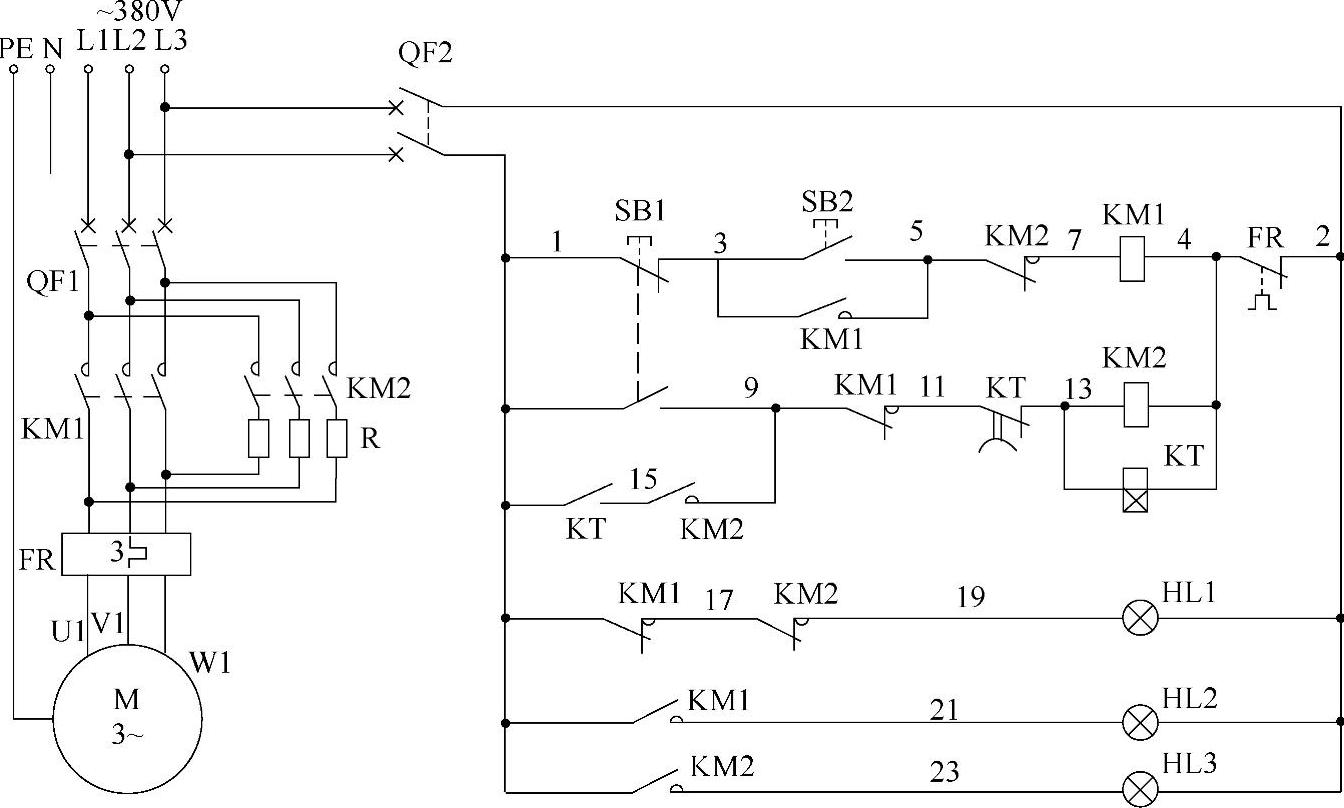

通常反接制动采用速度继电器来进行控制,本电路是模拟速度继电器来完成反接制动控制的(见图3-75)。也就是说,在电动机运转电源切除后,再给电动机施加一个短暂时间(1~2s)的反向电源,电动机立即被反接制动而停止。

起动:起动时按下起动按钮SB2(3-5),交流接触器KM1线圈得电吸合且KM1辅助常开触点(3-5)闭合自锁,KM1三相主触点闭合,电动机得电起动运转;同时KM1串联在交流接触器KM2线圈回路中的辅助常闭触点(9-11)断开,起互锁保护作用。与此同时,KM1辅助常闭触点(1-17)断开,指示灯HL1灭,KM1辅助常开触点(1-21)闭合,指示灯HL2亮,说明电动机已起动运转了。


图 3-75(www.daowen.com)

反接制动:当电动机起动运转后,欲进行反接制动,则将停止按钮SB1按到底,首先SB1的一组常闭触点(1-3)断开,切断了交流接触器KM1线圈回路电源,KM1线圈断电释放,KM1三相主触点断开,电动机失电但仍靠惯性继续转动;在按下停止按钮SB1的同时,SB1的另一组常开触点(1-9)闭合,接通了交流接触器KM2和得电延时时间继电器KT线圈回路电源,KM2、KT线圈得电吸合,KM2辅助常开触点(9-15)闭合与KT不延时瞬动常开触点(1-15)闭合共同串联组成自锁且KT开始延时,KM2三相主触点闭合,电动机得反向电源而反向运转,经KT一段延时后(1~2s),KT得电延时断开的常闭触点(11-13)断开,切断了KM2、KT线圈回路电源,KM2、KT线圈断电释放,KM2三相主触点断开,电动机失电后被迅速制动停止。同时,KM2串联在KM1线圈回路中的辅助常闭触点(5-7)断开,起互锁保护作用。与此同时,运转指示灯HL2灭,再反接制动指示灯HL3亮,制动结束后,反接制动指示灯HL3灭,电动机停止兼电源指示灯HL1亮,说明电动机已失电停止运转了。

自由停机:当电动机起动运转后,欲停止(不需要进行反接制动),则轻轻按下停止按钮SB1(1-3),交流接触器KM1线圈断电释放,KM1三相主触点断开,电动机失电仍靠惯性继续运转一会儿,为自由停机状态。
