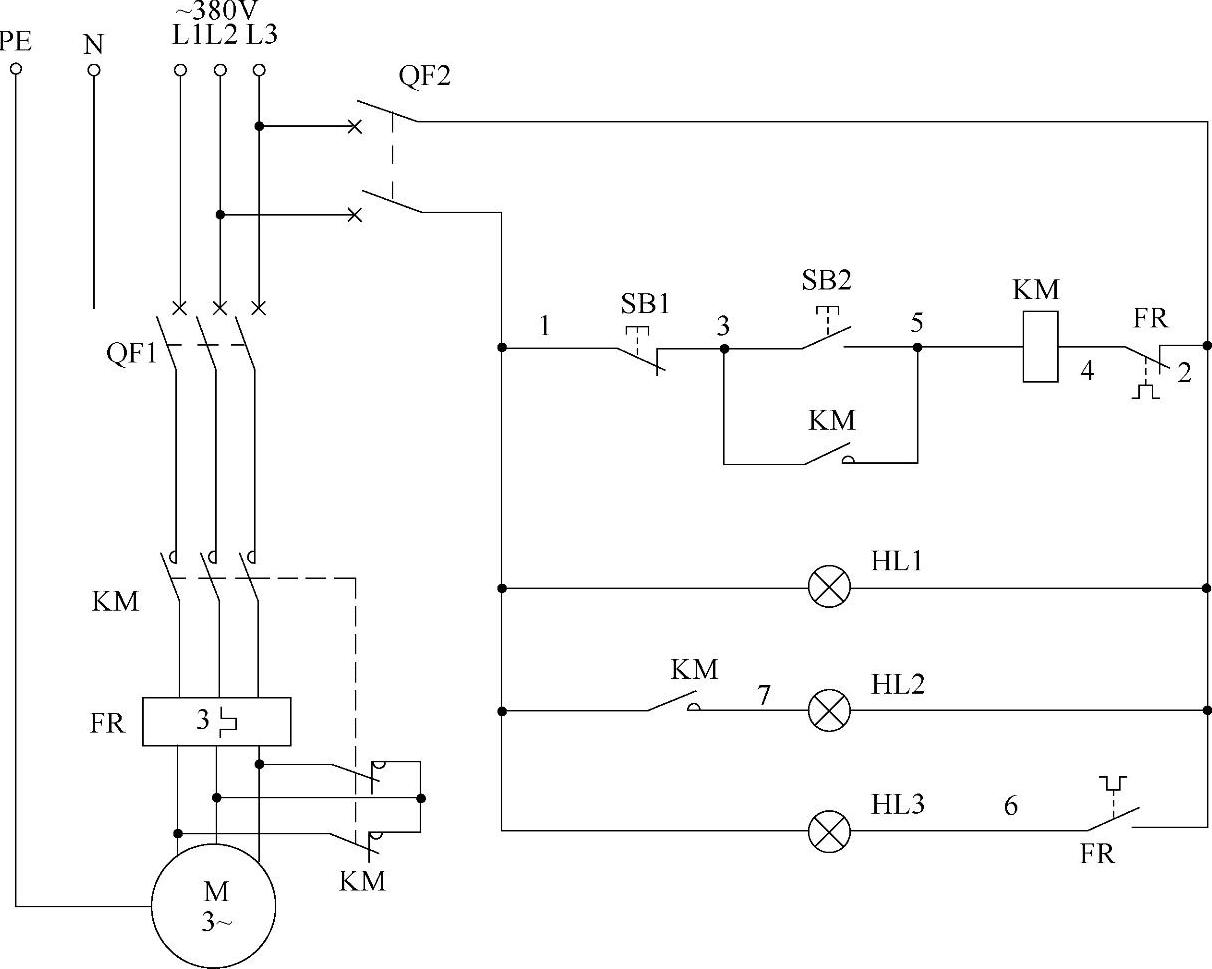

对于功率较小的三相异步电动机来讲，最简单的制动方式就是短接制动。图3-74所示为单向运转短接制动电路。

图 3-74

先合上主回路断路器QF1、控制回路断路器QF2，此时电源指示灯HL1亮，说明电路电源正常。(www.daowen.com)

起动时，按下起动按钮SB2（3-5），交流接触器KM线圈得电吸合，首先KM并联在主回路中的两对辅助常闭触点断开，然后KM辅助常开触点（3-5）闭合自锁，KM三相主触点闭合，电动机得电运转。同时指示灯HL2亮，说明电动机已起动运转了。

制动时，按下停止按钮SB1（1-3），交流接触器KM线圈断电释放，KM三相主触点断开，电动机失电脱离三相电源，在电动机定子绕组脱离三相电源的同时，将定子绕组短接，由于转子存在剩磁，形成了转子旋转磁场，此磁场切割定子绕组，在定子绕组中产生感应电动势。因定子绕组已被交流接触器KM的辅助常闭触点短接了起来，所以在定子绕组回路中有感应电流，此电流又与旋转磁场相互作用，产生制动转矩，迫使转子停转，从而完成迅速制动作用。

值得注意的是，上述电路只适用小容量的高速异步电动机及制动控制要求不高的场合。因交流接触器KM辅助常开触点通断电流较小，只适用于对3kW以下的电动机进行控制。
