电容制动电动机控制电路(一)如图3-69所示。

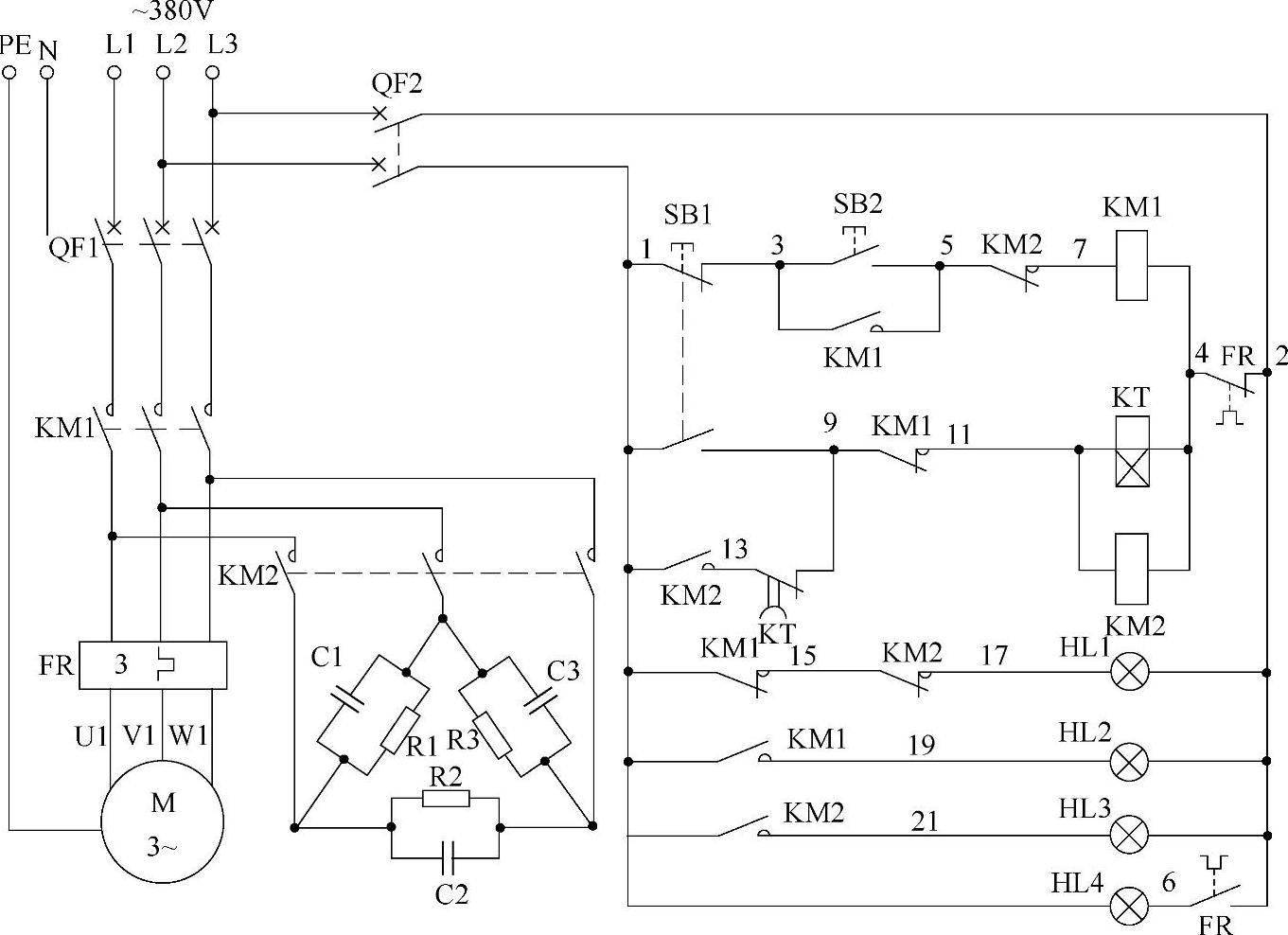

图 3-69

起动时,按下起动按钮SB2(3-5),交流接触器KM1得电吸合,KM1辅助常开触点(3-5)闭合自锁,KM1三相主触点闭合,电动机得电运转工作。同时,KM1辅助常闭触点(9-11)断开,切断得电时间继电器KT和制动用交流接触器KM2线圈回路电源,起到互锁作用。同时,KM1辅助常闭触点(1-15)断开,KM1辅助常开触点(1-19)闭合,指示灯HL1灭、HL2亮,说明电动机已运转工作。(www.daowen.com)

制动时,按下停止兼制动按钮SB1(1-3、1-9),SB1常闭触点(1-3)断开,切断了交流接触器KM1线圈回路电源,KM1三相主触点断开,电动机脱离三相电源而处于自由停车状态,同时,SB1另一组常开触点(1-9)闭合,接通了得电延时时间继电器KT和制动控制交流接触器KM2线圈回路电源,KM2线圈得电吸合且自锁,KM2三相主触点闭合,将制动电容器C1~C3、电阻器R1~R3连接于电动机绕组中。在制动电容器投入后,电动机的转子仍靠惯性继续转动,将有剩磁存在,从而使定子绕组产生感应电动势,对电容器进行充电,这样在RC的阻抗内有大量的热能被迅速消耗出来,产生一个与旋转方向相反的制动转矩,所以将会使电动机的转子迅速停止下来,起到制动作用。

在按下停止按钮时,得电延时时间继电器KT线圈得电吸合并开始延时,经KT得电延时断开的常闭触点(9-13)断开,切除KT及KM2线圈回路电源,KM2三相主触点断开,制动过程结束。在制动过程中,制动指示灯HL2亮,说明电动机正在进行制动。
