双速电动机自动加速控制电路优化方案

时间:2023-06-30 理论教育 版权反馈
【摘要】:图3-66所示电路为利用转换开关来选择控制双速电动机。当转换开关SA置于“Ⅰ”位置时,双速电动机为低速△形运转;当转换开关SA置于“Ⅱ”位置时,双速电动机先为低速△形运转,经KT延时后自动加速到高速双形运转。

双速电动机自动加速控制电路优化方案

图3-66所示电路为利用转换开关来选择控制双速电动机。当转换开关SA置于“Ⅰ”位置时,双速电动机为低速△形运转;当转换开关SA置于“Ⅱ”位置时,双速电动机先为低速△形运转,经KT延时后自动加速到高速978-7-111-43334-7-Chapter03-158.jpg形运转。

合上主回路断路器QF1、控制回路断路器QF2,电源兼停止指示灯HL1亮,说明电源正常。

“Ⅰ”挡低速运转:当转换开关SA置于“Ⅰ”位置(1-3)时,交流接触器KM线圈得电吸合,KM三相主触点闭合,电动机按△形接法与电源连接,三相电源由U1、V1、W1接点接入,电动机低速△形运转;同时KM串联在电源指示灯HL1回路中的常闭触点(1-19)断开,电源指示灯HL1灭,KM串联在运转指示灯HL2回路中的常开触点(1-25)闭合,低速△形指示灯亮。

“Ⅱ”挡由低速延时自动加速到高速运转:当转换开关SA置于“Ⅱ”挡位置(1-11)时,得电延时时间继电器KT线圈得电吸合,其不延时瞬动常开触点(9-11)闭合,接通了交流接触器KM线圈回路电源,交流接触器KM线圈得电吸合且自锁,KM三相主触点闭合,电动机按△形接法与电源连接,三相电源由U1、V1、W1接点接入,电动机低速△形运转;同时KM串联在电源指示灯HL1回路中的常闭触点(1-19)断开,电源指示灯HL1灭,KM串联在运转指示灯HL2回路中的常开触点(1-25)闭合,低速△形指示灯亮,说明电动机已进入△形低速运转。经过KT延时后,KT延时断开的常闭触点(3-9)延时断开,切断了低速交流接触器KM线圈回路电源,KM线圈断电释放,KM三相主触点断开,电动机失电退出低速△形运转,低速指示灯HL2灭;同时KT延时闭合的常开触点(11-13)延时闭合,接通了交流接触器KM2线圈回路电源,KM2线圈得电吸合,KM2串联在KM1线圈回路中的常开触点(11-17)闭合,使交流接触器KM1也得电吸合,KM1、KM2三相主触点均闭合,这样KM2主触点将U1、V1、W1短接起来,KM1主触点闭合,三相电源由V2、U2、W2接点接入,三相交流电源反相了,否则电动机低速与高速转向不一致,与绕组内部978-7-111-43334-7-Chapter03-159.jpg接并为双978-7-111-43334-7-Chapter03-160.jpg接法,电动机自动转入双978-7-111-43334-7-Chapter03-161.jpg形高速运转;同时KM1、KM2串联在高速指示灯回路中的常开触点(1-27、27-29)闭合,高速指示灯HL3亮,说明电动机已转为高速运转了。(www.daowen.com)

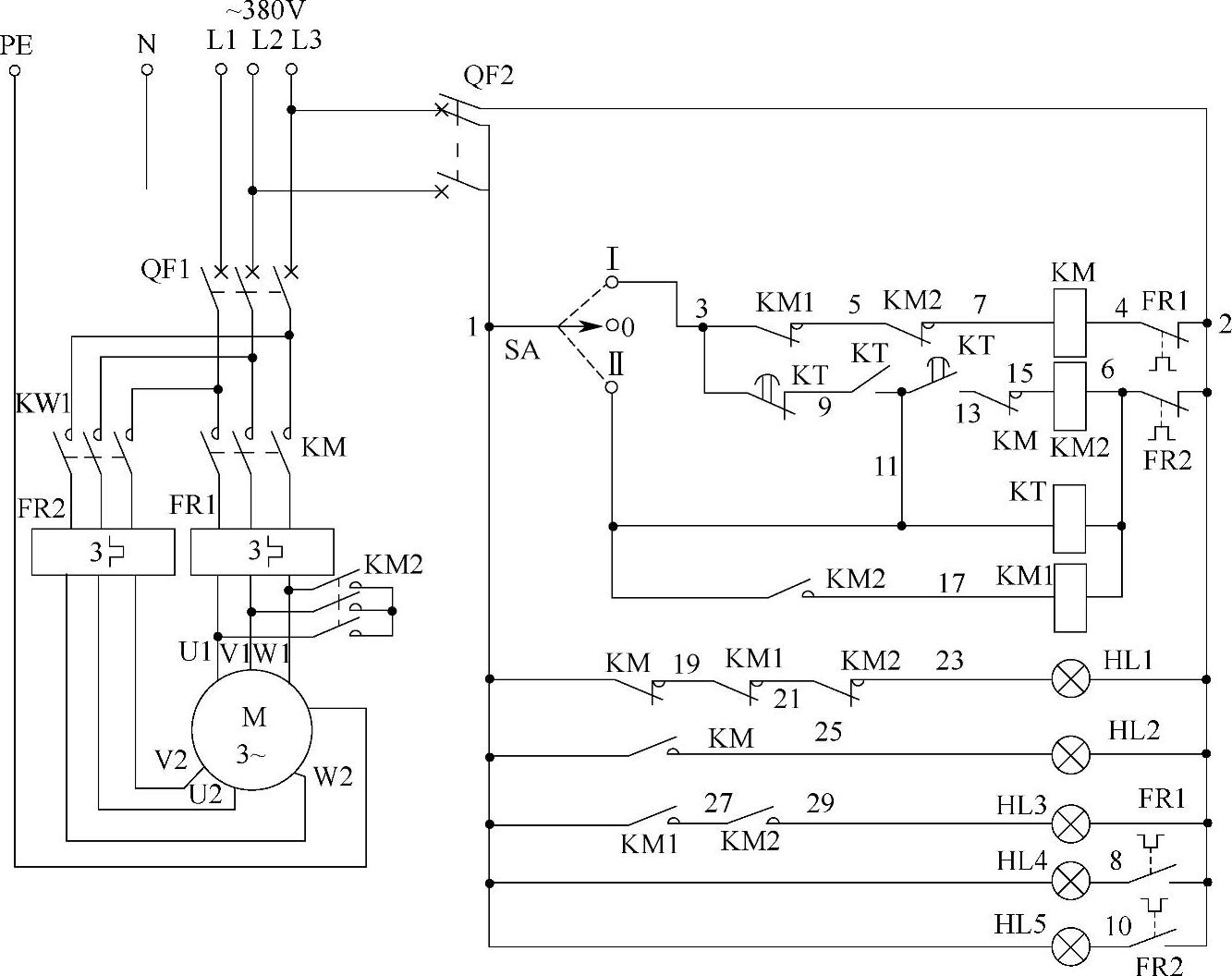

图 3-66

图3-66中,HL4为低速过载指示灯,当低速过载时,热继电器FR1动作,其常闭触点(2-4)断开,切断了低速控制回路电源,使KM线圈断电释放,KM三相主触点断开,电动机失电停止运转,同时FR1常开触点(2-8)闭合,指示灯HL4亮,说明电动机低速过载了;HL5为高速过载指示灯,当高速过载时,热继电器FR2动作,其常闭触点(2-6)断开,切断了高速控制回路电源,使KM1、KM2、KT线圈均断电释放,KM1、KM2各自的三相主触点断开,电动机失电停止运转,同时FR2常开触点(2-10)闭合,指示灯HL5亮,说明电动机高速过载了。
