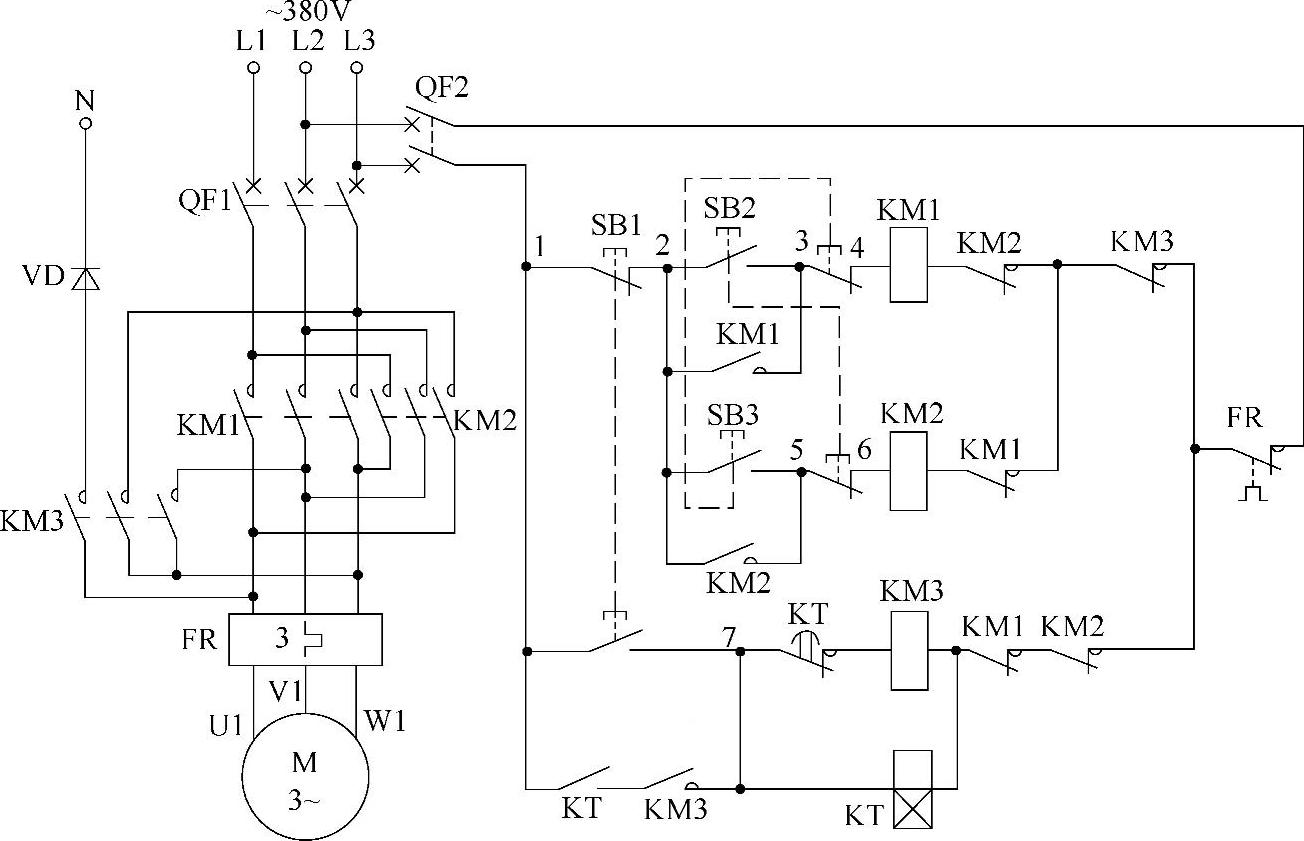

在电动机脱离三相电源后，给定子绕组内加一直流电源，使其产生静止磁场，让靠惯性仍在继续运转的电动机快速停止下来。这里介绍的是半波整流可逆能耗制动控制电路，如图3-63所示。

本电路优点是正反转操作时无须按停止按钮SB1即可完成；除了能耗制动外，在停止时只要轻轻按下停止按钮SB1，电动机为惯性自动停机；从控制互锁看，具有按钮常闭触点互锁和交流接触器常闭触点互锁，可谓双重互锁，安全可靠，为首选控制电路。

正转起动时，按下正转起动按钮SB2，交流接触器KM1线圈得电吸合且自锁，KM1三相主触点闭合，电动机得电正转运转。为保证在操作时，防止正反转按钮同时按下造成主回路发生相间短路，在正转操作时，SB2串联在反转交流接触器KM2线圈回路中的常闭触点先断开，切断了KM2线圈回路电源，完成按钮常闭触点互锁，当在交流接触器KM1吸合后，KM1串联在反转交流接触器KM2线圈回路中的辅助常闭触点断开，完成接触器常闭触点互锁。

反转起动时，无须按下停止按钮SB1可直接操作反转起动按钮SB3，此时，SB3常闭触点先断开，切断了正转交流接触器KM1线圈回路电源，KM1线圈断电释放，KM1三相主触点断开，电动机脱离三相电源而停止运转。由于正转交流接触器KM1辅助常闭触点恢复常闭状态，为反转起动做准备，这时，SB3常开触点已闭合，反转交流接触器KM2线圈得电吸合且自锁，KM2三相主触点闭合，电动机反转运转。

(www.daowen.com)

图 3-63

注意：在未按下停止按钮SB1时，直接进行正反转操作时，为自由停机，无能耗制动。

正、反转能耗制动时，无论正转还是反转停止，只要将停止按钮SB1按到底，正转或反转交流接触器KM1或KM2线圈断电，使电动机脱离电源，此时交流接触器KM3、时间继电器KT线圈得电吸合且自锁，KM3主触点闭合，将直流电源通入电动机定子绕组中产生静止磁场，从而使电动机快速停止下来。从按下停止按钮SB1到电动机失电停止，为KT延时时间，KT延时结束后，将KM3、KT线圈断开，KM3主触点断开，能耗制动结束。
