大家都知道，按钮一般都有一组常开触点和一组常闭触点，若将按钮的一组常闭触点相互串联在对方线圈回路中组成正反转互锁电路，则是一种最简单的互锁方法。

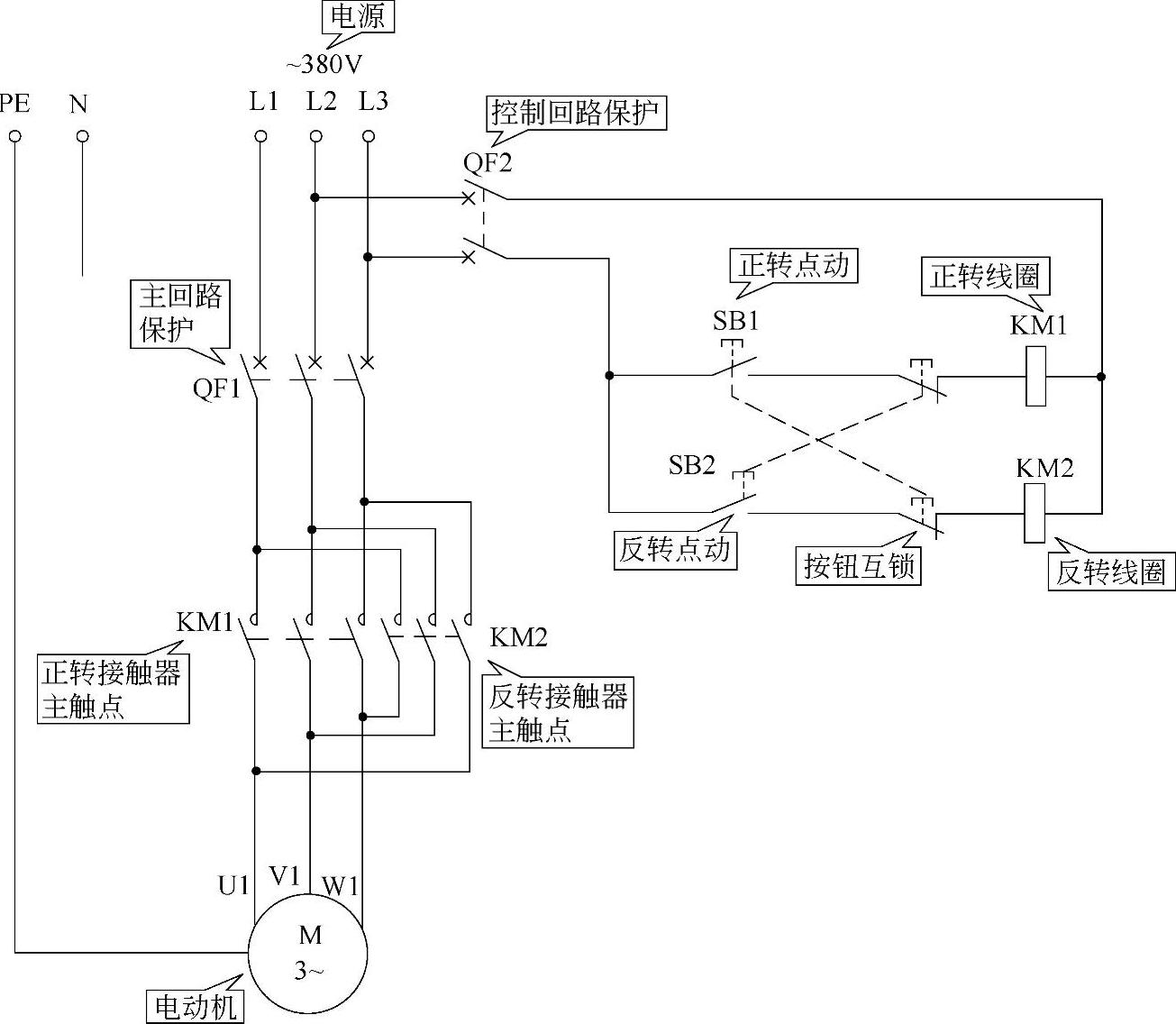

图3-60所示为按钮互锁的可逆点动控制电路。

从图3-60中可以看出，本电路也只有按钮常闭触点互锁，电路不太完善，但可以使用。

合上主回路断路器QF1、控制回路断路器QF2，电路处于热备机状态。

正转点动时，按下正转点动按钮SB1，SB1串联在对方反转交流接触器KM2线圈回路中作为互锁保护的常闭触点先断开，切断了反转接触器KM2线圈回路电源，使其不能得电吸合（起到互锁保护作用）；另外SB1另一组常开触点再闭合（无论按钮还是交流接触器、中间继电器触点动作时均为先断开常闭触点，然后再闭合常开触点），此时，交流接触器KM1线圈得电吸合，其三相主触点闭合，电动机得电正转运转；松开SB1，KM1线圈断电释放，其三相主触点断开，电动机失电停止运转。反转点动时，按下反转点动按钮SB2，SB2串联在对方正转交流接触器KM1线圈回路中作为互锁保护的常闭触点先断开，切断了正转接触器KM1线圈回路电源，使其不能得电吸合（起到互锁保护作用），另外SB2另一组常开触点再闭合，此时，交流接触器KM2线圈得电吸合，其三相主触点闭合（该交流接触器已倒相了，即相序改变了），电动机得电反转工作；松开SB2，KM2线圈断电释放，其三相主触点断开，电动机失电停止运转。

(www.daowen.com)

图 3-60

按下按钮SB1、SB2的时间，就是电动机正转、反转运转的时间。

特下注意：该电路倘若出现任意一只交流接触器主触点熔焊，而误按动按钮使另一只交流接触器也吸合会造成两相电源短路问题，请读者在应用中加以注意，确保安全。

在未调试之前首先检查主回路反转交流接触器KM2主触点是否已倒相（相序是否改变了），再检查控制回路点动按钮SB1（正转点动）和SB2（反转点动）的另一组常闭触点是否已串联在对方线圈回路中，若正确无误，便可开始调试控制回路。

控制回路调试：合上控制回路断路器QF2（主回路断路器QF1处于断开状态），按动正转点动按钮SB1，交流接触器KM1线圈应得电吸合，此时按动正转点动按钮SB1的手不要松开继续按着，再用另一手按动反转点动按钮SB2，观察交流接触器KM2的动作情况，若KM2无反应，KM1线圈仍然吸合，则说明正转点动按钮串联在反转交流接触器KM2线圈回路中的一组常闭触点已起互锁作用。此时，再松开正转点动按钮SB1（SB2仍应按着不放），观察配电盘内交流接触器工作情况，此时正转交流接触器KM1线圈断电释放，而反转交流器接触KM2线圈得电吸合，再用手按动正转点动按钮SB1，正转交流接触器KM1线圈应无反应不动作。通过上述方式检验，说明电路互锁正常。同时能完成正转、反转点动控制，即按下SB1或SB2，KM1或KM2吸合；松开SB1或SB2，KM1或KM2断电释放。按住SB1或SB2的时间，就是电动机的运转时间（因主回路断路器QF1未闭合，只有观察配电盘中的交流接触器KM1、KM2来完成），调试控制电路完成。
