可逆点动控制电路-接触器辅助常闭触点互锁

时间:2023-06-30 理论教育 版权反馈
【摘要】:图3-58所示为只有交流接触器辅助常闭触点互锁的可逆点动控制电路。此电路实际上就是在两个接触器线圈回路中各串一个对方的常闭触点作互锁保护。松开反转点动按钮SB2,反转交流接触器KM3线圈断电释放,其三相主触点断开,电动机失电反转停止运转;同时KM2辅助常开触点断开,指示灯HL3灭,KM2辅助常闭触点闭合,指示灯HL1亮,说明电动机反转停止运转了。

可逆点动控制电路-接触器辅助常闭触点互锁

正反转(又称为可逆)电路实际上就是利用两只交流接触器来分别控制电动机完成正转或反转运行,但必须得保证两只交流接触器线圈不能同时吸合,怎么办?这里谈到的另一个技术术语就叫互锁(又称为联锁)。也就是说,不管采用什么互锁方式,最终保证两只交流接触器会一只工作而另一只停止,这就是互锁的作用。

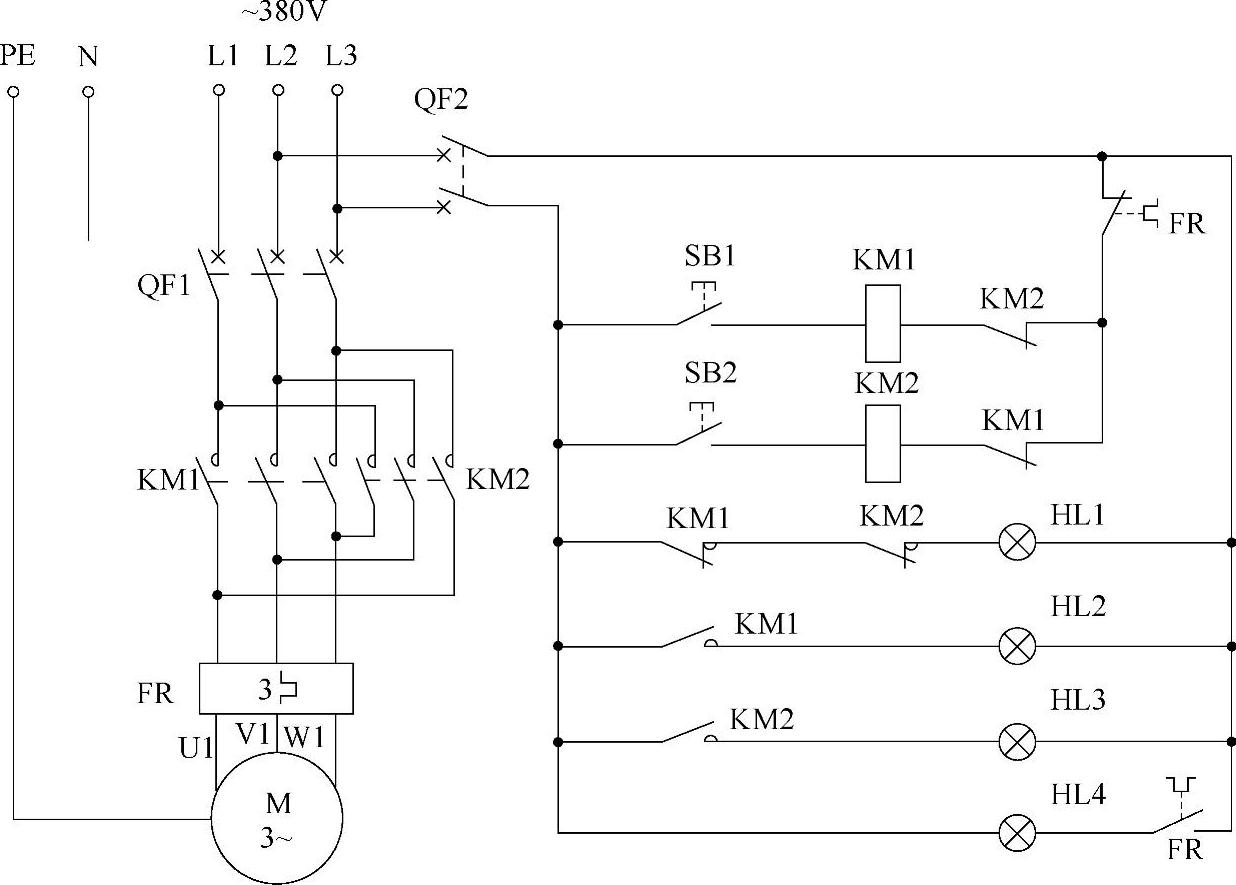

图3-58所示为只有交流接触器辅助常闭触点互锁的可逆点动控制电路。从主回路看,通过交流接触器KM1三相主触点直接将三相电源L1、L2、L3与电动机U1、V1、W1连接,电动机得电正转运转(三相电源正转时相序为L1、L2、L3或L3、L1、L2或L2、L3、L1);反转时交流接触器KM2三相主触点将L1相与L3相、L3相与L1相调换了一下,也就是电工行话中所说的“倒相了”,实际上三相电源相序改变了,那么电源改变为L3、L2、L1与电动机U1、V1、W1连接,电动机得电反转运转(三相电源反转时相序为L1、L3、L2或L2、L1、L3或L3、L2、L1),从而完成正反转切换。


图 3-58

从控制电路看,本电路只有一种互锁方式,即交流接触器辅助常闭触点互锁,互锁程度不高,可以应用。此电路实际上就是在两个接触器线圈回路中各串一个对方的常闭触点作互锁保护。(www.daowen.com)

合上主回路断路器QF1、控制回路断路器QF2,电动机停止兼电源指示灯HL1亮,说明电源正常且电动机已停止运转了。

正转点动时,按下正转点动按钮SB1,正转交流接触器KM1线圈得电吸合,首先KM1串联在反转交流接触器线圈回路中的常闭辅助触点断开(保证KM1工作时,KM2线圈不能得电),起到互锁作用,同时正转交流接触器KM1三相主触点闭合,接通电动机电源,电动机得电正转运转;同时KM1辅助常闭触点断开,指示灯HL1灭,KM1辅助常开触点闭合,指示灯HL2亮,说明电动机得电正转运转了。松开正转点动按钮SB1,正转交流接触器KM1线圈断电释放,其三相主触点断开,电动机失电正转停止运转;同时KM1辅助常开触点断开,指示灯HL2灭,KM1辅助常闭触点闭合,指示灯HL1亮,说明电动机正转停止运转了。

反转点动时,按下反转点动按钮SB2,反转交流接触器KM2线圈得电吸合,首先KM2串联在正转交流接触器线圈回路中的常闭辅助触点断开(保证KM2工作时,KM1线圈不能得电),起到互锁作用,同时反转交流接触器KM2三相主触点闭合,接通电动机电源,电动机得电反转运转;同时KM2辅助常闭触点断开,指示灯HL1灭,KM2辅助常开触点闭合,指示灯HL3亮,说明电动机得电反转运转了。松开反转点动按钮SB2,反转交流接触器KM3线圈断电释放,其三相主触点断开,电动机失电反转停止运转;同时KM2辅助常开触点断开,指示灯HL3灭,KM2辅助常闭触点闭合,指示灯HL1亮,说明电动机反转停止运转了。

图3-58中,HL1为电动机停止兼电源指示灯,HL2为电动机正转运转指示灯,HL3为电动机反转运转指示灯,HL4为电动机过载指示灯。
