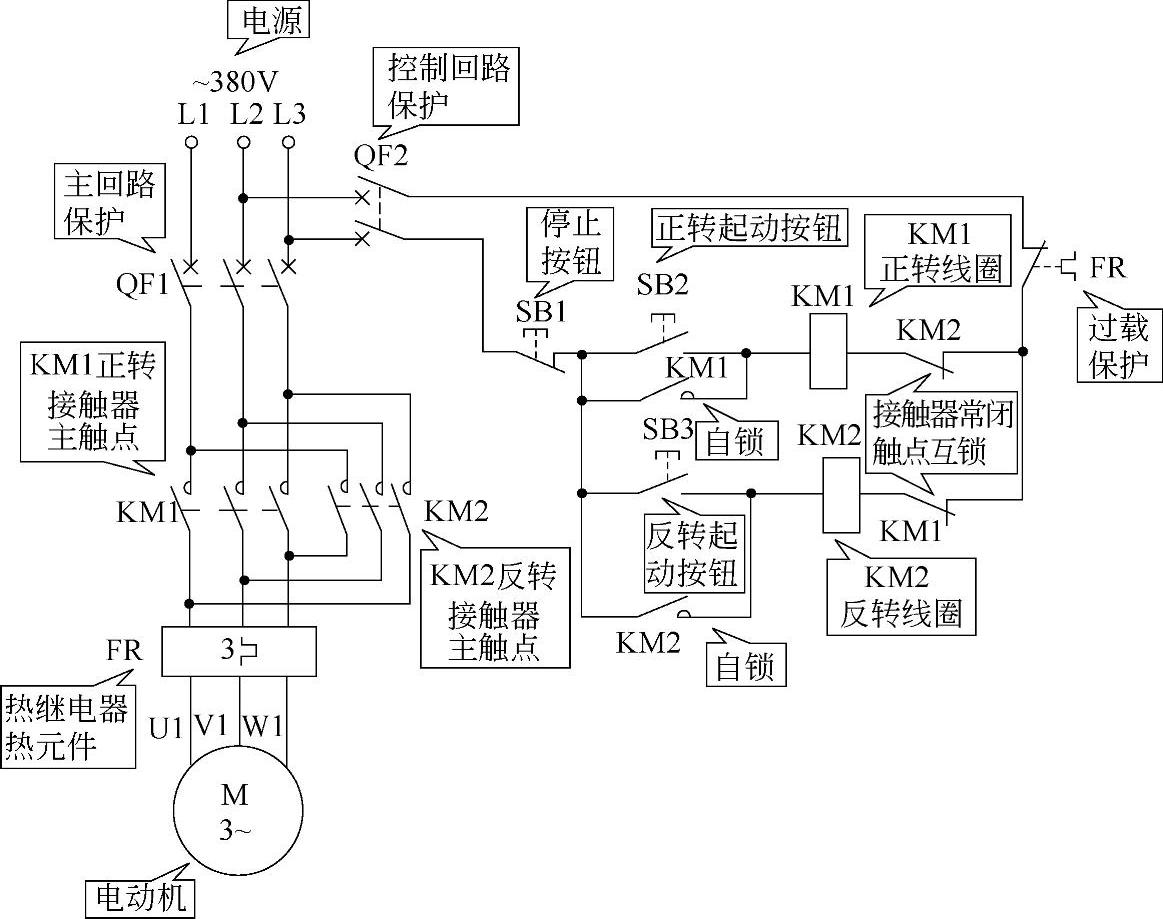

图3-57所示为只有交流接触器辅助常闭触点互锁可逆起停控制电路。其中采用了两只交流接触器，也就是正转交流接触器KM1和反转交流接触器KM2。由于交流接触器的三相主触点接线的相序不同，所以当两只交流接触器分别工作时，电动机的旋转方向相反。

图 3-57

合上主回路断路器QF1、控制回路断路器QF2，电路处于热备机状态。

正转起动：按下正转起动按钮SB2，交流接触器KM1线圈得电吸合且自锁（在KM1线圈回路自锁之前，KM1串联在KM2线圈回路中的互锁常闭触点已断开，以保证在KM1工作时，KM2不能得电吸合），KM1三相主触点闭合，电动机得电正转运行。(www.daowen.com)

反转起动：按下反转起动按钮SB3（注意倘若正转在运行过程中，想改变反转运转，则必须先按下停止按钮SB1，使正转交流接触器KM1线圈先断电释放后，方能进行反转起动操作，这是该电路存在的不足之处），交流接触器KM2线圈得电吸合且自锁（在KM2线圈自锁之前，KM2串联在KM1线圈回路中的互锁常闭触点已断开，以保证在KM2工作时，KM1线圈不能得电吸合），KM2三相主触点闭合，电动机得电反转运转。

停止：按下停止按钮SB1即可。

众所周知，两只交流接触器线圈同时吸合会造成主回路两相发生短路事故，为防止此问题发生，在正转与反转控制回路中分别串联了KM2和KM1的辅助常闭触点进行互锁，以保证KM1和KM2不会同时通电工作。
