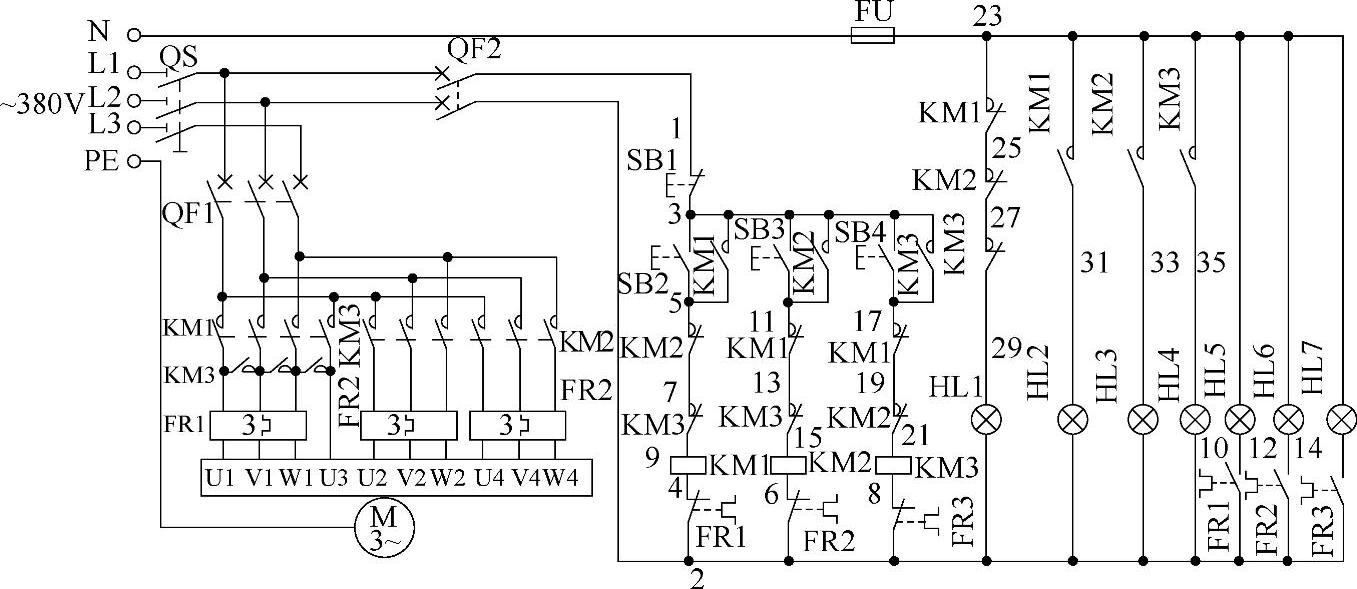

图3-55所示为接触器手动控制的三速电动机调速电路。通过按钮SB2使交流接触器KM1工作，电动机低速运转；通过按钮SB3使交流接触器KM2工作，电动机中速运转；通过按钮SB4使交流接触器KM3工作，电动机高速运转。

图 3-55

低速时：按下低速起动按钮SB2（3-5），交流接触器KM1线圈得电吸合，KM1辅助常开触点（3-5）闭合自锁，KM1主触点闭合，电动机出线端U1、V1、W1通以三相380V电源，另外KM1另一只主触点将W1端与U3端短接起来，电动机定子绕组连接为△形接法，电动机得电低速运转。同时，KM1辅助常闭触点（23-25）断开，KM1辅助常开触点（23-31）闭合，指示灯HL1灭、HL2亮，说明电动机已低速运转了。(www.daowen.com)

中速时：首先将停止按钮SB1（1-3）按下，切断了低速交流接触器KM1线圈回路电源，KM1线圈断电释放，KM1主触点断开，电动机失电低速停止，同时指示灯HL2灭、HL1亮，说明电动机低速已停止工作。这时按下中速起动按钮SB3（3-11），交流接触器KM2线圈得电吸合，KM2辅助常开触点（3-11）闭合自锁，KM2主触点闭合，电动机出线端U4、V4、W4通以三相380V电源，电动机定子绕组连接为形接法，电动机得电中速运转。同时KM2辅助常闭触点（25-27）断开，KM1辅助常开触点（23-33）闭合，指示灯HL1灭、HL3亮，说明电动机已中速运转了。

高速时：首先将停止按钮SB1（1-3）按下，切断了中速交流接触器KM2线圈回路电源，KM2线圈断电释放，KM2主触点断开，电动机失电中速停止，同时指示灯HL3灭、HL1亮，说明电动机中速已停止工作。这时按下高速起动按钮SB4（3-17），交流接触器KM3线圈得电吸合，KM3辅助常开触点（3-17）闭合自锁，KM3主触点闭合，电动机出线端U2、V2、W2通以三相380V电源，另外KM3主触点将U1、V1、W1、U4端全部短接起来，电动机定子绕组连接为形接法，电动机形接法，电动机得电高速运转。同时，KM3辅助常闭触点（27-29）断开，KM3辅助常开触点（23-25）闭合，指示灯HL1灭、HL4亮，说明电动机已高速运转了。

图3-55中，HL5为低速过载指示灯，低速过载时HL5亮；HL6为中速过载指示灯，中速过载时HL6亮；HL7为高速过载指示灯，高速过载时HL7亮。
