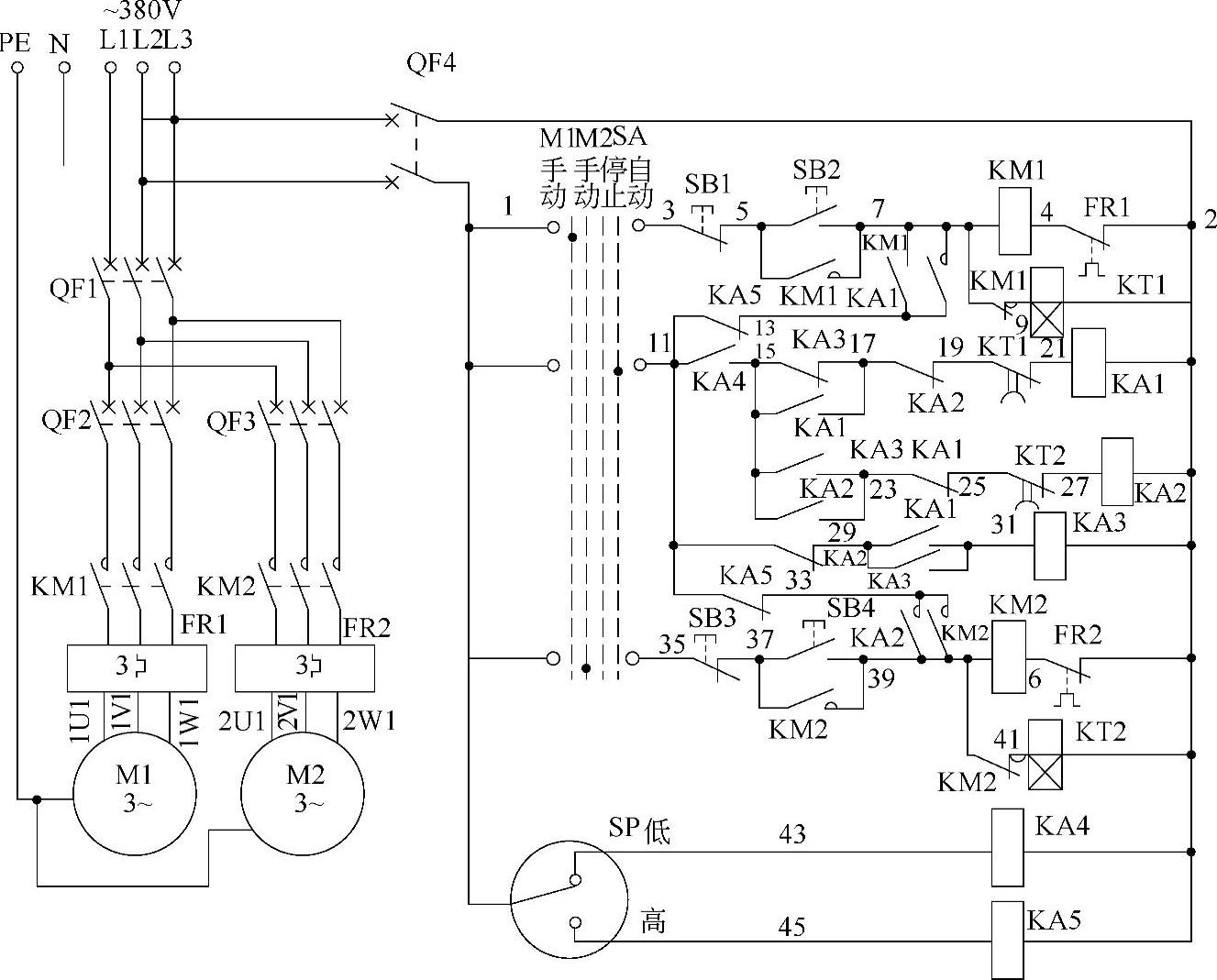

图 3-52

这里介绍的两台水泵电动机转换工作并任意故障自投控制电路（见图3-52），其特点是在转换开关置于自动位置时，倘若补水罐内压力低至下限时，电接点压力表SP（1-43）闭合，中间继电器KA4线圈得电吸合，其常开触点（11-15）闭合，接通中间继电器KA1线圈电源，KA1常开触点（15-17）闭合自锁；KA1常开触点（29-31）闭合使中间继电器KA3线圈得电并自锁（29-31），KA1常开触点（7-31）闭合，接通电动机M1控制用交流接触器KM1线圈电源，KM1辅助常开触点（5-13）闭合自锁，KM1三相主触点闭合，水泵电动机M1起动运转；随着补水罐内压力的逐渐提高，当达到电接点压力表上限值时，SP（1-45）闭合，KA5线圈得电吸合，此时KA5常闭触点（11-13）断开，切断了交流接触器KM1线圈回路电源，KM1线圈断电释放，其三相主触点断开，水泵电动机M1失电停止运转。当M1停止后将作为备用泵使用，也就是说，下一次需要起动的是M2，再下一次起动的才是M1，两台电动机隔次轮流替换工作。(www.daowen.com)

当补水罐压力低于SP下限时，SP（1-43）闭合，中间继电器KA4线圈得电吸合，KA4常开触点（11-15）闭合，接通了中间继电器KA2线圈电源，KA2常闭触点（11-29）断开，切断了KA3线圈电源，使KA3线圈断电释放，KA3所用触点恢复原来状态，为下一次起动M1做准备。同时，KA2常开触点（33-39）闭合，接通了电动机M2控制用交流接触器KM2线圈电源，KM2辅助常开触点（37-39）闭合自锁，KM2三相主触点闭合，水泵电动机M2起动运转。随着补水罐内压力的逐渐增大，当达到电接点压力表上限值时，SP（1-45）闭合，KA5线圈得电吸合，其常闭触点（11-13）断开，切断了交流接触器KM2线圈回路电源，KM2线圈断电释放，其三相主触点断开，水泵电动机M2失电停止运转。当M2停止后将作为备用泵使用，从而完成两台水泵电动机轮流替换工作。

在自动时，任意一台水泵电动机出现过载故障时，其热继电器将会动作，断开相应控制回路电源，而该回路的时间继电器就会延时动作，接通另一台水泵电动机控制电路，使其投入工作，起到故障时互为自投。因电路较为简单，这里不再介绍，请读者自行分析。
