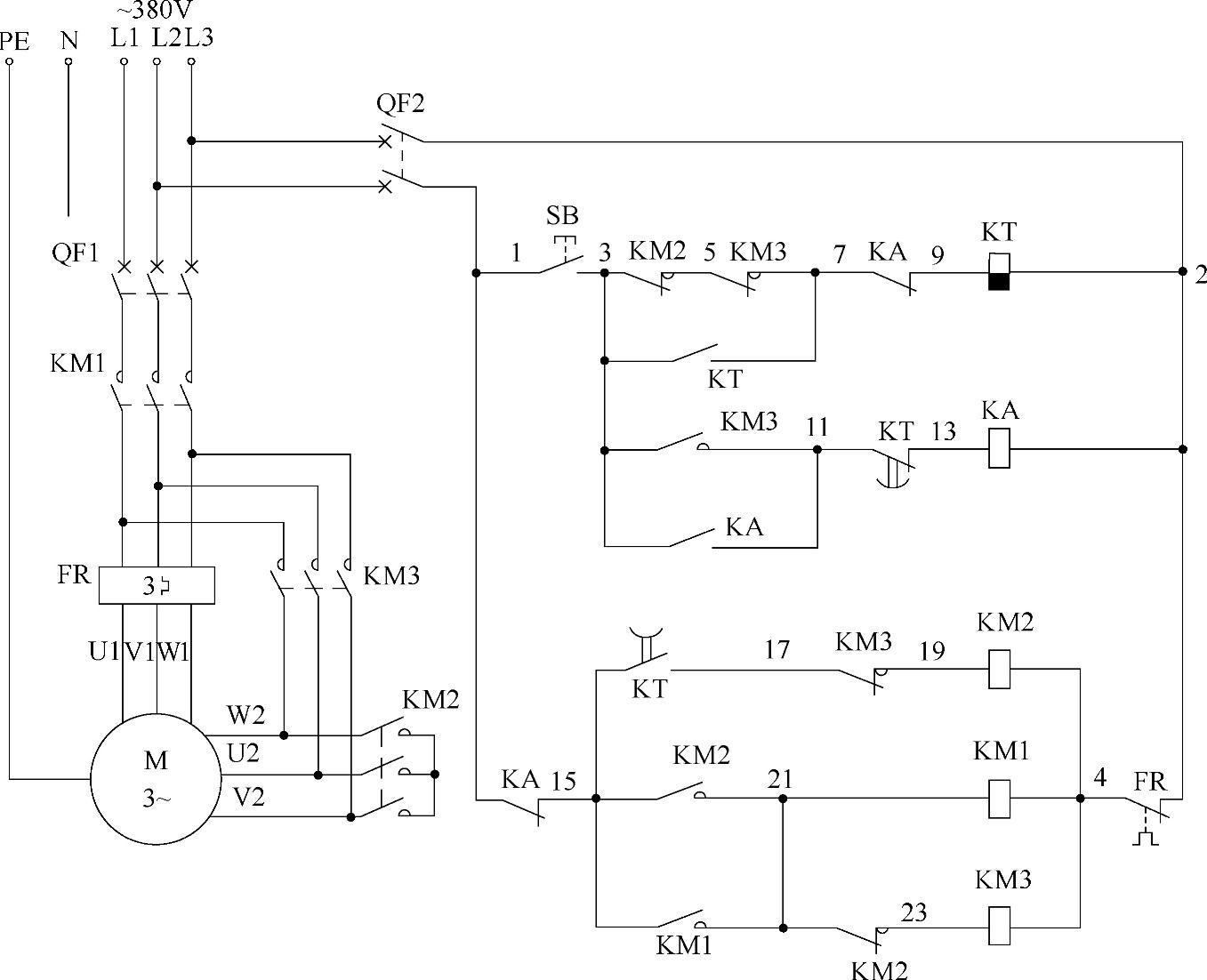

图3-51所示电路采用一只按钮就可控制电动机起动停止。也就第一次按动按钮SB时，电动机形起动并自动转为△形运转；第二次按动按钮SB时，电动机停止运转。第三次按动按钮SB时，电动机又形起动并自动转为△形运转，重复上述操作过程。

图 3-51

起动：第一次按下按钮SB（1-3），失电延时时间继电器KT线圈得电吸合，其不延时瞬动常开触点（3-7）闭合自锁，同时KT失电延时闭合的常闭触点（11-13）立即断开，切断中间继电器KA线圈回路，作为互锁保护，KT失电延时断开的常开触点（15-17）立即闭合，接通了点交流接触器KM2线圈回路电源，KM2辅助常开触点（15-21）闭合，使电源交流接触器KM1线圈也得电吸合，且KM1辅助常开触点（15-21）闭合自锁，这样，KM1、KM2各自的三相主触点均闭合，电动机绕组连接为形起动，KM2辅助常闭触点（3-5）断开，为第二次按下按钮SB（1-3）做禁止准备，KM2辅助常闭触点（21-23）断开，作为控制电路互锁；松开按钮SB（1-3），失电延时时间继电器KT线圈断电释放并开始延时，经KT一段时间延时后，KT失电延时闭合的常闭触点（11-13）闭合，为中间继电器KA线圈得电吸合做准备，KT失电延时断开的常开触点（15-17）断开，形交流接触器KM2线圈断电释放，KM2三相主触点断开，点解除；KM2辅助常闭触点（21-23）闭合，接通了△形交流接触器KM3线圈回路电源，KM3线圈得电吸合，KM3三相主触点闭合，电动机绕组连接为△形全压运转。同时KM3辅助常开触点（3-11）闭合，为KA线圈工作做准备。(www.daowen.com)

至此，第一次按动按钮SB（1-3），电动机自动起动运转。

停止：需要停止时，则再次按下按钮SB（1-3），中间继电器KA线圈得电吸合且KA常开触点（3-11）闭合自锁，KA串联在交流接触器KM1、KM2、KM3线圈回路中的常闭触点（1-15）断开，切断了KM1、KM3线圈电源，KM1、KM3三相主触点断开，电动机失电停止运转。KM3辅助常闭触点（5-7）闭合，为第三次按动按钮SB（1-3），再次起动电动机做准备。松开按钮SB（1-3），中间继电器KA线圈断电释放，KA常闭触点（7-9）闭合，为KT线圈工作做准备。

至此，第二次按动按钮SB（1-3），电动机停止动转。总之，奇数按动按钮SB（1-3），电动机自动起动运转；偶数按动按钮SB（1-3），电动机失电停止运转。

需提醒的是，在电动机由形起动变换到△形动转期间，按动SB（1-3）按钮无法进行停止操作。
