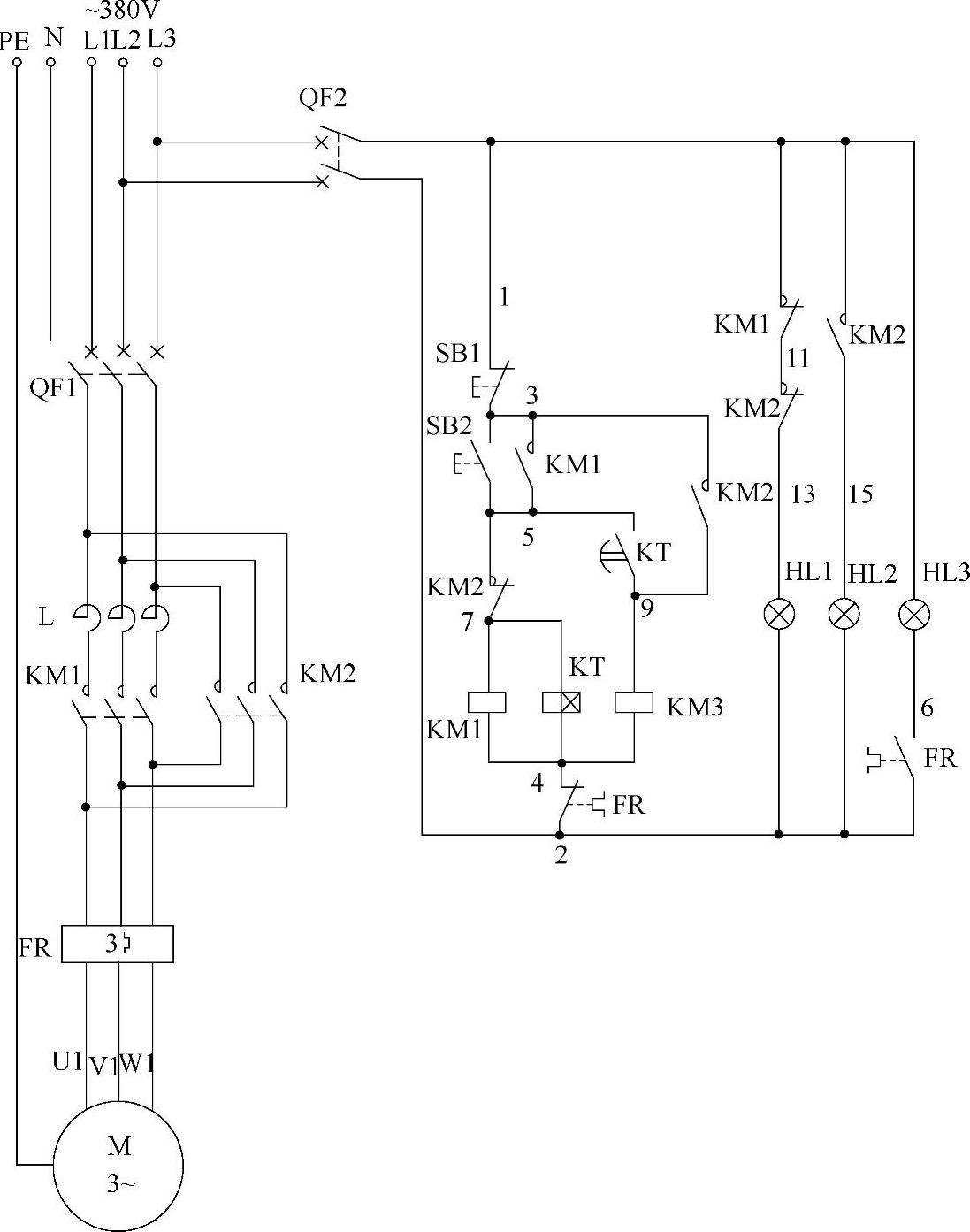

电动机串电抗器起动自动控制电路如图3-48所示。合上主回路断路器QF1、控制回路断路器QF2，指示灯HL1亮，说明电源正常。

图 3-48

按下起动按钮SB2（3-5），交流接触器KM1、得电延时时间继电器KT线圈得电吸合，KM1辅助常开触点（3-5）闭合自锁，KM1三相主触点闭合，将电抗器L串入电动机绕组进行减压起动；同时KM1辅助常闭触点（1-11）断开，指示灯HL1灭，说明电动机正在进行减压起动。与此同时，得电延时时间继电器KT也开始延时。(www.daowen.com)

随着电动机转速的逐渐升高，经过KT一段时间延时后，KT2得电延时闭合的常开触点（5-9）闭合，接通交流接触器KM2线圈回路电源，KM2线圈得电吸合，KM2串联在KM1、KT线圈回路中的常闭触点（5-7）断开，切断了交流接触器KM1线圈电源，KM1、KT线圈断电释放，KM1三相主触点断开电抗器L，电动机绕组失电但仍靠惯性继续转动；同时KM2辅助常开触点（3-9）闭合自锁，KM2三相主触点闭合，电动机通以三相380V电源全压运转，同时KM2辅助常开触点（1-15）闭合，指示灯HL2亮，说明电动机已自动转为全压运转了。该电路在完成减压起动后，仅有交流接触器KM2线圈继续得电吸合，KM1、KT线圈被切除，从而节约了KM1、KT线圈所消耗的电能。

停止时，则按下停止按钮SB1（1-3），交流接触器KM2线圈断电释放，KM2三相主触点断开，电动机脱离三相电源而停止，同时指示灯HL2灭、HL1亮，说明电动机已失电停止运转。

图3-48中，FR为过载热继电器，当电动机发生过载时，FR动作，其控制常闭触点（2-4）断开，切断了控制回路电源，使电动机失电停止运转。同时FR控制常开触点（2-6）闭合，接通了过载指示灯HL3回路电源，HL3亮，说明电动机已过载。
