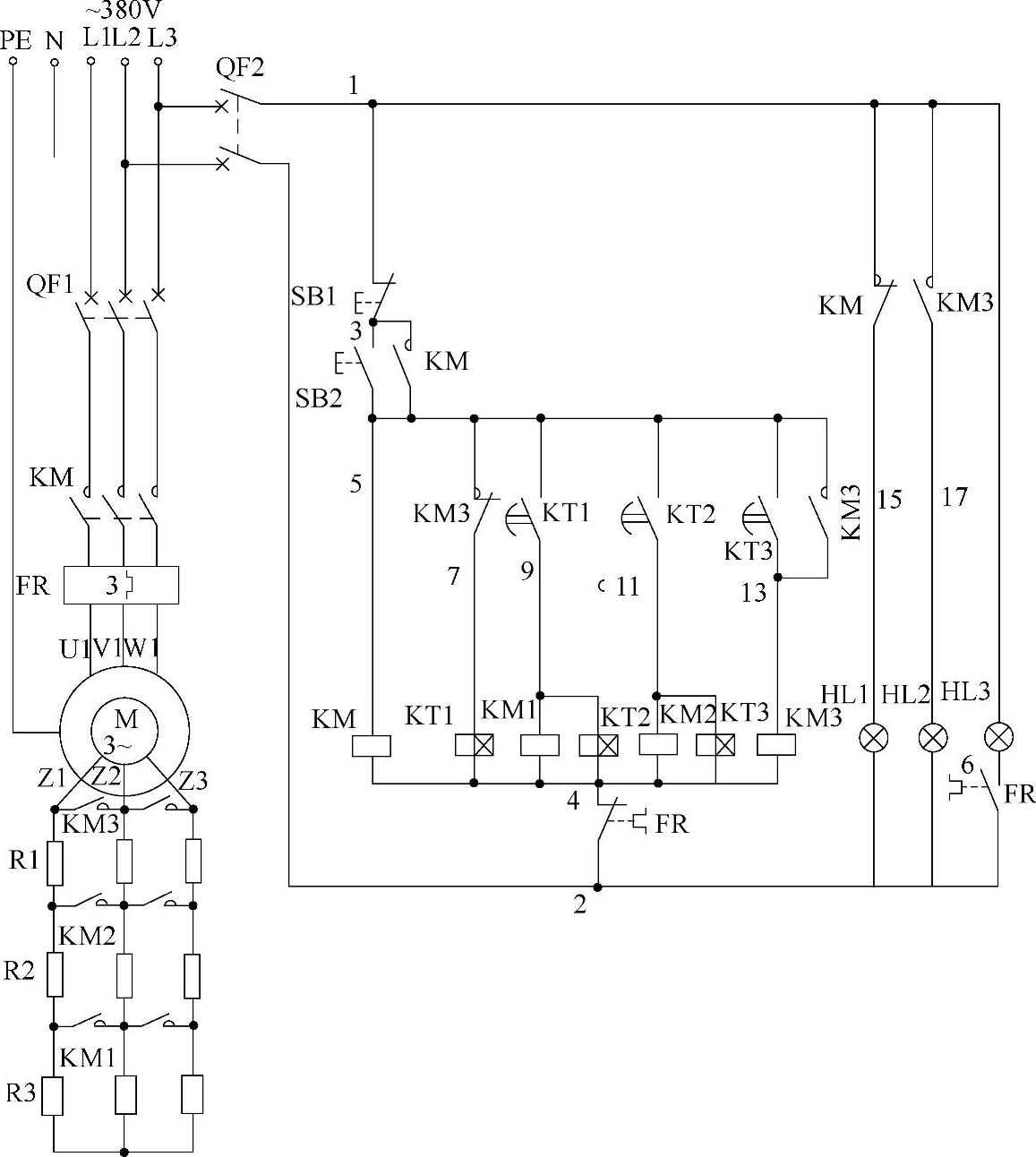

本电路是采用三只得电延时时间继电器KT1、KT2、KT3来延时依次将转子电路中的三级电阻器逐级自动切除。也就是先接通交流接触器KM1，切除第一级电阻器R3；再接通交流接触器KM2，切除第二级电阻器R2；再接通交流接触器KM3，切除第三级电阻器R1。其控制电路如图3-47所示。

起动前先将主回路断路器QF1和控制回路断路器QF2合上，电源指示灯HL1亮，说明电源正常。

按下起动按钮SB2（3-5），定子电源交流接触器KM线圈得电吸合且辅助常开触点（3-5）闭合自锁，其三相主触点闭合，电动机的转子回路中串入三级电阻器R1、R2、R3进行起动，同时KM辅助常闭触点（1-15）断开，说明电动机已在起动之中。这时，得电延时时间继电器KT1线圈也得电吸合并开始延时。经得电延时时间继电器KT1一段延时后，KT1得电延时闭合的常开触点（5-9）闭合，接通了交流接触器KM1线圈和得电延时时间继电器KT2线圈电源，KM1、KT2线圈同时得电吸合，KM1三相主触点闭合，切除第一级起动电阻器R3，电动机开始加速起动，同时KT2开始延时。经得电延时时间继电器KT2一段延时后，KT2得电延时闭合的常开触点（5-11）闭合，接通了交流接触器KM2和得电延时时间继电器KT3线圈电源，KM2、KT3线圈同时得电吸合，KM2三相主触点闭合，切除第二级起动电阻器R2，电动机加速升级起动，同时KT3开始延时。经得电延时时间继电器KT2延时后，KT3得电延时闭合的常开触点（5-13）闭合，接通了交流接触器KM3线圈电源，KM3线圈得电吸合且KM3辅助常开触点（5-13）闭合自锁，KM3三相主触点闭合，切除最后一级起动电阻器R1，电动机速度提升至额定转速，同时KM辅助常闭触点（5-7）断开，切断了KT1、KM1、KT2、KM2、KT3线圈电源，使其全部线圈断电释放，KM3辅助常开触点（1-17）闭合，接通了指示灯HL2电源，HL2点亮，说明电动机已完成起动。至此，整个起动过程结束，电动机进入额定转速运转。(www.daowen.com)

图 3-47
